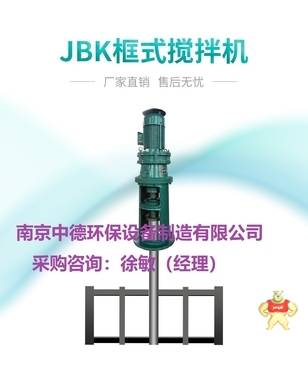

JBK框式攪拌機

1、概  述

1.1  根據客戶的設計要求,提供的框式攪拌機,符合工況的設計要求。

1.2  提供的框式攪拌機能夠滿足有關設計、制造、安裝和驗收的標準。

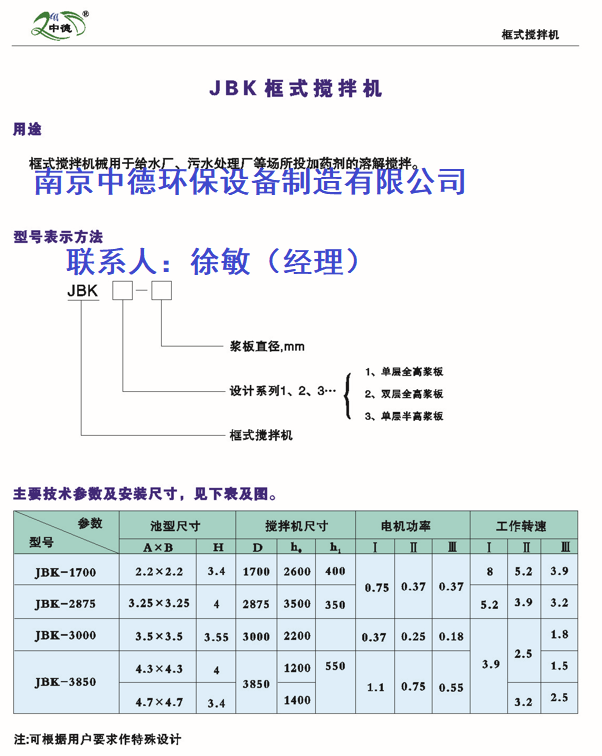

2、技術規格

3、用途

框式攪拌機用于給水廠、污水處理廠、工業企業等場所投加藥劑的溶解攪拌。

4、特點

1)傳動環節少,機械效率高,結構緊湊;

2)占地面積小,處理量大,能耗低;

3)安裝、運行、維護費用低;

4)可在要求的混合時間內達到一定的攪拌強度,滿足混合速度快、均勻、充分等要求,且水頭損失小,并可適應水量的變化以適用于各種水量的水廠。

5、構造及工作過程

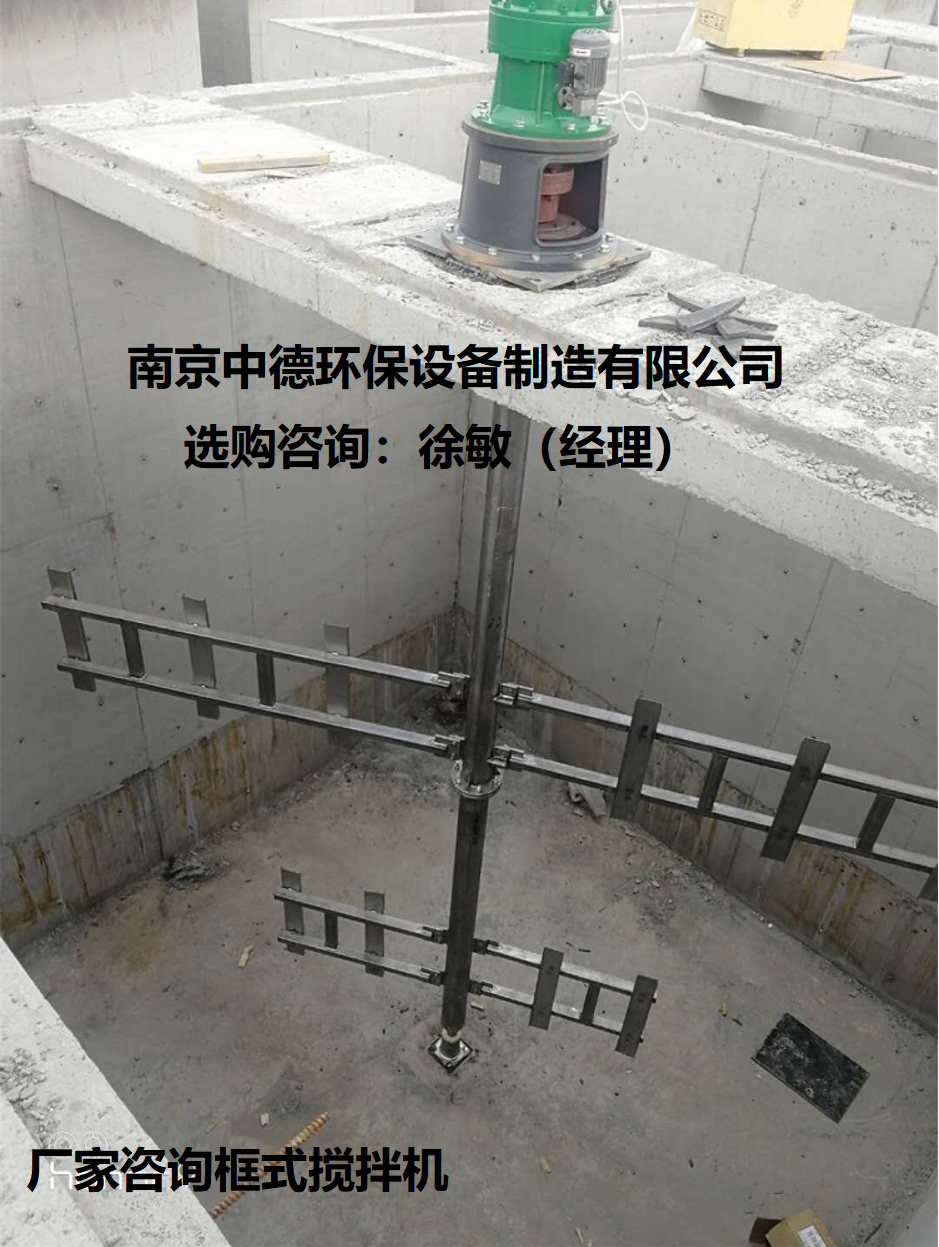

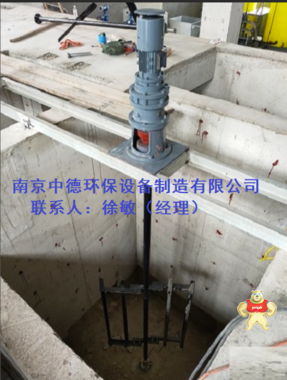

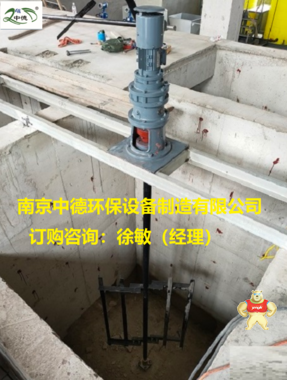

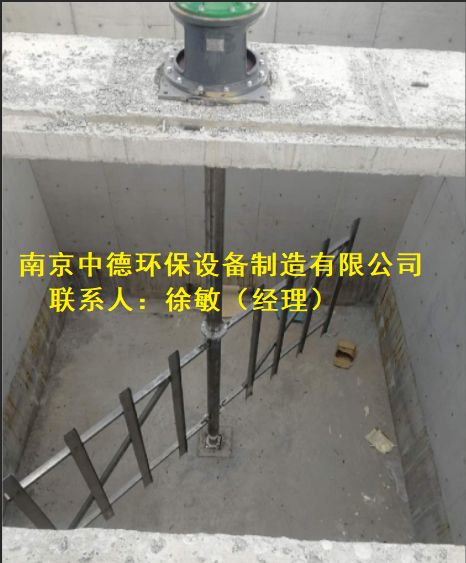

JBK型框式攪拌機由電機、減速機、機架、攪拌軸、框槳、電控箱(工作橋用戶自備)等組成。

當原水與混凝劑或助凝劑液體流經混合池時在攪拌器的排液作用下產生流動循環,使混凝藥劑與水快速充混合,以達到混凝工藝的要求。

6、技術性能

1)攪拌機的定額是以連續工作制(SI)為基準的連續定額;

2)攪拌機運行平穩、決無異常噪音田田等現象;

3)擺線減速機宜優先選用符合國家和行業標準的立式減速機,并應符合相應的標準規定;

4)減速機出軸旋轉方向要求正反雙向傳動,不易選用渦輪傳動;

5)采用剛性聯軸器將減速機上的輸出軸與傳動座組件上的傳動軸相聯接,設置水下輔助軸承;

6)攪拌軸有足夠的扭轉和彎曲剛度;

7)葉片采用螺栓固定,與攪拌軸連接,考慮到拆卸方便和防腐效果。葉片為框式結構能滿足攪拌效果,而且具有足夠的強度和剛度,轉動時不會產生變形。

8)攪拌機如安裝在室外要有防雨、防潮措施;

9)電動機和電控設備應有良好的接地,接地電阻不大于4Ω;

10)攪拌機的噪音不得大于85dB(A);

11)攪拌機每年檢修一次,在規定條件下*無故障運行時間不少于20000小時,整機使用壽命不少于10年。

7、主要零部件材料

機 架                     鑄鐵

聯軸器                     鑄鐵

攪拌軸                     不銹鋼

框 槳                     不銹鋼

水下支座                   不銹鋼

連接附件、螺栓等緊固件     不銹鋼

電控箱                     不銹鋼

8、配套范圍

電機、減速機、機架、攪拌軸、槳板、連接附件及電控箱等

9、結構設計

9.1 葉輪

采用后掠式反扭曲曲線設計,用不銹鋼材料制造,并經過動平衡實驗和精心加工,能高效率地傳遞電機輸出功率。為使葉輪避免阻塞結渣,為防止在運轉時葉輪與軸產生松動,在葉輪固定結構上采用了內部鎖定裝置。

9.2 電機

潛水回流泵的電機與葉輪是直聯式的,其繞組的絕緣等級為F等級,工作溫度可達155OC,電機在*載荷下不會出現過載現象,電機每小時多可起動15次,但時間間隔應均勻。電機定子采用熱套法嵌入機殼中,無需任何定位銷釘,牢固可靠。正常情況下,電機的溫升不超過80OC。

9.3 軸承

電機轉子由一個雙列角接觸球軸承和一個圓柱滾子軸承支撐;水回流泵軸承的運行壽命大于100000小時;

考慮到軸承運行中的不利因素,因此選用的軸承壽命將高于上述值。本公司選用SKF進口軸承。

9.4 軸密封

潛水回流泵有兩個機械密封和一個唇形密封組成。外密封腔內設置有螺旋

凹槽,以清除雜質,減少機封磨損。密封裝置材料:碳化鎢/碳化鎢。

9.5 監測系統

定子繞組中裝有叁個串聯聯接的常閉型熱敏開關,熱敏開關在140OC動作。

電機定子腔及油室內設有泄漏檢測器,以便檢測動、靜密封泄漏情況,并適時切斷電源。

為了指示電機軸承的磨損情況,在前、后支承軸承處均設有常閉型熱敏開關,

熱敏開關在120OC動作,并在電機內部與定子繞組熱敏開關串聯聯接。

10、主要材料

主機外殼                          不銹鋼

葉輪                              不銹鋼

導流罩                            不銹鋼

穿墻管及拍門                   不銹鋼

導桿、鋼絲繩、吊環                不銹鋼

起吊架、轉向裝置                  不銹鋼

螺母、螺栓等緊固件                不銹鋼

機械密封     碳化鎢/碳化鎢

控制柜   不銹鋼

11、就地按鈕箱

可按用戶要求對每臺泵配備就地按鈕箱一個,防護等級IP65,能滿足露天長期使用的要求。

可以實現每臺設備的開、停及自保護,用戶僅需提供一外接電源。

就地按鈕箱帶有自動/手動切換開關,當切換到自動狀態時,潛水回流泵可接受來自中央控制室PLC送來的開、停命令;當切換到手動時,可就地手動控制開、停。

按鈕箱可實現設備的自保護,具有超溫和泄漏保護功能,并可向中央控制室發送信號,報警停機。

當每臺潛水回流泵發生任何一種超溫和泄漏情況時,可向中央控制室PLC送出一個總的故障信號,其故障信號的類別能在就地控制箱上通過報警指示燈的形式體現。

按鈕箱可向中央控制室PLC送出設備的開、停狀態信號。

12、配套范圍

裝配完整的潛水回流泵;

穿墻管、拍門、吊鉤、導桿、吊架、緊固件、鋼絲繩等;

所有連接附件、地腳螺栓;

不銹鋼控制柜。
南京中德環保設備制造有限公司
采購咨詢：18913960189徐敏（經理）
