三相電容串聯電抗器  CKSG補償串聯電抗器  30KVAR電容串聯電抗器  廠家直銷

電容器在補償容性無功功率的時候，經常會受到諧波電流和合閘涌流及操作過電壓的影響，而造成電容器損壞和功率因數降低，因此需要在電容器前端加裝串聯電抗器，可以抑制和吸收諧波，起到保護電容器的作用，避免諧波電壓電流及沖擊電壓電流的影響，可以改善電能質量提高系統功率因數，延長電容器壽命，保證電網安全運行。

供電系統中大量的非線性負荷在運行中會引起電網電流、電壓波形發生畸變，產生大量諧波，導致電網的諧波污染。電容器補償裝置如果沒有采取措施，將會在接入母線處產生一定的諧波放大。串聯電抗器的主要作用是抑制諧波和限制合閘涌流，因此在并聯電容器回路中串聯電抗器可以防止諧波對電容器造成危害，避免電容器裝置的介入對電網諧波的過度放大和發生諧振。

接入串聯電抗器，電容器 電壓升高系數- K=1 d 1如K= 6%   1≈-d =即運行電壓升高6%，工作電流也隨之大約6%。運行經驗認為，裝有串聯電抗器的電容器容量占2/3及以上時，則不會產生諧波諧振，能有效地吸收電網諧波，改善系統的電壓波形，提高系統的功率因數，并能有效地抑制合閘涌流及操作過電壓，有效地保護了電容器。

二、三相電容串聯電抗器  CKSG補償串聯電抗器 性能參數

1.可用于400V、660V系統。
2.電抗率的種類：1%、6%、12%
3.額定絕緣水平3kV/min。
4.CKSG電抗器各部位的溫升限值：鐵芯不超過85K，電圈溫升不超過95K。
5.CKSG電抗器噪聲不大于45dB。
6.電抗值線性度：。
7.三相電抗器的任意兩相電抗值之差不大于±3%。
8.耐溫等級H級（180℃）以上。

三、三相電容串聯電抗器  CKSG補償串聯電抗器 結構特點

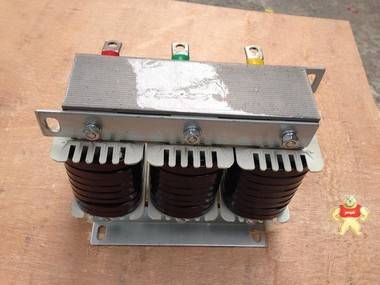

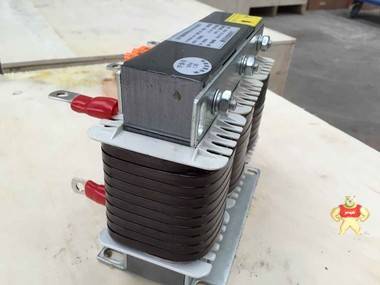

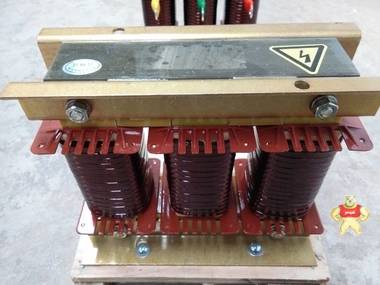

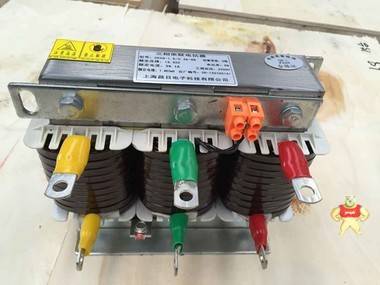

1.該CKSG系列電抗器分為三相和單相兩種，均為鐵心干式。
2.鐵芯采用推薦低損耗進口冷軋取向硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布板作間隔，以保證電抗氣隙在運行過程中不發生變化。
3.線圈采用H級或C級漆包扁銅線繞制，排列緊密且均勻，外表不包絕緣層，具有***的美感且有較好的散熱性能。
4.電抗器的線圈和鐵芯組裝成一體后經過預烘→真空浸漆→熱烘固化這一工藝流程，采用H級浸漬漆，
使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，而且具有極高的耐熱等級，可確保電抗器在高溫下亦能安全地?zé)o噪音地運行。
5.電抗器芯柱部分緊固件采用無磁性材料，確保電抗器具有較高的品質因數和較低的溫升，確保具有較好的濾波效果。
6.外露部件均采取了防腐蝕處理，引出端子采用冷壓銅管端子。
7.該電抗器與國內同類產品相比具有體積小、重量輕、外觀美等優點，可與國外知名品牌相媲美。

四、三相電容串聯電抗器  CKSG補償串聯電抗器 使用環境條件
1.海拔高度不超過2000米。
2.運行環境溫度-25℃～ 45℃，相對濕度不超過90%。
3.周圍無有害氣體，無易燃易爆物品。
4.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。

五、三相電容串聯電抗器  CKSG補償串聯電抗器的選配注意事項：

1、要弄清楚電容器的額定容量，額定電壓

2、要弄清楚在實際現場要抑制幾次諧波，一邊選配適當?shù)碾娍孤剩ㄒ种?次諧波選12%、14%   抑制5次  7次諧波選6%、7%）

3、為了便于安裝，應提前了解電抗器的外形尺寸 安裝尺寸及應用環境諧波電流的產生與走向，串聯電抗器的重要性

上海昌日我公司是專業生產電抗器的廠家，電抗器有 變頻器輸入電抗器，輸出電抗器，直流電抗器。補償柜CKSG串聯電抗器，電容專用串聯電抗器，高壓串聯電抗器，電抗器系列種類齊全，訂做非標電抗器產品。
