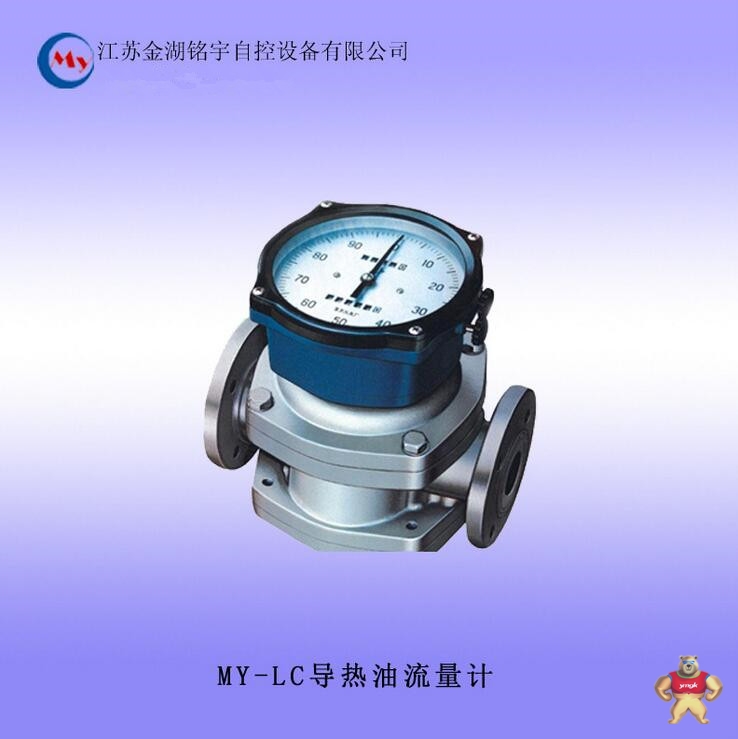

現貨供應 MY-LC 導熱油流量計 橢圓齒輪流量 4.0-1.6MPa

產品價格：: ￥ 1200.00

立即咨詢：: 在線咨詢 QQ咨詢

品牌：: 其他品牌

型號：: MY-LC導熱油流量計

成色：: 全新 | 保修365天

此商品已下架()

誠信認證：

在線客服

大家都在看

￥價格面議

￥價格面議

產品分類

銷量排行更多>>

臺式壓力源

￥ 100.00

便攜式干體溫度校驗儀溫度控制儀溫度校驗儀

￥ 9500.00

廠家特惠 MY-WSSX-B雙金屬溫度計 防爆電接點雙金屬溫度計

￥ 560.00

MY-WSS雙金屬溫度計1.5級 萬向型雙金屬溫度計

￥ 200.00

銘宇自控 MY-W1200 干體溫度檢定爐便攜式溫度校驗儀工業溫度檢定裝置

￥ 9900.00

易賣工控網（news.tpt0.cn）提供”現貨供應 MY-LC 導熱油流量計 橢圓齒輪流量 4.0-1.6MPa”，產品詳情：品牌/廠家：其他品牌、型號：MY-LC導熱油流量計、成色：全新、貨期：期貨 2天內發貨、保修：365天，更多產品詳情就上易賣工控網。

導熱油流量計詳細資料：

MY-LC系列導熱油流量計(橢圓齒輪流量計）是計量流經管道內液體流量總和的容積式流量計,該儀表具有測量精度高,受液體粘度影響小,表前不需要安裝直管段, 廣泛用于石油、化工、醫藥衛生等油類及高粘度介質的累積流量測量。

二、導熱油流量計測量原理
undefined

在儀表測量室進出兩端液體壓差的在作用下，一對橢圓齒輪在軸承上不停地轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。設橢圓齒輪旋轉一周排出的體積量Q，單位時間橢圓齒輪旋轉次數為N，則在該時間內流過的液體體積量為NQ。

三、導熱油流量計產品特點：

◆ MY-LC-A型鑄鐵橢圓齒輪流量計，廣泛用于各種油品及對鑄鐵不腐蝕液體介質的計量。

◆??MY -LC-E型鑄鋼橢圓齒輪流量計，用于高壓、低腐蝕性介質的計量

◆?MY -LC-B型不銹鋼橢圓齒輪流量計，廣泛用于有較強腐蝕性液體介質，如酸、堿、鹽及有機化合物等的計量

四、導熱油流量計主要技術參數

★本安防爆: ExiaⅡCTSdⅡBT4

★連接方式: 法蘭連接:DN10～DN200

★安裝方式: 水平、垂直

★口徑系列: DN10，15，20，25，40，50，80，100

★壓力損失: ≤0.1MPa

★精度等級: 普通型0.5級，高精度0.2級

★介質壓力: 普通型1.6MPa,高壓型3.2MPa

★粘度范圍: 普通型:0.6～200mpa.s,

高粘度200～1000mpa.s

★介質溫度: 普通型＜120℃，高壓型＜200℃

★表體材質: 鑄鐵、鑄鋼、不銹鋼等

★轉動部件: 鋁合金、不銹鋼等

基本誤差限（%）		±0.5
公稱壓力（MPa）		1.6
工作溫度（℃）		-30-＋160
液體粘度（mPa﹒s）		0.6-200
型 ?號	公稱通徑	流量范圍（m²/ h）
		石油產品粘度（mPa﹒s）			化學液體粘度（m²/ h）
		0.6-2	2-8	8-200	0.6-200
MY-LC-10	10	0.15-0.4	0.08-0.4	0.04-0.4	0.1-0.4
MY-LC-15	15	0.38-1.5	0.25-1.5	0.15-1.5	0.3-1.5
MY-LC-20	20	0.75-3	0.4-3	0.3-3	0.6-3
MY-LC-25	25	1.5-6	0.8-6	0.6-6	1.2-6
MY-LC-40	40	3-15	2-15	1.5-15	2.4-12
MY-LC-50	50	4.8-24	3.2-24	2.4-24	3.8-19
MY-LC-80	80	12-60	8-60	6-60	10-50
MY-LC-100	100	20-100	13-100	10-100	16-80

MY-LC系列橢圓齒輪流量計外形尺寸表（鑄鐵、不銹鋼）
單位：mm

型號	公稱通徑Dg	總長L	總寬H	總高B	中心高A	法蘭D	法蘭孔D1	螺栓孔n-φ
MY-LC-15	15	180	124	205	158	95	65	4-φ14
MY-LC-20	20	180	124	225	168	105	75	4-φ14
MY-LC-25	25	245	184	240	171	115	85	4-φ14
MY-LC-40	40	250	184	270	187	145	110	4-φ18
MY-LC-50	50	340	255	305	210	160	125	4-φ18
MY-LC-80	80	420	310	390	260	195	160	8-φ18
MY-LC-100	100	440	330	440	280	215	180	8-φ18

LC系列橢圓齒輪流量計尺寸表(鑄鋼)
單位：mm

型號	公稱通徑Dg	總長L	總寬H	總高B	中心高A	法蘭D	法蘭孔D1	螺栓孔n-φ
MY-LC-15	15	200	138	220	160	105	75	4-φ14
MY-LC-20	20	250	164	232	180	125	90	4-φ18
MY-LC-25	25	300	202	252	185	135	100	4-φ18
MY-LC-40	40	300	202	293	208	165	125	4-φ23
MY-LC-50	50	384	262	394	312	175	135	4-φ23
MY-LC-80	80	450	337	452	332	210	170	8-φ23
MY-LC-100	100	555	442	478	370	250	200	8-φ25

五、導熱油流量計概述：
