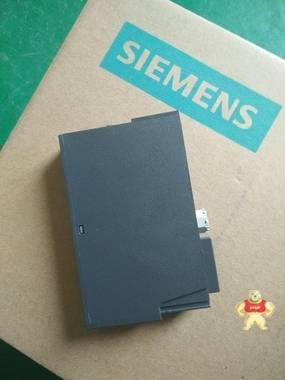

西門子基本單元模塊6ES7193-6BP20-0BB0   西門子ET200SP擴展模塊

銷售訂貨號：

6ES7193-6BP20-0BB0
SIMATIC ET 200SP, 基座單元, BU20-P12+A4+0B, 類型B0, 適用于20mm繼電器輸出模塊

西門子ET200SP是一種多功能分布式 I/O 系統，適用于廣泛的應用。由于該系統具有可擴展的設計，您可以根據現場的具體要求對 I/O 站進行量身定制。 SIMATIC ET 200SP 經構建具有 IP20 防護，適合安裝在控制柜中。
西門子PLC：S7-200、S7-300、S7-400、s7-1200plc   西門子ET200分布式I/O模塊   優勢價格  現貨銷售
SIMATIC ET 200SP是高度靈活可擴展的分布式I/O系統，通過PROFINET或者PROFIBUS將過程信號連接到中央控制器。
ET 200SP安裝于標準導軌，其基本組成：一個接口模塊，和控制器通過PROFINET或者PROFIBUS進行通訊；最多64個插入無源基座中的I/O模塊；一個最右側用于完成站點配置的服務模塊（無需單獨訂購，隨接口模塊附帶）。ET 200SP使用尤其簡單，設計緊湊節省了控制箱的空間，帶來了極大的經濟性。SIMATIC ET 200SP支持高速PROFINET通訊，性能更高。
應用領域
SIMATIC ET 200SP是一種多功能分布式I/O系統適用于各種應用領域。防護等級為IP20，用于柜內。ET 200SP靈活的架構，使得I/O站可以安裝于現場滿足最確切的需要。
使用簡便
通過總線適配器，可以靈活選擇PROFINET的連接方式。
直插式端子技術，接線無需工具。
接線端子孔和彈簧下壓觸點的排布更加合理，接線更加方便。
彩色端子標簽，參考標識牌以及標簽條，帶來了清晰明確的標識。
通道級的診斷功能。
設計緊湊
單站擴展最多支持64個模塊。
節省控制箱內的空間。
外形緊湊，適用于80mm的標準控制箱。
功能強大
PROFINET高速通訊。
電子模塊和接線端子盒部分均可以在線熱插拔。
從導線，端子盒和背板總線直至PROFINET電纜采用統一的屏蔽設計理念。
系統集成PROFIenergy帶來更高的能效。
支持AS-i總線。
通過軟件進行組態設置，無需撥碼。
SIMATIC ET 200SP 的***用戶友好性體現在其可變且可擴展的站設計。根據所選擇的接口模塊，***配置中可包含多達 64 個模塊，最多可有 1024 個信號。
各個模塊十分便于連接，從而可在安裝期間節省時間。該系統包括多個基本單元，帶有接線盒、含電子系統的插入式 I/O 模塊以及也可向整個站供電的接口模塊。無需單獨的饋電模塊。可以在運行期間來更換模塊和接線盒。機械編碼可防止意外的不正確插入將電路破壞。所得到的是一個故障安全性更高的系統。
由于帶有總線適配器 (BA)，SIMATIC ET 200SP 允許針對 PROFINET 任意選擇連接系統。通過 BA 2xRJ45，可使用熟悉的 RJ45 接頭進行連接。 BA 2xFC 型即使在存在沖擊和較高電磁負荷的環境中使用，也可實現極高的系統可用性。 這是因為，PROFINET 電纜為全屏蔽式，并且直接連接到總線適配器中。 總線適配器可輕松更換，增強了系統的用戶友好性。
SIMATIC ET 200SP 采用新的顏色和標簽系統。該系統包含三個部分： 有色標簽可簡化電纜分配，并可操作 I/O 模塊的電壓。參考 ID 標簽可標識出各個系統組件，而標簽條可標識出與各端子相連的系統特定信號。
由于接線盒上各插槽的排布以及插入式技術，接線更加方便，可單手完成而無需使用工具。
接口模板
帶有 PROFINET 或 PROFIBUS 接口的接口模塊可用于控制器與 I/O 模塊之間的數據交換。
根據具體要求，可任意選擇 PROFINET 接口模塊的總線連接類型。只需選擇所需的總線適配器。
I/O 模塊
SIMATIC ET 200SP 比類似的分布式 I/O 系統窄大約 50 %。 該系統的高度大約僅為 117 毫米，提供了用于采用單線連接的 16 個通道的空間（不帶輔助端子）。對于通過輔助端子進行的 3 線制連接，高度為 141 毫米，用于 8 個通道。 包括接線和印字在內的深度大約為 75 mm。
為了使總體尺寸保持最低，已將用于在 SIMATIC ET 200SP 中構成負載組的電源單元集成到系統中。
提供了用于 I/O 模塊的數字量輸入和輸出模塊。此外，還提供了各種通信模塊。模塊系列可以連續擴展。
4、8 和 16 通道數字量 I/O 模塊用于連接數字量傳感器和執行器
2、4 和 8 通道模擬量 I/O 模塊用于連接模擬量傳感器和執行器
1 或 4 通道通信模塊用于連接 IO-Link 和 AS-i 設備以及帶有串行接口的設備
基本單元 (BU)
可對 I/O 模塊進行電氣和機械互連，包含用于過程接線的端子。電纜連接是通過采用節省空間的插入式技術的端子完成的。如有必要，可從基本單元上卸下接線盒并進行更換。
共有 4 種類型（BU 類型 A0），每種類型均帶有用于模塊的 16 個端子（端子編號為 1-16）和用于電源電壓的 2 個端子（端子 L+ 和 M）。
帶有淺色接線盒和 DIN 導軌解鎖機構的類型 A0 基本單元：
這些基本單元將自組裝電源總線（P1、P2 和 AUX）與左側的相鄰模塊分開，從而形成一個新負載組。 電源電壓通過帶有紅色和藍色彈簧型常閉觸點的下面端子送到 P1 (+) 和 P2 (-)，最高連續熱負載為 10 A。
淺色基本單元可帶有附加的 10 個內部跨接輔助端子（端子 1 A 至 10 A）?？蓪⒏哌_ 24 VDC 的電壓或保護接地 (PE) 導線連接至 AUX 導軌。
帶有深色接線盒和 DIN 導軌解鎖機構的類型 A0 基本單元：
這些基本單元與淺色基本單元類似，不同之處在于，它們將電壓總線 P1、P2 和 AUX 連接至左側的相連模塊，從而將其電壓組進行擴展。
通過 L+ 和 M- 端子，可將電源電壓連接至下一個負載組，或用于為外部負載供電。
深色基本單元也具有一個帶 10 個附加 AUX 端子的型號。
帶有用于模擬量模塊的特殊功能的類型 A1 基本單元：
除了上面所述的 4 個類型 A0 基本單元外，還有帶有用于模擬量模塊的特殊功能的基本單元（類型 A1）。
對于這些基本單元，端子溫度可通過一個集成傳感器來記錄，并可用于熱電偶以進行自動溫度補償。
類型 A1 基本單元也可帶有附加的 2 x 5 內部跨接端子（1B 至 5B 以及 1C 至 5C），以便使用高達 24 VDC 的單獨隔離傳感器電源電壓。
暗色接線盒和 DIN 導軌解鎖機構的類型 B0 基本單元：
類型為 B0 的基本單元用于額定電壓在 24 V DC 和 230 V AC 之間且每個通道的電流高達 5 A 的 I/O 模塊（例如，用于 230 V AC 繼電器模塊）。
淺色接線盒和 DIN 導軌解鎖機構的類型 C0 基本單元：
類型為 C0 的基本單元用于額定電壓在 24 V DC 和 230 V AC 之間以及電流高達 10 A 的 I/O 模塊（例如，用于 AS-I 主站）。
暗色接線盒和 DIN 導軌解鎖機構的類型 D0 基本單元：
類型為 D0 的基本單元用于額定電壓達 400 V AC 且電流高達 10 A 的 I/O 模塊（例如，用于 400 V AC AI Energy Meter 電能測量模塊）。
操作模式：
使用 PROFINET 或 PROFIBUS，中央控制器可以訪問 ET 200SP 系統中的分布式 I/O 模塊，其方式與訪問中央 I/O 模塊的方式相同。
通信功能完全由 PN 控制器或主站接口模塊（在中央控制器中）且在 IM 155-6 中完成。 數據傳輸采用屏蔽電纜，完全沒有任何干擾。
廣泛應用、通道準確、易于編程的診斷程序、使用無格式文本信息，能夠在最短的時間內找到工廠故障所在的地點并排除故障，這樣就大大地提高了這種系統的可用性。
組態、參數設置和診斷：
ET 200SP 的組態和參數分配是通過 STEP 7 進行的，或者通過控制器使用的組態工具進行的。
根據所選的 I/O 模塊，用戶可以使用范圍廣泛的診斷信息。
