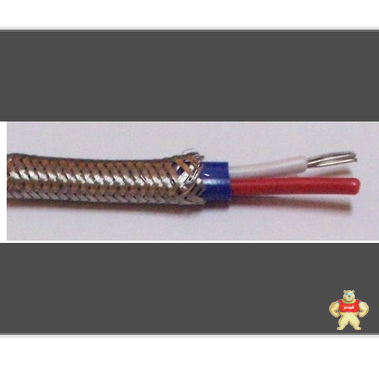

NX-GA-VVP補償導線
▲用途：適用于能源、冶金、石油、化工等廠礦企業和科研部門的溫度控制系統。其用于測溫儀器冷端和測溫儀器之間的連接。耐熱型采用進口氟塑料絕緣及護套具有優良的耐熱、防水、防腐、防酸堿、耐化學試劑、耐磨、耐老化和不燃燒性能。使用溫度在-60～205℃，屬國際先進水平。
▲使用特性：補償電纜使用特性
類型????最小彎曲半徑????最低溫度????最高溫度
無鎧裝????有鎧裝????固定敷設????非固定敷設
一般型
型號中有“105"
型號中有“90"
高溫型????電纜外徑6倍
電纜外徑10倍????電纜外徑12倍????≥-40℃
≥-60℃????≥-15℃
≥-20℃????≤70℃
≤105℃
≤90℃
≤250℃
▲產品代號及含義：
項目????代號????代號含義????項目????代號????代號含義
型號????SC????配用S分度號熱電偶補償導線????耐熱等級????70????最高使用溫度為70℃
RC????配用R分度號熱電偶補償導線????105????最高使用溫度為105℃
NC????配用N分度號熱電偶補償導線????200????最高使用溫度為200℃
NX????配用N分度號熱電偶補償導線????250????最高使用溫度為250℃
KCA
KCB????配用K分度號熱電偶補償導線????絕緣材料????V????聚氯乙烯
KX????配用K分度號熱電偶補償導線????Y????聚乙烯
EX????配用E分度號熱電偶補償導線????B????聚丙烯
JX????配用J分度號熱電偶補償導線????F4????聚四氟乙烯
T????配用T分度號熱電偶補償導線????F46????聚全氯乙丙烯
系列代號????ZR????阻燃電纜????護套材料????V????聚氯乙烯
ia????本安電纜????B????玻璃纖維
使用分類????G????一般用????F4????聚四氟乙烯
H????耐熱用????F46????聚全氯乙丙烯
精度等級????S????精密級????屏蔽材料????P????銅絲編織
P1????鍍錫銅絲編織
/????普通級????P2????銅帶繞包
P3????鋁/塑復合膜繞包
規格?????????2×導體截面積mm2????導體種類?????????單股導體可省略
R????多股絞合導體
鎧裝????22????鋼帶鎧裝
32????細鋼絲鎧裝
