CTS-04PC 多通道超聲探傷卡

請點擊左側或右上角QQ聯系，有驚喜優惠，謝謝?。?！

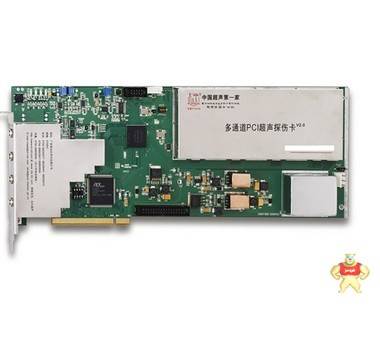

CTS-04PC是基于PCI總線的多通道超聲探傷卡，每卡具有4個超聲波通道。通過多卡擴展，與工業計算機靈活地組合成4通道、8通道、12通道或16通道(最多64通道）等多通道超聲波探傷系統。探傷軟件運行于Windows平臺，通過針對不同應用進行二次開發，支持LabView開發。

• 多路波形同時顯示，主通道大窗口顯示，其他通道波形縮略圖顯示，隨意切換。見圖(1)


  主通道波形使用大窗口顯示，可觀察波形細節及數據，
  其他通道采用縮略圖顯示，觀察波形概況及報警情況，
  通過點擊波形縮略圖可隨時切換主通道。

• 每卡具備四路獨立發射通道，切換接收。多卡可擴展為八、十二、十六通道，卡與卡之間發射時序可同步控制、任意組合，可自定義發射間隔。見圖(2)


  通過發射設置窗口，可選擇發射循環模式及重復頻率。
  內置并行循環、順序循環等模式，用戶可自定義某通道在
  某時刻是否發射及間隔時間。

• 每通道均提供跟蹤閘門（G門）、二個報警閘門（A、B門）。
• 能夠記錄、儲存、回放靜態或動態波形數據，生成和打印檢測報告。
• 每幀掃查數據均包含位置信息，更精確地支持構建超聲成像系統。圖(3)為在某自動探傷系統的成像效果。


  某自動探傷設備的360°展開成像圖，圖中紅色斑點為缺陷
  位置，紅色色帶為工件臺階結構回波，未超過報警閘門
  的回波以灰階顯示。

• 提供二路旋轉編碼器接口，及接近開關、噴槍、報警等開關量輸入輸出接口，并預留多路IO接口 ，以備各種擴展控制使用。
• 數庫，有二次開發能力的客戶，可使用VC++、C++Builder、VB等開發工具進行二次開發。
• 可通過以太網與其他網絡設備或計算機聯接，進行聯網管理。
