易賣工控網（news.tpt0.cn）提供”內螺紋鍛鋼閘閥 三科閥門”，產品詳情：品牌/廠家：三科、型號：Z11Y-800LB、成色：全新、貨期：期貨 5天內發貨、保修：365天，更多產品詳情就上易賣工控網。

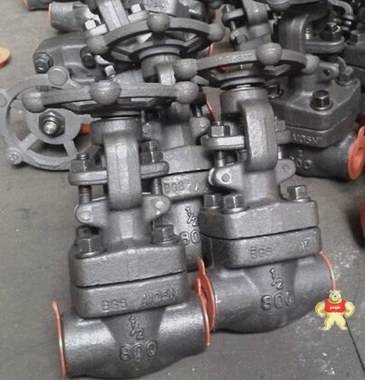

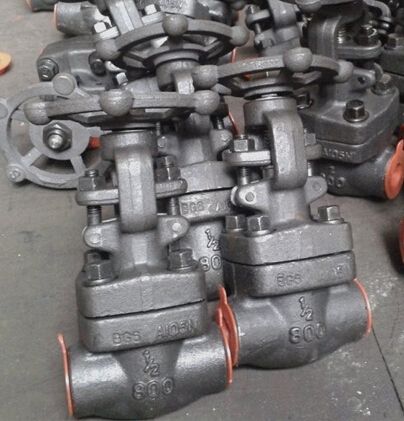

產品概述

1.1產品型號及類型

產品型號： Z61H/Y型鍛鋼對焊閘閥，鍛鋼閘閥系列Z61H/Y型鍛鋼對焊閘閥 、Z41H型法蘭端壓力自緊式閘閥、DZ41H/Y型低溫法蘭閘閥 150Lb~600Lb、Z41/21H/Y型鍛鋼放空導淋閥 150Lb~600Lb、Z41H/Y型鍛鋼法蘭閘閥 CL150-600LB、Z61H/Y、HZ61H/Y、HZ11H/Y型鍛鋼內螺紋、承插焊閘閥 CL150-800LB 。

1.2產品的簡單說明

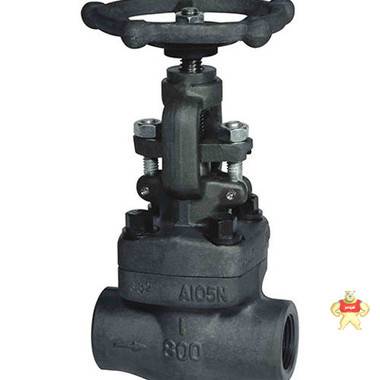

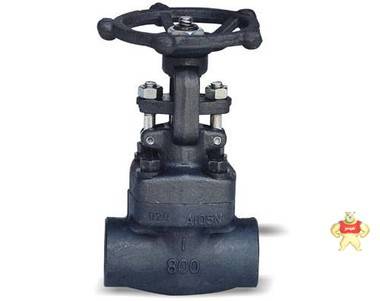

Z11H、Z11Y 內螺紋閘閥（鋼制內螺紋楔式閘閥）流體阻力小，啟、閉所需力矩較小，可以使用在介質向兩方向流動的環網管路上，也就說介質流向不受限制。全開時，密封面受工作介質的沖蝕比截止閥小。形體結構比較簡單，制造工藝性較好，結構長度比較短。

產品的基本信息

2.1產品執行標準

設計與制造：JB/T 7746
螺紋端尺寸：GB 7306
結構長度：JB/T 7746
壓力~溫度：GB/T 9131
檢驗與試驗：JB/T 9092

2.2產品主要性能參數

Z11H、Z11Y 內螺紋閘閥主要性能參數

型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
Z11H-25	25	2.5	≤425	水、蒸汽、油品
Z11H-40	40	4.0
Z11H-63	63	6.3
Z11H-100	100	10	≤450
Z11H-160	160	16
Z11Y-25	25	2.5	≤425	水、蒸汽、油品
Z11Y-40	40	4.0
Z11Y-63	63	6.3
Z11Y-100	100	10
Z11Y-160	160	16
Z11Y-25I	25	2.5	≤550	蒸汽、油品
Z11Y-40I	40	4.0
Z11Y-63I	63	6.3
Z11Y-25P	25	2.5	≤150	弱腐蝕性介質
Z11Y-40P	40	4.0
Z11Y-63P	63	6.3
Z11Y-100P	100	10.0
Z11Y-160P	160	16.0

2.3產品的零部件材料

Z11H、Z11Y 內螺紋閘閥零部件材料

型號	材料
閥體、閥蓋、閘板	閘桿	密封面	填料
Z11H-25	碳素鋼	鉻不銹鋼	鉻不銹鋼或碳鋼堆焊硬質合金	石棉石墨或柔性石墨
Z11H-40
Z11H-63
Z11H-100	鍛鋼	鍛鋼	鉻不銹鋼	-
Z11H-160
Z11Y-25	碳素鋼	鉻不銹鋼	鉻不銹鋼或碳鋼堆焊硬質合金	石棉石墨或柔性石墨
Z11Y-40
Z11Y-63
Z11Y-100
Z11Y-160
Z11Y-25I	鉻鉬鋼	耐熱鋼或鉻不銹鋼	鉻鉬鋼堆焊硬質合金	石棉石墨或柔性石墨
Z11Y-40I
Z11Y-63I
Z11Y-25P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	鉻鎳鈦鋼堆焊硬質合金	柔性石墨或聚四氟
Z11Y-40P
Z11Y-63P
Z11Y-100P
Z11Y-160P

2.4產品外形及結構尺寸

Z11H PN25~PN63 內螺紋閘閥主要外形及結構尺寸 (mm)

DN	Rc / in	L	D	H	H1	D0	重量/ kg
15	Rc ½	90	34	208	229	120	3.5
20	Rc ¾	100	44	244	275	140	5.7
25	Rc 1	110	48	261	296	160	6.9
32	Rc 1¼	120	56	270	310	160	8.5
40	Rc 1½	135	64	304	352	200	12.3
50	Rc 2	155	75	318	377	240	30

Z11Y PN25~PN63 內螺紋閘閥主要外形及結構尺寸 (mm)

DN	Rc / in	L	D	H	H1	D0	重量 / kg
15	Rc ½	80	34	142	155	100	1.9
20	Rc ¾	90	40	145	160	100	2.0
25	Rc 1	100	50	164	186	120	3.3
32	Rc 1¼	120	58	187	216	140	4.8
40	Rc 1½	130	66	215	250	160	6.7
50	Rc 2	140	78	244	276	180	9.6

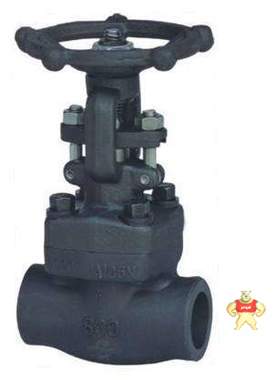

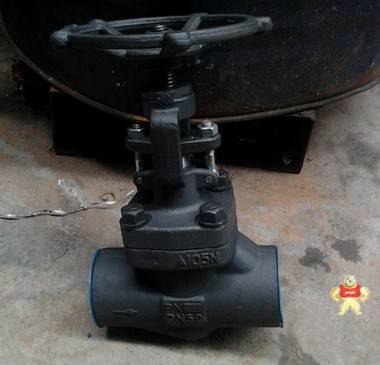

產品的結構特點與優勢

閘閥的結構設計合理，密封可靠，通道流暢，流阻系數小。
閘板、閥座密封面用鐵基合金堆焊或司太立鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。
采用楔式彈性閘板或鋼性楔式單閘板結構，中大口徑設置滾動軸承，開關靈活，啟閉輕松。
閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷性和耐磨性。
可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。

產品的安裝及維護

4.1產品安裝

1.安裝前須檢查閥門內腔和密封面等部位，不允許有污物或砂粒附著；
2.各連接部位螺栓，要求均勻擰緊；
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4.在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5.在安裝閥門時，必須預留閥門驅動的必要空間；
6.驅動裝置的接線須按線路圖進行；
7.閘閥產品必須定期保養，不得隨意碰撞及擠壓，以免影響密封。

4.2產品維護

手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
雙閘板閘閥應垂直安裝（即閥桿處于垂直位置 , 手輪在頂部 ）。
帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 ）。
帶傳動機構的閘閥，按產品使用說明書的規定安裝。
如果閥門經常開關使用 , 每月至少潤滑一次。
標準材質細表 :

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
		A105	F22	F304(L)	F316(L)
1	閥體	A105	A182F22	A182F304(L)	A182F316(L)
2	閥座	A276420	A276304	A276304(L)	A276316(L)
3	閘板	A182F430&410	A182F304	A182F304(L)	A182F316(L)
4	閥桿	A182F6	A182F304	A182F304(L)	A182F316(L)
5	墊片	316夾柔性石墨		316夾PTFE
6	閥蓋	A105	A276f304	A276F304(L)	A276F316(L)
7	螺栓	A193B7	A193B16	A193B8	A193B8M
8	銷釘	A276420		A276 304
9	填料壓套	A276410		A182F304(L)	A182F316(L)
10	活節螺栓	A193B7	A193B16	A193B8	A193B8M
11	填料壓板	A105	A182F11	A182F304(L)	A182F316(L)
12	螺母	A1942H	A1944	A1948	A1948M
13	閥桿螺母	A276420
14	鎖緊螺母	A1942H	A1944	A1948	A1948M
15	銘牌	SS
16	手輪	A197
17	墊片	A473431
18	填料	柔性石墨		PTFE
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定

CS=碳鋼;AS=合金鋼;SS=不銹鋼;
寸(MM)和重量(KG)

NPS	縮徑	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
	全徑		3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
L		92	111	111	120	120	140	178	210
H(開)		169	197	197	236	246	283	330	354
W		100	125	125	160	160	180	200	240
重量	螺栓式	2.5	4.3	4.2	6.6	8.8	12.5	17.2	23.5
	焊接式	2.4	4.2	4.0	6.3	8.7	12.1	17.2	22.0
