易賣工控網（news.tpt0.cn）提供”3.7KW變頻器輸入電抗器 15A交流三相進線電抗器 上海電抗器”，產品詳情：品牌/廠家：晨昌、型號：JXL-15A/4.4V、成色：全新、貨期：期貨 1天內發貨、保修：365天，更多產品詳情就上易賣工控網。

JXL-15A/2%輸入電抗器參數：

產品名稱：輸入電抗器

別稱：進線電抗器

品牌：晨昌

型號：JXL-15A/2%

匹配變頻器功率:3.7KW

額定電流：15A

壓降：4.4V

額定電壓：380V

頻率：50Hz

耐壓：3000V

冷卻方式：自冷

相數：三相

產地：上海

使用設備：變頻器 調速器

包裝：厚實木箱，裝卸安全方便

使用條件：戶內

貨期：現貨

保質期：一年

售后：免費技術支持，技術指導，安裝指導。

聯系人：張麗

輸入指的就是電抗器所接所設備的位置，一般是指在斷路器下端 變頻器輸入端串連接線。 電抗器俗稱“電感器”，外部就是一些線圈，有的有磁芯，它的作用原理就是電感器的最主要特性“通直流阻交流”。就是直流電通過時它表現很小的阻抗，而交流電通過時表現較大的阻抗，且根據交流電的頻率的不同，其阻抗也不同。

壹、輸入電抗器一般應用場合及重要性

輸入電抗器通常與變頻器相串聯，變頻器在工作時會產生較大的諧波，安裝了進線電抗器可以抵制變頻器產生的諧波向電網傳遞，減少變頻產生的諧波對其它元件的干擾，改善電網質量、提高功率因數并限制電網電壓的異常波動和電網上的沖擊電流、平抑波形、減少對變頻器的影響；是變頻前重要元件之一。

貳、輸入電抗器的重要作用

■減少對電網的低次諧波污染，提高功率因數
■限制變流器換相時電網側的壓降
■限制晶閘管導通時電流上升率di/dt和電壓上升率du/dt
■對并聯變流器解耦，改善電源電壓的波形
■減少浪涌電流和電壓對變流器的沖擊，提高變頻系統可靠性和使用壽命

叁、輸入電抗器產品概述：

輸入交流電抗器限制以諧波形式出現的電路反饋。它們還可以降低因?yàn)檗D(zhuǎn)換直流連接電容器中的輸入整流器而導致的交流電流及其頻率。

1、輸入電抗器分類有兩種：

電抗器基準壓降UD= 2%，用于無饋電單元的變頻器的操作。

電抗器基準壓降UD= 4%，用于帶饋電單元的變頻器和自動變壓器的操作，也用于uK小于1%的系統的操作。

2、輸入電抗器性能特點：

鐵芯采用推薦硅鋼片，芯柱經多個氣隙分成均勻小塊，氣隙采用高溫高強度粘接膠將芯柱的每個小段與上、下鐵軛緊密粘接起來，鐵芯端面采用高品質防銹漆噴涂工藝，解決了電抗器鐵芯表面生銹問題。在運行中大大減小了噪音和振動。

電抗器均采用真空浸漆工藝，經高溫?zé)岷婀袒＞€圈有良好的絕緣性能，整體機械強度高，防潮性能好

線圈采用F、H級絕緣系統，大大提高了長期運行的可靠性。

溫升低，損耗小，成本低，綜合利用率高。

體積小，重量輕，占用空間小，便于安裝。

肆、 輸入電抗器必須加裝電抗器的場合

◆電源對其它設備有明顯的干擾（干擾、過壓）

◆電源相間電壓不平衡＞額定電壓的2.0%

◆阻抗極低的線路（動力變壓器為變頻器額定值的10倍多）

◆在一條線路上為減小線電流而安裝的大量變頻器

◆使用cosφ（功率因數）校正電容或功率因數校正單元

伍、輸入電抗器技術參數

1、額定工作電壓：380V/50Hz或660V/50Hz

2、額定工作電流：5A至1600A@40℃

3、抗電強度： 鐵芯－繞組3500VAC/50Hz/10mA/10s無飛弧擊穿

4、絕緣電阻：1000VDC絕緣阻值≥100MV

5、電抗器噪音： 小于65dB

6、防護等級：IP00

7、絕緣等級：F級以上

8、產品執行標準：IEC289:1987電抗器

GB10229-88電抗器(eqv IEC289:1987)

JB9644-1999半導體電氣傳動用電抗器

輸入電抗器接線示意圖

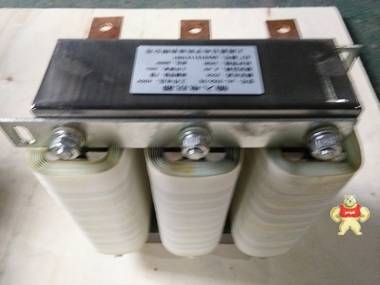

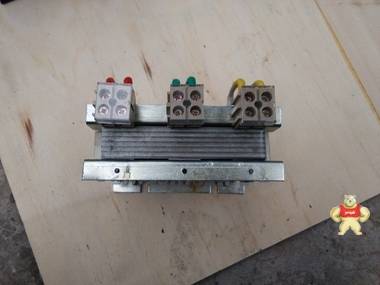

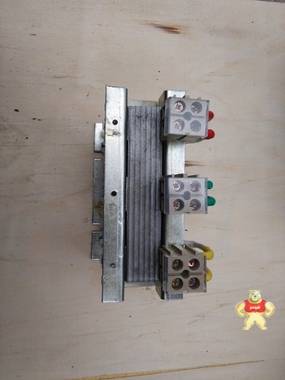

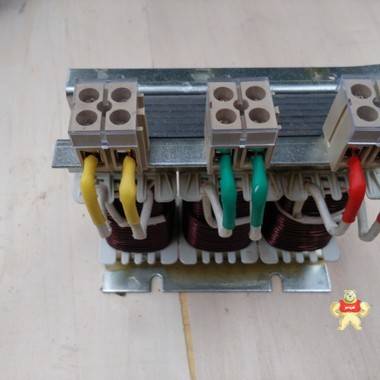

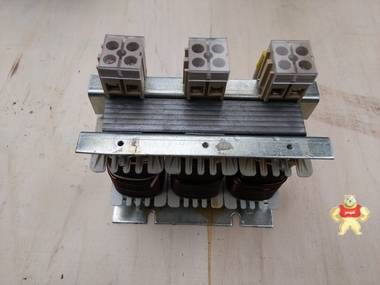

輸入電抗器外形圖
