易賣工控網（news.tpt0.cn）提供”變頻器適配22KW/60A三相輸入（進線)電抗器 抑制合閘涌流和諧波”，產品詳情：品牌/廠家：晨昌、型號：JXL-60A、成色：全新、貨期：期貨 1天內發貨、保修：365天，更多產品詳情就上易賣工控網。

客戶在訂貨前需提供基本參數：

1、變頻器的功率(KW) 2、電壓(V) 3、電流(A)

產品名稱：變頻器專用三相輸入 進線電抗器
規格型號：JXL-60A /5V（18.5KW)
適配變頻器/調速器/電機功率：22KW
電流：60A

輸入電抗器使用場合

變頻器專用進線電抗器主要應用于工業/工廠自動化控制系統中，安裝在變頻調速器與電網電源之間，用于抑制變頻調速器等產生的浪涌電壓和電流，***限度的衰減系統中的高次諧波及畸變諧波。

輸入電抗器作用：

■減少對電網的低次諧波污染，提高功率因數
■限制變流器換相時電網側的壓降
■限制晶閘管導通時電流上升率di/dt和電壓上升率du/dt

■對并聯變流器解耦，改善電源電壓的波形
■減少浪涌電流和電壓對變流器的沖擊，提高變頻系統可靠性和使用壽命

輸入電抗器|進線電抗器產品概述：

輸入交流電抗器限制以諧波形式出現的電路反饋。它們還可以降低因?yàn)檗D(zhuǎn)換直流連接電容器中的輸入整流器而導致的交流電流及其頻率。

1、輸入電抗器分類有兩種：

電抗器基準壓降 UD= 2%，用于無饋電單元的變頻器的操作。

電抗器基準壓降 UD= 4%，用于帶饋電單元的變頻器和自動變壓器的操作，也用于 uK 小于1% 的系統的操作。

加裝輸入電抗器的波形圖

2、輸入電抗器性能特點：

鐵芯采用推薦硅鋼片，芯柱經多個氣隙分成均勻小塊，氣隙采用高溫高強度粘接膠將芯柱的每個小段與上、下鐵軛緊密粘接起來，鐵芯端面采用高品質防銹漆噴涂工藝，解決了電抗器鐵芯表面生銹問題。在運行中大大減小了噪音和振動。

電抗器均采用真空浸漆工藝，經高溫?zé)岷婀袒＞€圈有良好的絕緣性能，整體**強度高，防潮性能好

線圈采用F、H級絕緣系統，大大提高了長期運行的可靠性。

溫升低，損耗小，成本低，綜合利用率高。

體積小，重量輕，占用空間小，便于安裝。

輸入電抗器|進線電抗器 需要加裝電抗器的場合

◆ 電源對其它設備有明顯的干擾（干擾、過壓）

◆ 電源相間電壓不平衡＞額定電壓的2.0%

◆ 阻抗極低的線路（動力變壓器為變頻器額定值的10倍多）

◆ 在一條線路上為減小線電流而安裝的大量變頻器

◆ 使用cosφ（功率因數）校正電容或功率因數校正單元

輸入電抗器|進線電抗器技術參數

1、額定工作電壓： 380V/50Hz或660V/50Hz

2、額定工作電流：5A至1600A@40℃

3、抗電強度： 鐵芯－繞組 3500VAC/50Hz/10mA/10s無飛弧擊穿

4、絕緣電阻： 1000VDC絕緣阻值≥100MV

5、電抗器噪音： 小于65dB

6、防護等級： IP00

7、絕緣等級： F級以上

8、產品執行標準： IEC289:1987電抗器

GB10229-88電抗器(eqv IEC289:1987)

JB9644-1999半導體電氣傳動用電抗器

輸入電抗器示意系統安裝圖


輸入電抗器的外形圖

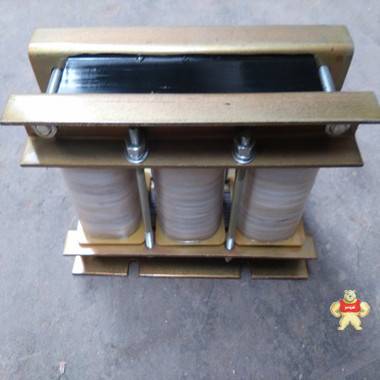

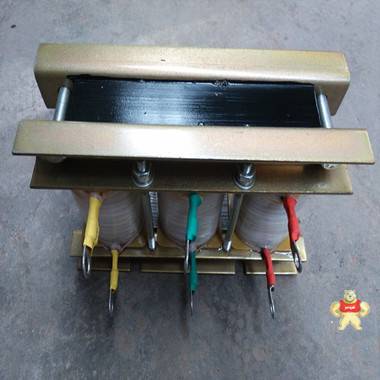

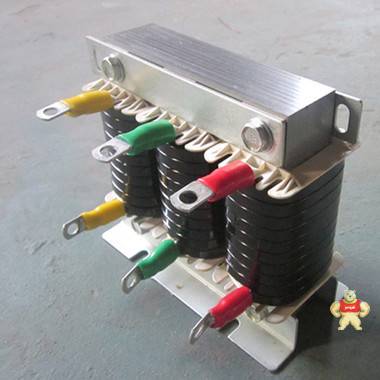

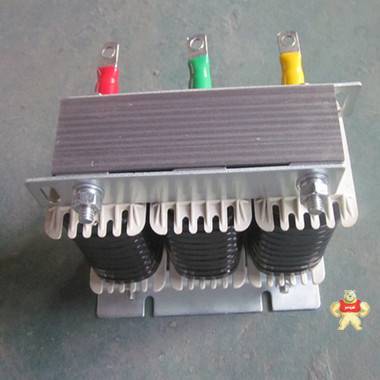

以下是輸入電抗器實物圖

【公司簡介】

我公司主要生產各種高低壓電抗器、電容器、變壓器，現已形成多個常規型號：

低壓電抗器系列：輸入電抗器JXL系列，輸出電抗器CXL系列，直流電抗器DCL系列，串聯電抗器CKSG系列，低壓啟動電抗器QKSG系列

高壓電抗器系列：環氧澆注電抗器CKSC系列，高壓啟動電抗器QKSC系列

電容器系列：低壓自愈式并聯電容器BSMJ系列，高壓并聯電容器BAM系列。

變壓器系列：三相變壓器SG系列，控制變壓器BK系列，**控制變壓器JBK3系列等等。

常規產品我公司常年備有現貨，生產貨期短，種類齊全，常年有穩定的發往全國各地的物流專線合作商，周轉貨期有保障，另外我公司還提供現場諧波治理方案，歡迎新老客戶來電咨詢，洽談，合作。
