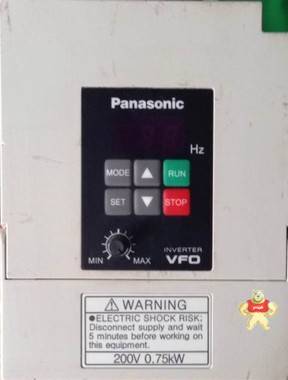

產品型號?????????????? UL型??????????????????? ?????EN型?????????????????????????? ??UL型

額定輸出電流

（A）

重量

（kG）

額定輸出電流

（A）

重量

（kG）

額定輸出

電流

（A）

額定輸出

容量（kVA）

17.5

(16.5)

產品型號

200V三相系列

200V單相系列

適用電機輸出

0.2～3.7kW
(VF-7E/VF-7F)

0.2～2.2kW
(VF-7E/VF-7F)

額定輸出

額定電壓輸出

三相,
200-230V(240V)

三相,
200-240V

過載容量

超出額定輸出電流150%達1分鐘

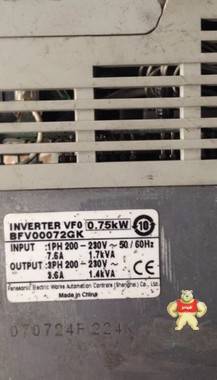

輸入電源

相數, 電壓, 頻率

三相, 200-230V(240V), 50-60/Hz

單相, 200-240V, 50-60/Hz

電壓范圍

額定交流輸入電壓的±10%

頻率范圍

額定輸入頻率的±5%

瞬時電壓下降承受力

在低于165V不超過15毫秒時繼續運行。

n符合EC低壓產品規定的標準

（獲得TUV規格認證）
·符合DIN VDE 0160規定的標準

n符合UL標準

n事故預防系統
·用密碼控制的數據鎖定功能

n同時符合EMC規定標準
·加上EMI濾波器后

n編進密碼以保持操作上的一致性

n電子熱過載保護

過電壓等級

II

污染程度

2

輸出
頻率

輸出頻率范圍

0.5 ～ 400Hz

頻率顯示

數字顯示

輸出頻率精度

模擬設定時所選***輸出頻率的±0.5%（25±10℃）

頻率設定分辨率

數字設定:0.01Hz(1/10Hz), 模擬設定:0.1Hz(參數設定為50/60Hz)

變頻器控制

高載波頻率正弦波PWM控制（VF-7E可選擇V/F控制方式或簡單矢量控制方式）

載波頻率

在0.8 ～ 15kHz之間

操作

起動 / 停止

用操作面板按鈕選擇：一個常開(la)接點信號（或一個常開和一個常閉(la, lb)接點信號）或等待時間設定(0.1 ～ 100秒)。

正轉 / 反轉

用操作面板按鈕選擇：一個常開la接點信號（可進行禁止反轉設定）。

點動運行

選擇設定0.2 ～ 20Hz，選擇加 / 減速時間設定0.04 ～ 1600秒(VF-7E/VF-8X)? 0.04 ～ 999秒(VF-7F)

停止選擇

選擇：減速停止或慣性停止。

復位功能

選擇：電源復位或輸入停止命令。也可進行外部設定復位。

停止頻率

設定為0.2 ～ 60Hz

瞬時停電再起動

選擇：再起動功能關閉；0Hz再起動或以設定頻率起動。

控制

頻率設定信號

數字設定：操作面板? 模擬設定：0-5V DC, 0-10V DC, 4-20mA DC, 10kΩ電位計，輸入阻抗為50kΩ(0-5V DC), 20kΩ(0-10V), 和大約350U( 4-20mADC)

電壓/頻率特性

選擇：50Hz, 60Hz，選擇基礎頻率設定45Hz ～ 400Hz, 恒定轉矩或平方降轉矩方式。

第二電壓/頻率特性

可選設定為45 ～ 400Hz

第二轉矩提升

可選設定為0 ～ 40%

轉矩提升

可選設定為0 ～ 40%

加 / 減速時間

0.04 ～ 1600秒(VF-7E/VF-8X)? 0.04 ～ 999秒(VF-7F)

加 / 減速特性

線性/S-特性可選(VF-7E/VF-8X)

加/減速時間2, 3, 4

0.1 ～ 1600秒(VF-7E/VF-8X)? 0.1 ～ 999秒(VF-7F) 可與多速設定連動

多速頻率設定

最多可預設8速頻率?？膳c加速和減速時間設定連動。

跨躍頻率設定

最多可設定3個頻率跨躍點（頻率跨躍幅度為1-10Hz）

上限 / 下限頻率設定

0.2 ～ 400Hz(VF-7E/VF-8X)? 0.5 ～ 400Hz(VF-7F)

偏置和增益頻率設定

偏置：設定為-99.9-400Hz；增益：設定為0-400Hz

外部故障跳閘

選擇：輔助聯鎖裝置故障或輔助停止（慣性停止）

制動

制動
轉矩

再生制動

最低20%（0.2kW：最低100%；0.4kW：最低80%）

直流動態制動

低于設定的停止頻率時工作（設定制動轉矩和制動時間）

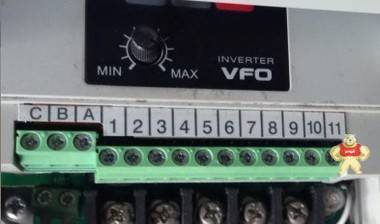

外部輸出信號

運行頻率信號

0-5V DC

輸出信號

集電極開路輸出（***50V，50mA），運行信號，到達信號，頻率檢測信號，過載報警信號，反轉信號（可選擇） 一組接點(lc)輸出(接點容量250V DC，阻抗負載0.5A)，故障報警信號，運行信號，頻率檢測信號，過載報警信號，，反轉信號（可選擇）

顯示

運行條件

輸出頻率，設定頻率(F1)(A2)，線速顯示(選擇轉換器)輸出電流(A0)，輸出電壓(A1)，旋轉方向

故障跳閘存儲器

保護功能發揮作用時進行顯示（存儲最后4個故障）

保護功能

電流限制

電流限制可設定為額定輸出電流的1 ～ 200%

關閉 / 停止

瞬時過電流，過熱(SC)，過電流(OC)，電壓過低(LV)，過電壓(OV) 輔助連鎖裝置跳閘(AU)，過載/電子熱過載(OL)，操作錯誤(OP)

失速防止

過電流失速防止，再生過電壓失速防止

環境

環境溫度和相對濕度

-10℃ ～ +50℃ (無結冰)，最高相對濕度的90% (無凝結)

儲運溫度和相對濕度

-25℃ ～ +65℃，最高相對濕度的95%

振動

***5.9米/秒 (0.6G)，根據JIS C0911

安裝條件

最高海拔1000米，室內無腐蝕性氣體和灰塵

保護結構（JEM1030）

IP20遮閉式
