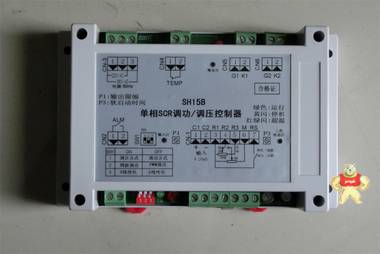

1

輸入信號

4～20mA DC 輸 入， 接受阻抗：100 Ω ；

0～10V DC輸入 ，輸入阻抗450KΩ

0～5V? DC輸入 ，輸入阻抗450KΩ

2

調節輸出分辨力

調節輸出分辨力：0.2 °。線性化精度：±0.3 V

3

負載方式

50Hz 單相220V或者380V。

4

LED狀態顯示燈

輸入指示LED燈(1支)：紅色：4～20mA 輸入信號指示

三色狀態LED燈(1支)：綠色，運行（有輸出）

黃色閃爍，停機（無輸出）

紅綠閃爍，散熱器超溫報警（無輸出）

5

緩啟動緩關斷

緩啟動：0-120 秒可調。首次上電或手動轉自動時啟動, 用于降低冷態啟動的平均功率，減小對負載的沖擊。

緩關斷：10秒，不可調

6

啟動/停止開關

（外接開關）

R1端：CN1-3端子，RS端：CN1-7端子

R1 - RS端：無電壓接點輸入

短路：緩關斷, 開路：緩啟動

7

一組報警輸出

繼電器報警輸出： ALM，報警接點，容量 240VAC 1A （純阻）。

8

散熱器超溫保護

CN3檢測散熱器溫度信號，常閉點。建議使用75℃常閉溫度開關。?? ?????當散熱器溫度超過75℃時，溫度開關斷開，觸發板急停。

若不使用溫度開關，CN3兩端子需短路。

9

控制方式

調相控制：連續調壓

調功控制：阻性周波過零調功

10

移相范圍

0～175°

11

驅動輸出

配單硅反并聯式可控硅模塊可變寬度脈沖：8°~120°

電壓：5V?? 電流：100mA***（***可觸發西門康SKT1000單硅反并聯）

12

手自動切換

可轉換手動或自動調節，配10K電位器可手動調節輸出功率。

13

電壓限制

板內P1電位器或外接10KΩ電位器調整。

調整范圍：0~100%

14

急停

報警動作時，控制輸出急停動作時間：< 20ms

解除: 報警解除后，進入待機狀態或重新上電解除

15

調功/調壓切換

(SW1-1撥碼開關)

SW1-1=ON， 調壓（出廠設置）

SW1-1=OFF，周波調功、過零調功

16

工作環境

和存儲溫度

溫度范圍：-10～+55℃

濕度范圍：90% RH***，無結露

海拔高度：2000m 以下

存儲溫度：-10～+60℃

其它要求：通風良好，不受日光直射或熱輻射，無腐蝕性、可燃性氣體

17

控制板電源

電源：380V AC ±10% 50HZ, 要求與負載電源同相位

內部已接線，無需另外接線

功耗：5W***

18

觸發可控硅類型

可觸發 雙向可控硅、單硅反并聯模塊。（觸發MFX模塊或者P型固態時，須定貨時說明）。
