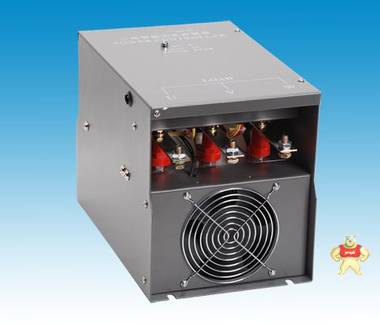

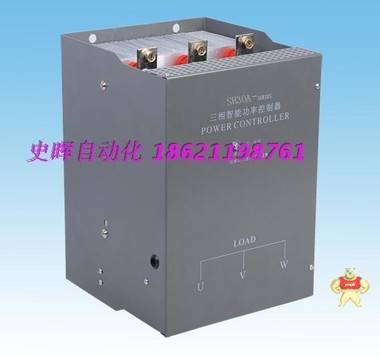

易賣工控網（news.tpt0.cn）提供”三相調功調壓器 電力調整器 30A, 阻性負載20KW以內 自然散熱”，產品詳情：品牌/廠家：其他品牌、型號：30A20KW、成色：全新、貨期：期貨 7天內發貨、保修：365天，更多產品詳情就上易賣工控網。
SH30A系列 為開環控制，若需要電流限制和過流保護功能，請選用我公司的SH60A的閉環控制系列：《三相閉環電力調整器 SH60A 帶過流保護和電流限制功能》
我公司生產的三相功率控制器，安裝方便、功能實用，廣泛應用于電熱、化工等行業。
以下是產品在電加熱中的簡單接線示意圖。 ?（負載也可以三角形接法，或者星型中心接地。）
| 三相電力調整器SH30A系列選型表 |
| 項目 | 型號代碼 | 規格說明 |
| 三相電力調整器 | SH30A- | 基本功能：移相調壓、周波調功、過零調功，任意設置。 0-120秒緩啟動時間可調。 報警輸出：常開，1A/240V AC |
| 輸入類型 | 4- | 4-20mA輸入，接受阻抗120歐姆。 |
| 6- | 0-10V輸入，輸入阻抗450K歐姆。 |
| 電流容量 （純阻負載按照實際電流選型， 感性負載放大2.5倍選型。） 外形尺寸單位mm | B110-030A- | 20KW? 200長×130寬×175厚 850元 |
| B125-050A- | 32KW? 270長×124寬×230厚 960元 |
| B125-080A- | 45KW? 270長×124寬×230厚 1000元 |
| B190-105A- | 70KW? 300長×192寬×220厚 1350元 德國西門康 |
| B190-120A- | 75KW? 300長×192寬×220厚 1400元 |
| B240-140A- | 90KW? 310長×242寬×240厚 1520元 |
| B240-162A- | 105KW? 310長×242寬×240厚 1800元 德國西門康 |
| B300-200A- | 130KW? 345長×242寬×265厚 2260 元 |
| B300-255A- | 165KW? 345長×242寬×265厚 2350元 |
| B300-270A- | 180KW? 345長×242寬×265厚 3500元 德國西門康 |
| B350-320A- | 210KW? 415長×280寬×265厚 3600元 |
| B500-400A- | 260KW? 460長×310寬×310厚 4500元 |
| B500-570A- | 360KW ?460長×310寬×310厚 8500元 德國西門康 |
| 快速熔斷器 | 0 | 無 |
| 1 | 有 |
（點擊相應型號，可跳轉至此電流的產品鏈接。）
訂貨說明
◆????? SCR調功調壓器電流容量選擇參考
一般純阻負載：電力調整器電流容量應大于負載***電流。
硅碳棒負載：當取消變壓器時，硅碳棒應串聯，使之能夠承受電源電壓的70%~80%以上。 硅碳棒在700~800℃存在負阻區，電力調整器電流容量應大于負載***電流的 1.7倍。
電熱管負載：電熱管易受潮、局部短路和放電打火等，SCR調功調壓器電流容量應大于負載***電流的 1.7倍。
變壓器負載：應帶電流限制功能，電流容量應大于負載***電流的 2 ~ 2.5 倍。
特殊負載應加大電流容量，訂貨時聲明。
◆????? 定貨例：SH3OA-4-B240S-190A-0，含義如下:
SH30A三相SCR調功調壓器，4~20mA輸入，***電流190A（純阻負載***電流190A；硅碳棒負載、電熱管負載***電流110A；變壓器負載***電流80A).無快速熔斷器。
產品特點
◆ 控制信號4-20mA或0-10V
◆ 負載方式：三相380V AC? 50HZ
◆ 調壓.調功.周波調功.用戶任意設置
◆ 負載中心接地和不接地.三角形.星形接法
◆ 調節輸出分辨力：0.2 °。線性化精度：±0.3V
◆ 全智能三相六路寬脈沖觸發電路，安全.可靠.穩定
◆ 自動判別R.S.T三相相位
◆ LED工作指示燈.運行.故障一目了然
◆ 自動/手動控制任意結合
◆ 上電緩啟動、緩關斷時間可調
◆ 電壓限制：0-100%可調
◆ 散熱器超溫.故障報警
◆ 三相負載任意斷一相時另兩相可以繼續工作，以便確保工件繼續加熱完成后，再換電爐絲。
◆ 額定電流25A-570A多種規格供客戶可選
規格參數
| 1 | 負載控制元件 | 可控硅（SCR）模塊 |
| 2 | 負載電源 | 三相380V AC ±10% 50HZ |
| 3 | 電流容量 | 30A,50A，80A，105A，120A，140A，162A,200A, 255A,320A,400A，570A AC |
| 4 | 控制板電源與功耗 | 電源：380V AC ±10% 50HZ, 要求與負載電源同相位 內部已接線，無需另外接線 功耗：5W*** |
| 5 | 風扇電源 (可根據型號配備) | 電壓：220V AC? 電流：0.5 A以下 |
| 6 | 控制輸入 | 4～20mA DC輸入, 接收阻抗100Ω |
| 7 | LED狀態顯示燈 | 輸入指示LED燈(1支)：紅色 三色狀態LED燈(1支)：綠色，運行（有輸出） 黃色閃爍，停機（無輸出） 紅綠閃爍，散熱器超溫報警（無輸出） |
| 8 | 控制方式 | 調相控制：連續調壓 調功控制：阻性周波過零調功 |
| 9 | 調節輸出分辨率 | 調相0.2°,調功 20ms |
| 10 | 移相范圍 | 0～175°,星型負載（中心點接地） 0～150°,三角型負載或星型負載（中心點不接地） |
| 11 | 驅動輸出 | 配單硅反并聯式可控硅模塊可變寬度脈沖：8°~120° 電壓：5V??? ?電流：100mA*** |
| 12 | 手動方式 | 外接10KΩ電位器調整 |
| 13 | 緩啟動時間 | 調相控制時，P3電位器調整。調整范圍：0.2~120秒 |
| 14 | 緩關斷時間 | 調相控制時，10秒固定 |
| 15 | 電壓限制 | 板內P1電位器或外接10KΩ電位器調整。 調整范圍：0~100% |
| 16 | 散熱器超溫保護 | 80℃溫度開關，常閉接點?????? 動作時間：< 20ms |
| 17 | 報警輸出 | 當散熱器超溫時動作 規格：1個常開接點，1A 250V AC 純阻 輸出端子：CN2-1、CN2-2 |
| 18 | 急停 | 報警動作時，控制輸出急停 動作時間：< 20ms 解除: 報警解除后，進入待機狀態或重新上電解除 |
| 19 | 風機控制 | 風機接40℃常開溫度開關，當散熱器溫度低于40℃時風機不轉動，保證風機壽命。 風機電源為220V。 |
| 20 | 啟動/停止開關 （外接開關） | R1端：CN1-3端子，RS端：CN1-7端子 R1 - RS端：無電壓接點輸入 短路：緩關斷, 開路：緩啟動 |
| 21 | 調功/調壓切換 (SW1-1撥碼開關) | SW1-1=ON， 調壓（出廠設置） SW1-1=OFF，周波調功 |
| 22 | 工作環境 和存儲溫度 | 溫度范圍：0～+40℃ 濕度范圍：90% RH***，無結露 海拔高度：2000m 以下 存儲溫度：-10～+60℃ 其它要求：通風良好，不受日光直射或熱輻射，無腐蝕性、可燃性氣體 |
| 23 | 安裝形式和要求 | 壁掛式，垂直安裝，通風良好 |
| 24 | 絕緣電阻 介電強度 | 絕緣電阻：? 模塊輸出端與外殼，500VDC 20MΩ最小 控制板電源端與外殼，500VDC 20MΩ最小 控制輸入端與外殼，500VDC 20MΩ最小 控制板輸入端與電源端，500VDC 20MΩ最小 介電強度：? 模塊輸出端與外殼之間，2000VAC 1分鐘 控制電源端與外殼之間，2000VAC 1分鐘 |
外形尺寸圖：
安裝尺寸表：
| 電流A 尺寸mm | 30/50/80 | 105/120 | 140/162 | 200/255/270 | 320 | 400/570 |
| H1 | 270 | 300 | 310 | 345 | 415 | 460 |
| H2 | 248 | 280 | 290 | 325 | 395 | 442 |
| W1 | 127 | 192 | 242 | 242 | 280 | 310 |
| W2 | 97 | 140 | 140 | 140 | 180 | 160 |
| D | 230 | 220 | 242 | 265 | 270 | 310 |
| R1 | 10 | 12 | 12 | 12 | 10 | 12 |
| R2 | 8 | 8 | 10 | 10 | 10 | 10 |
