• ***開關距離: 5 mm ... 100 mm
• 傳感器原理: 反射式光電掃描儀
• 檢測原理: 背景抑制功能
• 開關量輸出: NPN
• 開關類型: 明/暗切換
• 連接類型: 電纜，3 芯, 2 m
• 光源: LED
• 設置: 電位計

• ¹⁾ 具有 90% 反射率的掃描對象（指 DIN 5033 規定的標準白）.
• ²⁾ 平均使用壽命：100,000 小時，T_U = 25 °C.

• ¹⁾ 短路保護的電網環境下的臨界值：*** 8 A.
• ²⁾ 不得超過或低于 U_V公差.
• ³⁾ 無負荷.
• ⁴⁾ 信號傳輸時間（電阻負載時）.
• ⁵⁾ 亮暗對比度為 1:1 時.
• ⁶⁾ 低于 0°C 時導線不能發生形變.
• ⁷⁾ A = U_V 接口（已采取反極性保護措施）.
• ⁸⁾ B = 具有反極性保護的輸入端和輸出端.
• ⁹⁾ D = 抗過載電流和短路保護輸出端.

• 技術圖紙


  設置選項 WTB8

  接線圖 Cd-043

  觸發感應距離圖表 WTB8, 100 mm

• 首頁
• 產品系列一覽
• 光電傳感器
• 光電傳感器
• W8

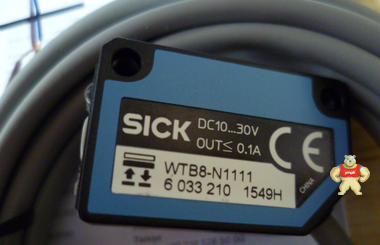

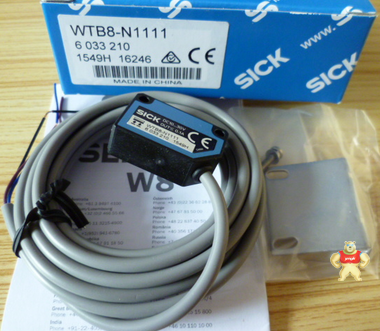

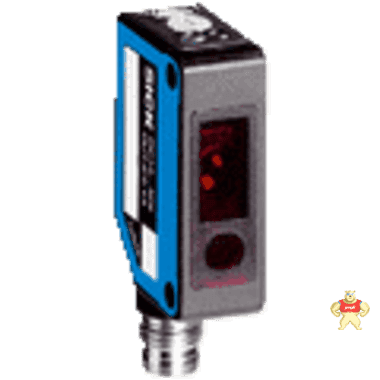

• WTB8-N1111

光電傳感器
W8

• 選型樣本
• 復制路徑
• 添加至心愿清單

• 技術參數
• 下載專區
• 配件

• 顯示全部隱藏全部
  • 產品特點

    傳感器原理/檢測原理	反射式光電掃描儀, 背景抑制功能
    尺寸(寬 x 高 x 深)	11 mm x 31 mm x 20 mm
    外殼形狀（光束出口）	方形
    ***開關距離	5 mm ... 100 mm 1)
    感應距離	20 mm ... 100 mm 1)
    光線種類	可見紅光
    光源	LED 2)
    光點尺寸（距離）	Ø 6 mm (100 mm)
    軸長	650 nm
    設置	電位計，4 圈

    • ¹⁾ 具有 90% 反射率的掃描對象（指 DIN 5033 規定的標準白）.
    • ²⁾ 平均使用壽命：100,000 小時，T_U = 25 °C.
  • 機械/電子參數

    供電電壓	10 V DC ... 30 V DC 1)
    殘余紋波	± 10 % 2)
    電流消耗	≤ 30 mA 3)
    開關量輸出	NPN
    開關類型	明/暗切換
    開關類型可選	明通/暗通開關 可選
    信號電壓 NPN 高電平/低電平	Ca. Uv / < 1,8 V
    輸出電流 Imax.	≤ 100 mA
    響應時間	≤ 0.5 ms 4)
    開關頻率	1,000 Hz 5)
    連接類型	電纜，3 芯, 2 m 6)
    導線材料	PVC
    保護電路	A 7) B 8) D 9)
    重量	50 g
    外殼材料	塑料, ABS, 塑料, PMMA
    材料、光學元件	塑料, PMMA
    外殼防護等級	IP67
    供貨范圍	不銹鋼安裝支架 (1.4301/304) BEF-W100-A
    運行環境溫度	–25 °C ... 55 °C
    存儲環境溫度	–40 °C ... 70 °C

    • ¹⁾ 短路保護的電網環境下的臨界值：*** 8 A.
    • ²⁾ 不得超過或低于 U_V公差.
    • ³⁾ 無負荷.
    • ⁴⁾ 信號傳輸時間（電阻負載時）.
    • ⁵⁾ 亮暗對比度為 1:1 時.
    • ⁶⁾ 低于 0°C 時導線不能發生形變.
    • ⁷⁾ A = U_V 接口（已采取反極性保護措施）.
    • ⁸⁾ B = 具有反極性保護的輸入端和輸出端.
    • ⁹⁾ D = 抗過載電流和短路保護輸出端.
  • 分類
  顯示全部隱藏全部

  技術圖紙


  設置選項 WTB8

  接線圖 Cd-043

  觸發感應距離圖表 WTB8, 100 mm

  尺寸圖

  特征曲線 WTB8, 100 mm
