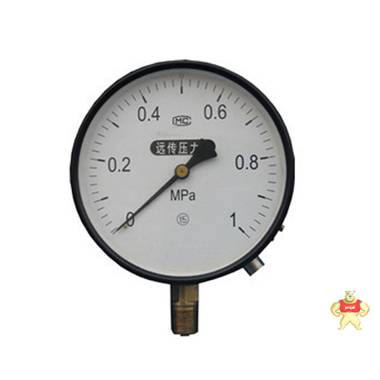

YTZ-150 電阻)遠傳壓力表

電阻遠傳壓力表適用于測量對鋼及銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。因?yàn)樵趦x表內部設置一滑線電阻式發送器，故可把被測值以電量值傳至遠離測量點的二次儀表上，以實現集中檢測和遠距離控制。此外，本儀表并能就地指示壓力，以便于現場工藝檢查。

詳細介紹
主要技術指標
精確度等級：1.5
發送器起始電阻值：3～20Ω
發送器滿度電阻值：340～400Ω
發送器接線端①②外加電壓不大于6V
滑線電阻式發送器接線圖

使用環境條件：-40～60℃，相對濕度不大于85%，且震動和被測(控)介質的急劇脈動應對儀表正常工作無明顯影響。
溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.4%/10℃。
重量：1.2kg

結構原理
本儀表由一個彈簧管壓力表和一個滑線電阻式發送器等的組成。
儀表機械部份的作用原理與一般彈簧管壓力表相同。由于電阻發送器系設置在齒輪傳動機構上，因此當齒輪傳動機構中的扇形齒輪軸產生偏轉時，電阻發送器的轉臂(電刷)也相應地得以偏轉，由于電刷在電阻器上滑行，使得被測壓力值得變化變換為電阻值的變化，而傳至二次儀表上，指示出一相應的讀數值。同時，一次儀表也指示相應的壓力值。

測量范圍 MPa
0～0.1;0～0.16;0～0.25;0～0.4;0～0.6;
0～1;0～1.6;0～2.5;0～4;0～6;
0～10;0～16;0～25;0～40;0～60
-0.1～0;-0.1～0.06;-0.1～0.15;-0.1～0.3;
-0.1～0.5;-0.1～0.9;-0.1～1.5;-0.1～2.4

*************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************
