施耐德變頻器ATV71HD18N4Z 18.5KW可開據17%增值稅票 13918072677周工583336226 ATV71HD18N4Z,施耐德ATV71變頻器,ATV71 18.5KW變頻器,施耐德變頻器,施耐德ATV71HD18N4Z變頻器

收藏商品（1人氣）

施耐德變頻器ATV71HD18N4Z 18.5KW可開據17%增值稅票 13918072677周工583336226

產品價格：: 價格面議

立即咨詢：: 在線咨詢 QQ咨詢

品牌：: 施耐德

型號：: ATV71HD18N4Z

成色：: 全新 | 保修365天

此商品已下架()

誠信認證：

在線客服

ATV71HD18N4Z產品特性

主要信息
產品系列	Altivar 71
產品類型	變頻器
應用領域	復雜的高功率機械
組件名稱	ATV71
電動機功率 (kW)	18.5 kW 380...480 V 3 相
電機功率	25 hp 380...480 V 3 相
電機電纜長度	<= 100 m 非屏蔽電纜 <= 50 m 屏蔽電纜
額定電源電壓 [Us]	380...480 V (- 15...10 %)
電網相數	3 相
線路電流	37.5 A 適用480 V 3 相 18.5 kW / 25 hp 45.5 A 適用380 V 3 相 18.5 kW / 25 hp
EMC 濾波器	集成的
組裝方式	帶散熱片
變量	無外拉面板
視在功率	29.9 kVA 380 V 3 相 18.5 kW / 25 hp
預期線路Isc	<= 22 kA, 3 相
額定輸出電流	34 A 4 kHz 460 V 3 相 18.5 kW / 25 hp 41 A 4 kHz 380 V 3 相 18.5 kW / 25 hp
***瞬變電流	61.5 A 適用60 s 3 相 18.5 kW / 25 hp 67.7 A 適用2 s 3 相 18.5 kW / 25 hp
輸出頻率	0.1...599 Hz
額定開關頻率	4 kHz
開關頻率	1...16 kHz 可調 4...16 kHz 帶降額因素
異步電機控制配置文件	ENA系統（能量適配系統）的不平衡機器無傳感器的通量矢量控制(SFVC) （電壓或電流矢量）帶傳感器的通量矢量控制(FVC) (電流矢量) 電壓/頻率比例（2或5點）
極化方式	無阻抗適用 Modbus

補充信息
產品功能	同步電機 異步電機
電源電壓范圍	323...528 V
供電頻率	50...60 Hz (- 5...5 %)
網絡頻率	47.5...63 Hz
速度范圍	1...100 適用異步電機 處于開環模式下, 無速度反饋 1...50 適用同步電機 處于開環模式下, 無速度反饋 1...1000 適用異步電機 在帶編碼器反饋的閉環模式下
速度精度	+/- 0.01 % 標稱速度適用 0.2 Tn 至 Tn 轉矩變化在帶編碼器反饋的閉環模式下 +/- 10 % 標稱滑距適用 0.2 Tn 至 Tn 轉矩變化不帶速度反饋
扭矩精度	+/- 15 % 處于開環模式下, 無速度反饋 +/- 5 % 在帶編碼器反饋的閉環模式下
瞬時過轉矩	220 % 標稱電機轉矩的 +/- 10 % 適用 2 s 170 % 標稱電機轉矩的 +/- 10 % 適用 60 s 每10分鐘
制動力矩	<= 150 % 帶有制動或起重電阻器 30 % 不帶制動電阻器
同步電機控制配置模式	矢量控制無速度反饋
調節回路	PI監控
電機滑差補償	自動無論負載情況可抑制不可用電壓/頻率比（2 或 5 點）可調
本地信號	1 LED 紅色狀態 設備電壓
輸出電壓	<= 電源電壓
隔離	電源與控制之間的電路
電纜類型	帶有一個NEMA 1類套件 : 3-絞股 UL 508 電纜 40 °C, 銅 75 °C PVC 帶有一個 IP21 或 IP31 套件 : 3-絞股 IEC 電纜在…上 40 °C, 銅 70 °C PVC 不帶安裝套件 : 1-絞股 IEC 電纜在…上 45 °C, 銅 70 °C PVC 不帶安裝套件 : 1-絞股 IEC 電纜在…上 45 °C, 銅 90 °C XLPE/EPR
電氣連接	AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR 端子 2.5 mm² / AWG 14 L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB 端子 35 mm² / AWG 2
緊固扭矩	AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR 0.6 N.m L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB 5.4 N.m / 47.7 lb.內部
電源	內部電源用于參考電位計 (1 至 10 kOhm), 10.5 V 直流 +/- 5 %, <= 10 mA 適用過載和短路保護 內部電源, 24 V 直流, 電壓限制 21...27 V, <= 200 mA 適用過載和短路保護
模擬量輸入數量	2
模擬量輸入類型	AI1-/Al1+ 雙極差分電壓 +/- 10 V 直流, 輸入電壓 24 V *, 分辨率 11位+符號位 AI2 軟件-可配置電流 0...20 mA, 阻抗 242 ?, 分辨率 11 位 AI2 軟件-可配置電壓 0...10 V 直流, 輸入電壓 24 V *, 阻抗 30000 ?, 分辨率 11 位
采樣期間	AI1-/Al1+ 2 ms, +/- 0.5 ms 適用模擬輸入 Al2 2 ms, +/- 0.5 ms 適用模擬輸入 LI1...LI5 2 ms, +/- 0.5 ms 適用離散輸入 LI6 (如果配置為邏輯輸入的話) 2 ms, +/- 0.5 ms 適用離散輸入
響應時間	<= 100 ms 在 STO (安全轉矩關閉) 內 AO1 2 ms, 公差 +/- 0.5 ms 適用模擬輸出 R1A, R1B, R1C 7 ms, 公差 +/- 0.5 ms 適用離散量輸出 R2A, R2B 7 ms, 公差 +/- 0.5 ms 適用離散量輸出
精度	AI1-/Al1+ +/- 0.6 % 用于60 °C的溫度變動 AI2 +/- 0.6 % 用于60 °C的溫度變動 AO1 +/- 1 % 用于60 °C的溫度變動
線性度誤差	AI1-/Al1+, AI2 ***值 +/- 0.15 % AO1 +/- 0.2 %
模擬量輸出數量	1
模擬量輸出型號	AO1 軟件-可配置電流 0...20 mA, 阻抗 500 ?, 分辨率 10 位 AO1 軟件-可配置邏輯輸出 10 V <= 20 mA AO1 軟件-可配置電壓 0...10 V DC, 阻抗 470 ?, 分辨率 10 位
離散量輸出數量	2
輸出型式	R1A, R1B, R1C 可配置的繼電器邏輯 NO/NC, 電氣壽命 100000 次 R2A, R2B 可配置的繼電器邏輯 NO, 電氣壽命 100000 次
最小開關電流 [Imin]	可配置的繼電器邏輯 3 mA 在…上 24 V DC
***開關電流	R1, R2 在…上阻性（負載）負載, 5 A 250 V AC, cos phi = 1, R1, R2 在…上阻性（負載）負載, 5 A 30 V DC, cos phi = 1, R1, R2 在…上感性負載量, 2 A 在…上 250 V AC, cos phi = 0.4, R1, R2 在…上感性負載負載, 2 A 30 V DC, cos phi = 0.4,
離散量輸入數量	7
數字量輸入類型	LI6 : 開關-可配置 24 V 直流 1 級 PLC, impedance: 3500 ? PWR : 安全輸入 24 V 直流, impedance: 1500 ? 符合 ISO 13849-1 d 級 LI1...LI5 : 可編程 24 V 直流 1 級 PLC, impedance: 3500 ? LI6 : 開關可配置 PTC 探頭 0...6, impedance: 1500 ?
離散量輸入邏輯	LI1...LI5 正邏輯(源), < 5 V (狀態 0), > 11 V (狀態 0) LI1...LI5 負邏輯 (漏), > 16 V (狀態 0), < 10 V (狀態 0) LI6 (如果配置為邏輯輸入的話) 正邏輯(源), < 5 V (狀態 0), > 11 V (狀態 0) LI6 (如果配置為邏輯輸入的話) 負邏輯 (漏), > 16 V (狀態 0), < 10 V (狀態 0)
加速和減速傾斜	從 0.01 至 9000 s 獨立線性可調 S, U 或自定義超出剎車能力時的坡道自適應，采用電阻
制動至停止	采用直流注入
保護類型	驅動防止超出限制速度驅動防止輸入相位丟失驅動控制電路上制動驅動輸入斷相驅動線路電源過壓驅動總線供電欠壓驅動輸出相線和接地之間的過流驅動過熱保護 驅動直流總線過壓驅動電機各相線之間短路驅動熱保護 馬達 電機斷相馬達 拆卸電源馬達 熱保護
絕緣電阻	> 1 m? 在…上接地 1 分鐘 500 V 直流
頻率分辨率	模擬量輸入 0.024/50 Hz 顯示單元 0.1 Hz
通訊協議	Modbus CANopen
端口類型	1 RJ45 適用 Modbus 前面板 1 RJ45 適用 Modbus 接線端 RJ45的針型SUB-D 9 適用 CANopen
物理接口	2線制RS485 適用 Modbus
傳輸幀	RTU 適用 Modbus
傳輸率	20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps 適用 CANopen 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps 適用 Modbus 接線端 9600 bps, 19200 bps 適用 Modbus 前面板
數據格式	8 位, 1 停止, 偶校驗適用 Modbus 前面板 8 位, 奇偶或無可配置的校驗適用 Modbus 接線端
地址數	1...247 適用 Modbus 1...127 適用 CANopen
訪問方法	從（站）適用 CANopen
標識	CE

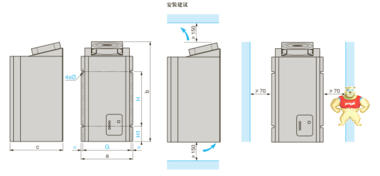

操作位置	垂直方向 +/- 10°
高度	400 mm
深度	213 mm
寬度	230 mm
產品重量	15 kg
選項卡	CC-Link 通信卡控制器內可編程卡 DeviceNet 通信卡 Ethernet/IP 通信卡 Fipio 通信卡 I/O 擴展卡 Interbus-S 通信卡編碼器的接口卡 Modbus Plus 通信卡 Modbus TCP 通信卡 Modbus/Uni-Telway 通信卡起重機防搖卡 Profibus DP 通信卡 Profibus DP V1 通信卡

環境
噪音等級	60.2 dB 符合 86/188/EEC
絕緣性能	3535 V DC 接地和電源接線端之間 5092 V DC 控制和電源接線端之間
電磁兼容性	抗射頻場引起的傳導波動符合 IEC 61000-4-6 級別 3 抗快速瞬變符合 IEC 61000-4-4 級別 4 靜電放電抗干擾符合 IEC 61000-4-2 級別 3 射頻電磁場輻射抗擾度試驗符合 IEC 61000-4-3 級別 3 電壓下降與斷路抑制測試符合 IEC 61000-4-11 1.2/50和8/20 µs復合波（測試）符合 IEC 61000-4-5 級別 3
符合標準	EN 55011 A 類第 2 組 EN 61800-3 環境 2 級別 C3 IEC 60721-3-3 第 3S2 類 IEC 60721-3-3 第 3C1 類 UL 類型 1 EN/IEC 61800-3 EN/IEC 61800-5-1 EN 61800-3 環境 1 級別 C3
產品認證	NOM 117 C-Tick UL CSA
污染等級	2 符合 EN/IEC 61800-5-1
IP 保護等級	IP20 在上方部件封蓋上不帶盲板符合 EN/IEC 60529 IP20 在上方部件封蓋上不帶盲板符合 EN/IEC 61800-5-1 IP21 符合 EN/IEC 60529 IP21 符合 EN/IEC 61800-5-1 IP41 在上方部件符合 EN/IEC 60529 IP41 在上方部件符合 EN/IEC 61800-5-1 IP54 對下面的部件符合 EN/IEC 60529 IP54 對下面的部件符合 EN/IEC 61800-5-1
抗振動	波峰至波峰 1.5 mm (f = 3...13 Hz) 符合 EN/IEC 60068-2-6 1 gn (f = 13...200 Hz) 符合 EN/IEC 60068-2-6
抗沖擊	15 gn 適用 11 ms 符合 EN/IEC 60068-2-27
相對濕度	5...95 % 無冷凝符合 IEC 60068-2-3 5...95 % 無滴水符合 IEC 60068-2-3
環境溫度	-10...50 °C 無降容
貯存環境溫度	-25...70 °C
最高工作海拔	<= 1000 m 無降容 1000...3000 m 電流降額 1%/100m

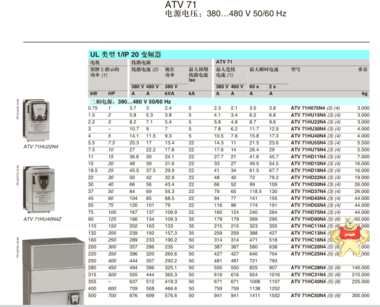

一、產品選型

您可根據以下表格自型選型，要客服***，也可聯系我們的專業客服來選型。

二、產品庫存

ATV71系列變頻器是本公司重點經銷產品，長期大量備貨，每周集單進貨，采購量大，折扣好！如您一次采購在10臺以上請聯系大客戶部：周工13918072677

三、全新原裝原廠保證

請收到貨后，查看外包裝制造商名稱：施耐德（蘇州）變頻器有限公司
