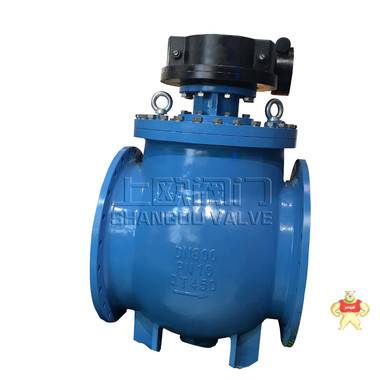

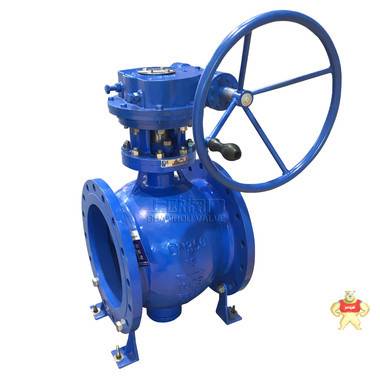

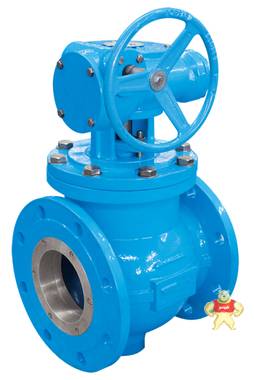

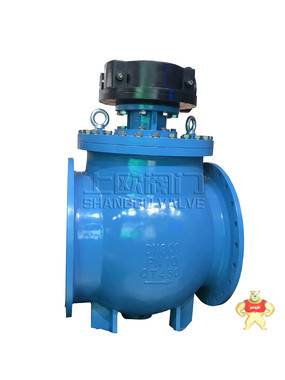

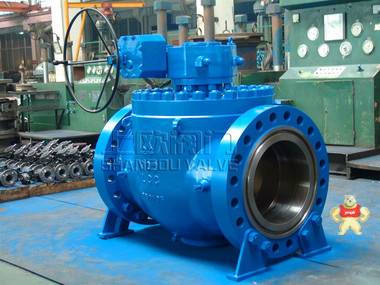

易賣工控網（news.tpt0.cn）提供”頂裝式偏心半球閥/上裝式偏心半球閥/大口徑偏心半球閥”，產品詳情：品牌/廠家：上歐、型號：DYQ340F/HY-16C/P、成色：全新、貨期：期貨 1天內發貨、保修：450天，更多產品詳情就上易賣工控網。

產品概述

上裝式偏心半球閥利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。本產品特別適用于鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質。

結構特點

該閥采用雙偏心結構，利用偏心輪的楔緊作用實現密封副的關閉和開啟，從而實現可靠的密封比壓及快速開啟。其優特點如下：

1、由于采用偏心結構，密封球面上所有點的旋轉半徑不同，在關閉時，密封閥座越關越緊，形成足夠的密封比壓，雙向密封效果***。

2、閥瓣采用全圓形直通式，開啟后為全流通結構，具備良好的流通性和線性調節性能。

3、長期使用過程中，磨損后，通過調節密封圈壓套，密封球面等量前移，可獲得新的密封。

4、該閥在使用當中操作力只作用在閥門開啟或關閉極小角度內，開啟時操作力隨著密封比壓的降低而迅速減小，密封面趨于無磨損。

5、圓形流道，在閥門全開后為全流通截面，底部為圓形流線結構，沉積雜物會隨著介質流動被帶走。在關閉過程中，可自行去除密封面上沉積的污

垢，而不影響密封。

6、閥軸采用上、下半軸設計，配有自潤滑式軸套，在閥門的開啟過程中，磨擦阻力小，啟閉靈活，獨特的“0”型圈，浮動式軸封代替了原始蝶閥

的填料密封，解決了填料密封在閥門開啟過程中易損耗的問題

用途

可廣泛應用于給排水、污水處理、石油、化工、冶金、電力等中低壓管路中，特別適用于在含有雜質、顆粒狀雜物的流體介質管道中作截止和節流作用

執行標準

設計：GB12237－89

　　法蘭連接：GB/T17241.6－1998、GB/T9115（鋼制）

　　結構長度：GB12221－89

主要零件材料

性能規范/試驗壓力單位：（Mpa）

主要連接尺寸

注：由于網頁文字?jǐn)?shù)
量的限制，很多尺寸無法列出，如有需求歡迎您隨時聯系我們
