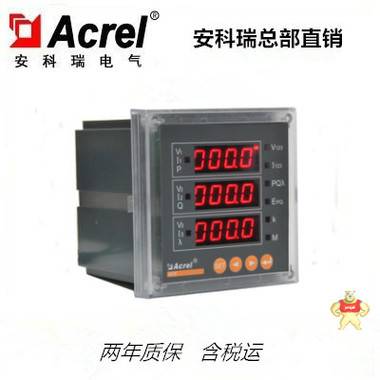

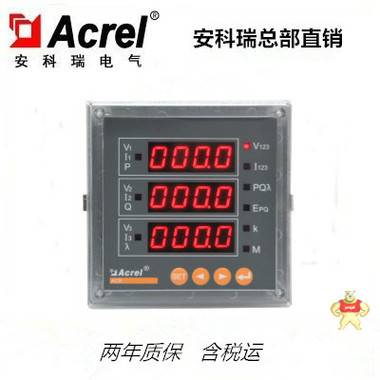

易賣工控網（news.tpt0.cn）提供”安科瑞直銷 ACR220E 數碼顯示多功能 配電柜多功能電能表 485通訊”，產品詳情：品牌/廠家：安科瑞、型號：ACR220E、成色：全新、貨期：期貨 2天內發貨、保修：730天，更多產品詳情就上易賣工控網。

1 概述
      ACR網絡電力儀表是針對電力系統、工礦企業、公共設施、智能大廈的電力監控需求而設計的。它能測量所有的常用電力參數，如三相電流、電壓，有功、無功功率，電度、諧波等。由于該電力儀表還具備完善的通信聯網功能，所以我們稱之為網絡電力儀表。它非常適合于實時電力監控系統。
      該表具有很高的性能價格比，可以直接取代常規電力變送器及測量儀表。作為一種先進的智能化、數字化的前端采集元件，該系列網絡儀表已廣泛應用于各種控制系統、SCADA系統和能源管理系統中。

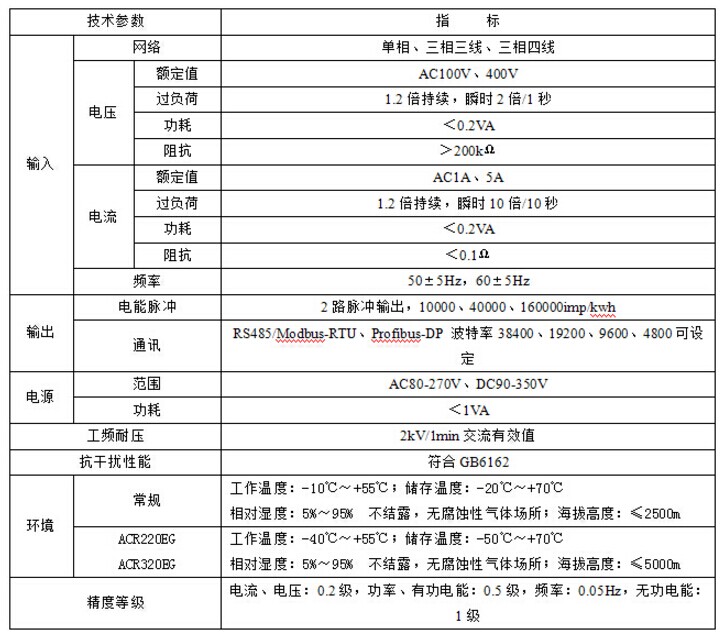

2 技術指標


3 產品規格
● ACR2XX系列產品規格



注：
1、“■”為標配功能，“□”為選配功能，以上儀表標配1路RS485通訊；
2、ACR230ELH的J(繼電器越限報警輸出)功能與***路開關量輸出復用，其他型號J功能的數量與開關量輸出數量一致；
3、ACR200(E)、ACR210E(L)、ACR220E(L)在選配K(4DI)功能時具備1路有功電能脈沖信號輸出端口，在選配K(2DI/2DO、4DI/2DO)功能時無脈沖信號輸出端口；
4、ACR220(230)ELH在選配K(4DI/2DO)功能時具備1路有功電能脈沖信號輸出端口；
5、ACR200(E)、ACR210E(L)、ACR220E(L)、ACR220ELH最多可帶2路模擬量輸出；
6、選配功能KC（4DI2DO+2M+C）中+C表示：2路RS485通訊（標配1路RS485通訊，選擇+C表示增加1路RS485通訊，并具備2路脈沖信號輸出端口）；
7、Profibus和RS485通訊不可同時選擇；
8、選配事件記錄功能時，必需配置DI或DO功能。
4.外形及尺寸（單位：mm）

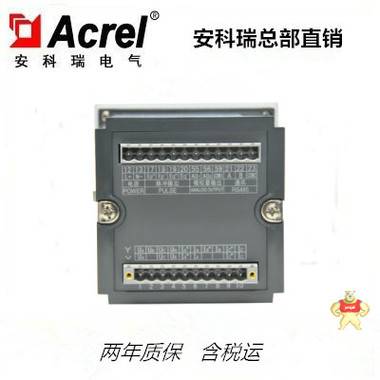

5.接線端子

注1：適用于ACR3XXE(L)選配8DI/2DO、8DI/4DO場合。
      注2：適用于單相電能表及ACR3XXE(L)選配8DI/2DO的場合。
      注3：適用于ACR3XXE(L)選配4DI/4DO，具備一路電能脈沖信號的場合。
      注4：當儀表帶雙通訊時，“60，61”為第2路通訊端子號。
      注5： 為用于CT二次側短接的試驗端子。
