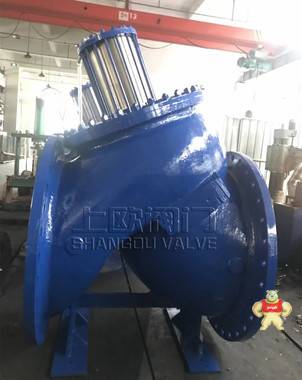

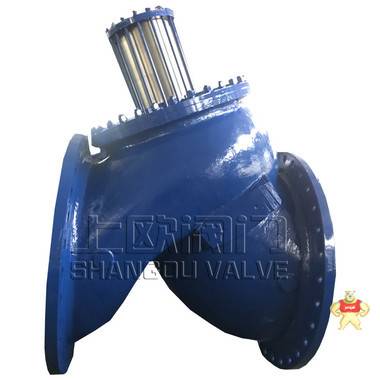

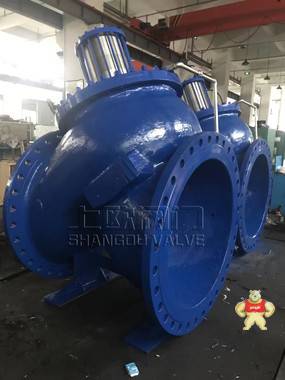

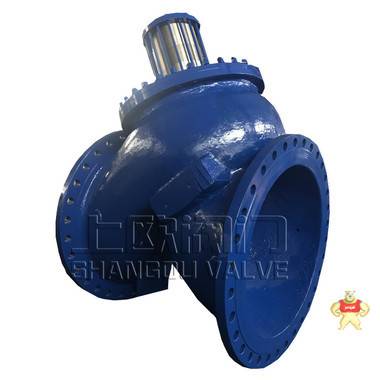

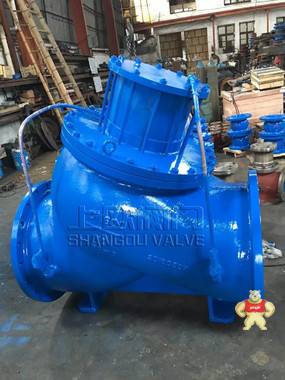

高壓多功能水泵控制閥

產品價格：: ￥ 7800.00

立即咨詢：: 在線咨詢 QQ咨詢

品牌：: 上歐

型號：: JD745X

成色：: 全新 | 保修450天

此商品已下架()

誠信認證：

在線客服

結構特點

多功能水泵水力控制閥一般分為隔膜式或活塞式兩大類，它們工作原理相同。閥門驅動裝置采用雙腔控制結構，即在隔膜（或活塞）下腔與下游處單獨隔出一個控制室：本系列閥門是通過主閥內雙腔與外裝的導閥、導管、調節閥和壓力表等連接組合成使用場所、目的及功能不同的閥門。

主要型號名稱

多功能水泵控制閥JD745X

水力（遙控）浮球閥F745X

可調式減壓閥YX741X

安全泄放閥（泄壓/持壓閥）AX742X

電動遙控閥J145X

流量控制閥L715X

技術參數

閥體	連接方式	強度實驗	密封實驗	適用溫度（℃）	適用介質
Y型	法蘭連接	1.5倍公稱壓力	1.1倍公稱壓力	≤80℃	水、油品

設計與應用標準

1、設計與制造標準：JB/T 10674-20662、

2、法蘭連接標準：JB/T 78-1994、JB/T 79-1994

3、結構長度標準：GB/T 12221-2005、廠標

4、檢驗與實驗標準：JB/T 9092-1999、JB/T 10647-2006、GB/T 12245-1989

動作原理

多功能水泵水力控制閥通過一個雙腔控制室，利用液壓原理控制主閥板緩慢開啟或處于調節狀態?；钊降拈y門還可以在閥蓋上配置調節螺桿裝置，因而可以控制閥門的***開啟度和流量，并在必要時可以手動關閥。

全開狀態：

當水泵啟動后，閥門進水口壓力上升，壓力水一方面推動主閥板開啟，另一方面通過導管系統進入膜片（活塞）下腔，而膜片（活塞）上腔的水通過導管系統泄入壓力低的閥門出水口，而閥門在二合力的作用下緩慢開啟。

高壓多功能水泵控制閥多功能活塞式水泵控制閥,多功能水泵控制閥jd745x,膜片式多功能水泵控制閥,隔膜式水泵控制閥,水泵水力控制閥

全閉狀態：

當水泵停機后。閥門中的水流速度降低，在接于近零時，主閥板在彈簧力和自身重力作用下快速關閉，而閥后的壓力水通過導管系統返回膜片（活塞）上腔，并推動固定閥桿上的小閥板緩慢關閉

高壓多功能水泵控制閥多功能活塞式水泵控制閥,多功能水泵控制閥jd745x,膜片式多功能水泵控制閥,隔膜式水泵控制閥,水泵水力控制閥

多功能水泵水力控制閥主閥（隔膜式）結構圖

隔膜式多功能水泵水力控制閥主要零件及材料

序號	零件名稱	主要材料
1	閥體	鑄鐵、鑄鋼、不銹鋼
2	密封圈	丁晴橡膠
3	閥板	球鐵，鑄鋼
4	螺栓、螺母	碳素鋼
5	小閥板	鑄鋼、不銹鋼
6	閥蓋	鑄鐵、鑄鋼、不銹鋼
7	導向套	球鐵、黃銅
8	螺桿螺母	碳素鋼
9	膜片	鑄鐵、鑄鋼、不銹鋼
10	膜片壓板	球鐵、碳素鋼
11	導向套螺釘	碳素鋼
12	膜片座	鑄鐵、鑄鋼、不銹鋼
13	螺栓	碳素鋼
14	閥桿	不銹鋼
15	壓縮彈簧	不銹鋼
16	閥座	碳素鋼

多功能水泵水力控制閥主閥（活塞式）結構圖

多功能水泵水力控制閥主閥（活塞式）主要零件及材料

序號	零件名稱	主要材料
1	閥體	鑄鐵、鑄鋼、不銹鋼
2	密封圈	丁晴橡膠
3	閥板	球鐵，鑄鋼
4	小閥板	不銹鋼
5	活塞座	鑄鋼、球鐵
6	螺柱螺母	碳素鋼
7	活塞	球鐵、黃銅
8	指示桿	不銹鋼
9	調節螺桿	不銹鋼
10	閥蓋	鑄鐵、鑄鋼、不銹鋼
11	閥桿螺母	碳素鋼
12	活塞缸	不銹鋼
13	O型圈	丁晴橡膠
14	閥桿	不銹鋼
15	壓縮彈簧	不銹鋼
16	閥座	碳素鋼、不銹鋼

基本流量壓差特性曲線圖

主要外形尺寸（法蘭連接尺寸按JB/T 78-1994、JB/T 79-1994）

公稱通徑	L	L1	H 隔膜式	H 活塞式	D		D1				Z-Φd
					PN10	PN16	PN10		PN16	PN10	PN16
50	203	203	270	540	160		125			4-18
65	216	216	340	600	180		145			4-18
80	241	241	400	660	195		160			4-18	4-18
100	292	292	440	760	215		180			8-18
125	330	330	460	810	245		210			8-18
150	394	356	500	860	285		240			8-23
200	457	495	640	880	335		295			8-23	12-23
250	533	622	680	950	390	405	350	355		12-23	12-25
300	610	698	820	1020	440	460	400	410		12-23	12-25
350	686	787	950	1100	500	520	460	470		16-23	16-25
400	762	914	980	1250	565	580	515	525		16-25	16-30
450	864	978	1050	1350	615	640	565	585		20-25	20-30
500	914	978	1120	1550	670	715	620	650		20-25	20-34
600	1067	1200	1400	1600	780	840	725	770		20-30	20-41
700	1150	1450	1650	1850	895	910	840	840		24-30	24-41
800	1300	1560	1950	2050	1010	1025	950	950		24-34	24-41
900	1450	1800	/	2250	1115	/	1050	/		28-34	/
1000	1600	2000	/	2500	1230	/	1160	/		28-34	/
1200	1800	/	/		1455	/	1380	/		32-41	/
1400	2100	/	/		1675	/	1590	/		36-48	/
1600	2250	/	/		1915	/	1820	/		40-54	/
1800	2400	/	/		2115	/	2020	/		44-54	/

浙江上歐閥門有限公司是一家坐落于浙江省溫州永嘉縣的一家大型閥門生產制造企業，公司成立于1995年初，由原有的三家永嘉閥門生產企業合并而來，公司成立10余年，是一個集科研開發與制造經營為一體的科技型企業，在閥門領域內不斷艱苦創新，積極改善產品生產線，擴大公司規模和產品種類的同時堅持一貫的走高質量的產品路線，公司擁有三大閥門生產車間，兩個車間坐落于有小浦東美譽的溫州甌北，另外個車間坐落于麗水蓮都區，公司主營產品有水利控制閥系列，自控儀表閥門系列，非標污水處理閥門系列，管道壓力閥門系列，產品可分為美標，國標，日標，德標系列等等產品……
