一、產品概述

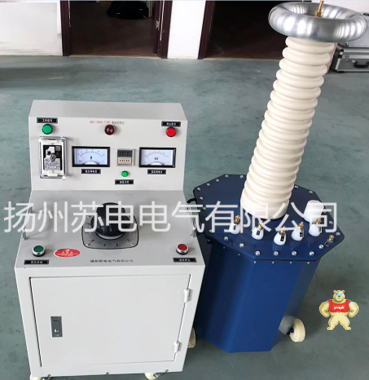

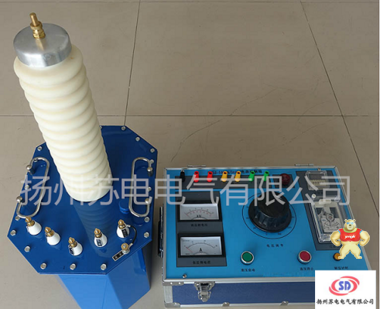

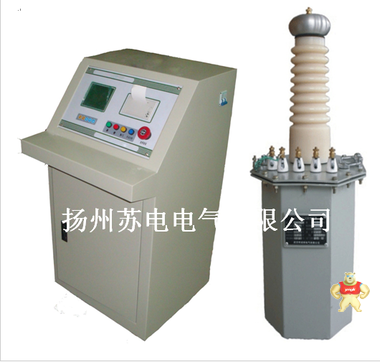

 SDSB試驗變壓器是一種新型高壓測試設備，本系列產品采用單框芯式鐵芯結構，初級繞組和高壓繞組同軸繞制在鐵芯上，從而減少漏磁通，增大繞組間的耦合。產品的整體結構緊湊，通用性強，使用攜帶方便，適用于電力系統及電力用戶在現場檢測各種高壓電器設備的絕緣性能，是電力設備檢測及預防性試驗所必備的試驗儀器。

SDSB系列輕型高壓試驗變壓器除了可于交流工頻耐壓試驗，如果配以同等電壓等級和同等容量的電容、硅堆及高壓直流微安表，便可組裝成直流高壓試驗裝置，可以測量高壓直流泄漏電流。


型式代號含義：無型式代號表示交流產品、

(JZ) - 交直流兩用型產品、

              (JC) - 交流串激式產品、

(JZC) - 交直流串激式產品。

二、產品結構

SDSB試驗變壓器鐵芯為單框式。線圈采用同芯圓筒多層塔式結構，

初級低壓繞組繞在鐵芯上，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的耦合損耗。高壓硅堆用特殊工藝封裝在套管內，產品的外殼制成與器芯配合較佳的八角形結構，整體外型美觀大方。

三、工作原理

    1、SDSB試驗變壓器為單相變壓器，聯結組標號II。單臺高壓試驗變壓器的工作過程，用交流220V（10KVA（含10KVA）以上為380V）電壓接入電源控制箱（臺），經電源控制箱（臺）內自藕調壓器（50KVA以上調壓器外附）調節0~200V（10KVA以上0~400V）電壓至試驗變壓器的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。其工作原理圖見圖2所示。



圖2 ：單臺SDSB試驗變壓器工作原理示意圖
在試驗變壓器中：a、x為低壓輸入端；A、X 為高壓輸出端；E、F為儀表測量端。


  指示燈亮，表示試驗變壓器已接通控制電源，開始升壓。
    從零位開始按順時針方向勻速旋轉調壓器手輪升壓。（升壓方式有：快速升壓法，即20S逐級升壓法，慢速升壓法，即60S逐級升壓法，極慢速升壓法供選用）電壓從零開始按選定的升壓速度升到您所需額定試驗電壓的75%后，再以每秒2%額定試驗電壓的速度升到您所需試驗電壓，并密切注意測量儀表的指示以及被試品的情況，被試品施加電壓的時間到后。應在數秒內勻速將調壓器返回，高壓降至1/3試驗電壓以下，按一下停止按鈕，高壓、低壓輸出停止，然后切斷電源線，試驗完畢。

工頻耐壓試驗操作過程注意事項

    1、試驗人員應做好責任分工,設定好試驗現場的安全距離,仔細檢查好被試品及試驗變壓器的接地情況,并設有專人監護安全及觀察被試品狀態工作。
    2、被試品主要部位應清除干凈，保持***干燥，以免損壞被試品和帶來試驗數值的誤差。
    3、對大型設備的試驗，一般都應先進行試驗變壓器的空升試驗，即不接試品時升壓至試驗電壓，以便校對好儀表的指示精度，調整好放電球隙的球間距。
    4、做耐壓試驗時升壓速度不能過快，并防止突然加壓，例如調壓器不在零位的突然合閘，也不能突然斷電，一般應在調壓器降至

零位時分閘。
    5、在升壓或耐壓試驗過程中，如發現下列不正常情況，1 電壓、電流表指針擺動很大，2 被試品發出不正常響聲，3 發現絕緣有燒焦或冒煙現象，應立即降壓，切斷電源，停止試驗并查明原因。
    6、使用本產品做高壓試驗時，除熟悉本說明書外，還必須嚴格執行國家有關標準和操作規程?？蓞⒄誈B311—83《電氣設備預防性試驗規程》等。

四、主要試驗設備的選擇

1、試驗變壓器
    其高壓側額定電壓應不小于被試品的zui高試驗電壓，額定電流不小于被試品的***電容電流。被試品的電容電流和試驗變壓器所需容量計算式為：

被試品電容量Cx可由交流電橋測出。常用的被試品電容量按表1選取。

幾種常用被試品的電容量（pF） 表1



2. 調壓設備
       （1）自藕調壓器。其調壓范圍廣、功率損耗小、波形畸變小、選擇這種調壓方式為***。自藕調壓器的容量按0.75 ~ 1倍的試驗

變壓器的容量選擇，適用于容量為100KVA以下的試驗變壓器的調壓。
五、試驗變壓器技術指示

1、使用環境條件
環境溫度不高于+45℃、不低于—20℃；
空氣相對濕度不大于90%；
海拔高度不超過2000米；
2、工作電壓
電源控制箱（臺）輸入電壓為工頻220V或380V、相對誤差不超過±10%；（具體使用電壓根據用戶所定試驗變壓器規格選?。?/span>

3、SDSB（JZ）-30KVA/50KV試驗變壓器參數；
額定容量：30KVA

高壓輸出電壓：50KV （DC70KV）  高壓輸出電流：600mA


輸入電壓：0-400V

輸入電流：75A

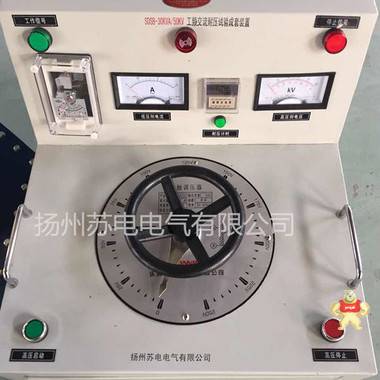

SDKZ-30KVA/0.4kV控制臺
額定容量：30KVA

輸入電壓：220V 50HZ ±10%

輸出電壓：0-400連續可調

輸出電流：75A

儀表電壓：100V

儀表指示：AC50KV

儀表電流：0-75A

本控制臺具有零位保護、過流調節、過流保護、時間調節、時間報警等功能。


量等。用戶對產品有其它特殊要求的（新增功能），請?zhí)峁┰敿氄f明及圖紙。以便我們更快、更好的為您提供滿意的設備。
    我公司可根據用戶的需要在保持試驗變壓器原高壓輸出的基礎上，增加一個5 ~ 25KV的中壓輸出端，即雙套管輸出。此中壓輸出端電壓可供高壓電機做交流耐壓試驗。新增的功能，為用戶節省了一筆購買兩套試驗變壓器的開支。
