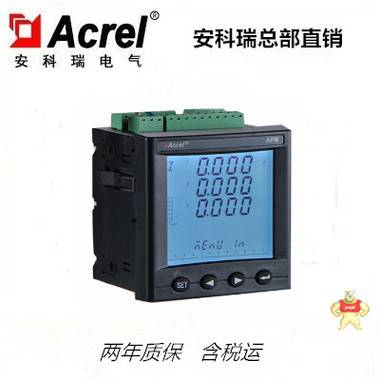

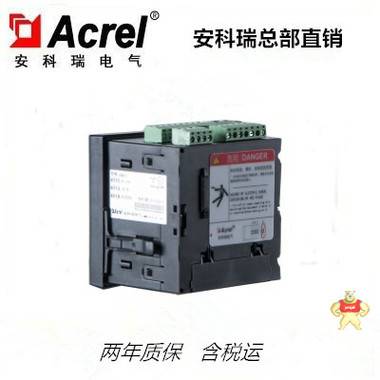

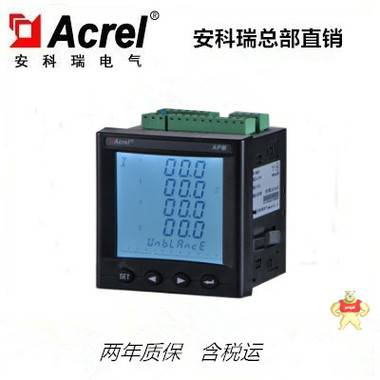

易賣工控網（news.tpt0.cn）提供”安科瑞直銷APM801開孔92mm 精度0.2S級全功能極值監測多功能電表”，產品詳情：品牌/廠家：安科瑞、型號：APM801、成色：全新、貨期：期貨 1天內發貨、保修：730天，更多產品詳情就上易賣工控網。

1. 概述

        安科瑞電氣 APM 系列網絡電力儀表是按 IEC 標準設計，與國際先進技術同步的網絡電 力儀表。具有全電量測量，電能統計，電能質量分析及網絡通訊等功能，主要用于對電網 供電質量的綜合監控。該系列儀表采用了模塊化設計，配合功能豐富的外部 DI/DO 模塊、 AI/AO 模塊、SD 擴展卡事件記錄（SOE）模塊、網絡通訊模塊，可以靈活實現電氣回路全電 量測量及開關狀態監控，雙 RS485 和以太網接口配合可實現 RS485 主站數據抄送，省去數 據交換機。PROFIBUS-DP 接口可以實現高速數據傳輸及組網功能。

2. 產品型號


3. 產品特點 ?

(1)該系列儀表采用 IEC 標準設計（IEC60068-2、IEC 61000-4、IEC 61557-12、IEC 62053-22 等）。 ?

(2)集基本電參量測量、電能統計、需量統計、極值記錄、報警記錄、SOE 事件記錄 等多種功能于一體。 ?

(3)電能質量分析，實時分析不平衡度及各相電壓，電流的總諧波含量，奇偶次諧波 含量，分次（2-63 次）諧波含量。 ?

(4)***路 RS485 接口支持 Modbus-RTU 協議及 DL/T 645（2007）規約，可擴展第二 路 RS485 接口作為 Modbus 主站，配合以太網接口，可用作簡易型串口服務器。 ?

(5)可擴展以太網接口，支持 Modbus-TCP、HTTP、DHCP 協議，實現以太網組網。 ?

(6)可擴展 Profibus 接口，支持 profibus 協議滿足高速通信需求。 ?

(7)可擴展 SD 卡存儲模塊，***可支持 32G，支持報警記錄和事件記錄擴展存儲，支持定時記錄電參量和電能數據，便于運維分析。 ?

(8)防護等級 IP52。 ?

(9)通過電磁兼容試驗（嚴酷等級 4 級）。

4. 功能說明

注 1：諧波測量 2~42 次在頻率 45~65Hz 范圍,精度為 1%，諧波測量 43~63 次在頻率 50Hz，精度為 2%

5. 技術參數

6. 外形尺寸及安裝 類型 參數

7. 儀表及盤面開孔尺寸（單位：mm（in））

接線圖 接線端子示意圖：

信號輸入接線方式：
