1概述
       隨著經濟的飛速發展，能源緊張、環境惡化已受到全球的密切關注，能源是發展國民經濟的重要基礎，為了響應國家號召，走可持續發展的道路，節能降耗是首要任務。其中，電能在所有能源中消耗量比較大，對電能的統一管理顯得尤為重要。只有對電能進行準確可靠的計量，才能從真正意義上節約電能。
      Acrel-3000系列電能管理系統是我公司緊密把握電力系統用戶的需求，遵循電力系統的標準規范而二次開發的一套具有專業性強、自動化程度高、易使用、高性能、高可靠等特點的適用于低壓配電系統的電能管理系統。通過遙測和遙控可以合理調配負荷，實現優化運行，有效節約電能，并有高峰與低谷用電記錄，從而為用電的合理管理提供了數據依據。
2參照標準
GB50052-2009供配電系統設計規范
GB50054-2011低壓配電設計規范
IEC 61587電子設備機械結構系列
（并參考國家電網公司2009年發布的《智能變電站智能控制柜技術規范》）
DL/T448-2000《電能計量裝置技術管理規程》
DL/T 698電能信息采集與管理系統
DL/T 698.1-2009第1部分：總則
DL/T 698.2-2010第2部分：主站技術規范
DL/T 698.31-2010第3.1部分：電能信息采集終端技術規范-通用要求
DL/T 698.35-2010第3-5部分：電能信息采集終端技術規范-低壓集中抄表終端特殊要求
DL/T 698.41-2010第4-1部分：通信協議-主站與電能信息采集終端通信
DL/T 698.42-2010第4-2部分：通訊協議-集中器下行通信協議
DL/T/814-2002配電自動化系統功能規范
GB/T/3047.1面板、架和柜的基本尺寸系列
DL/T5137-2001《電測量及電能計量裝置設計技術規程》
GB2887計算站場地技術條件

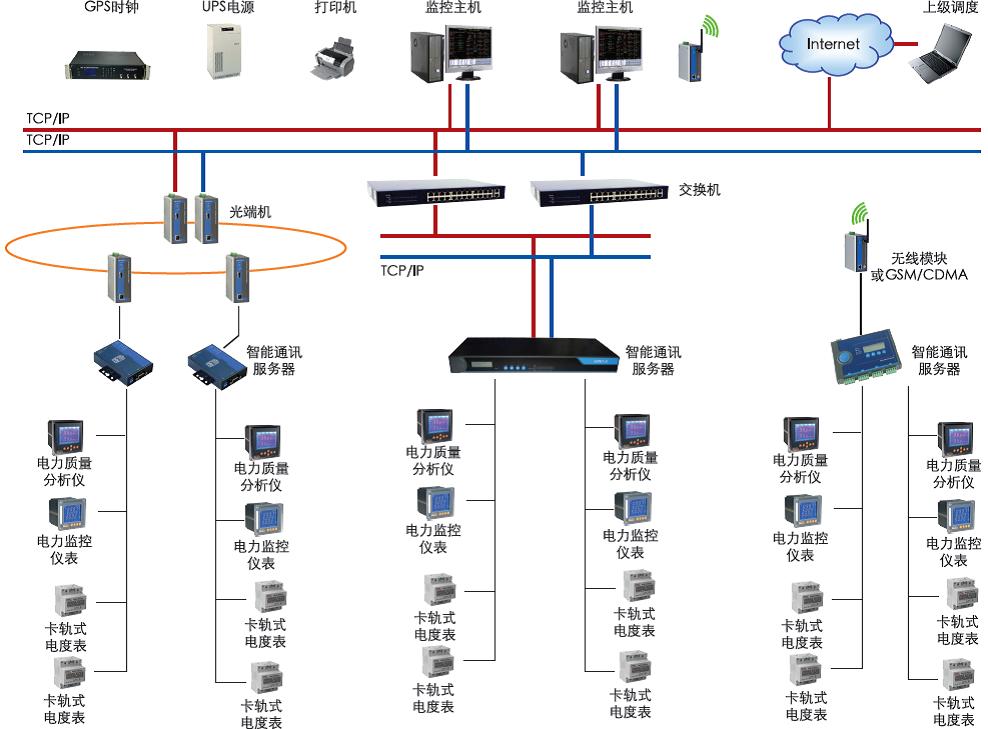

3結構圖


4系統設計參數
遙測正確率：≥99.9%
模擬量測量綜合誤差：＜0.5%
遙測更新周期：＜2S
一般遙測更新周期：＜3S
調用畫面響應時間：＜2S
事故推畫面時間：＜2S
網絡速率：10M/100M
工作環境溫度范圍：-20℃~+55℃
相對溫度：≤95%（25℃）
歷史曲線日?qǐng)?bào)，月報儲存時間≥1年
系統使用壽命：≥5年
系統平均無故障時間MTBF：≥30000小時
5系統功能
① 人機交互界面
       設計適合客戶要求的交互界面；標準圖元庫，方便調用組合；實時數據采集和顯示；數據信息的自動邏輯計算和處理；設備參數遠程更改設定；合、分閘狀態顯示等功能。界面如圖4.5.1、4.5.2

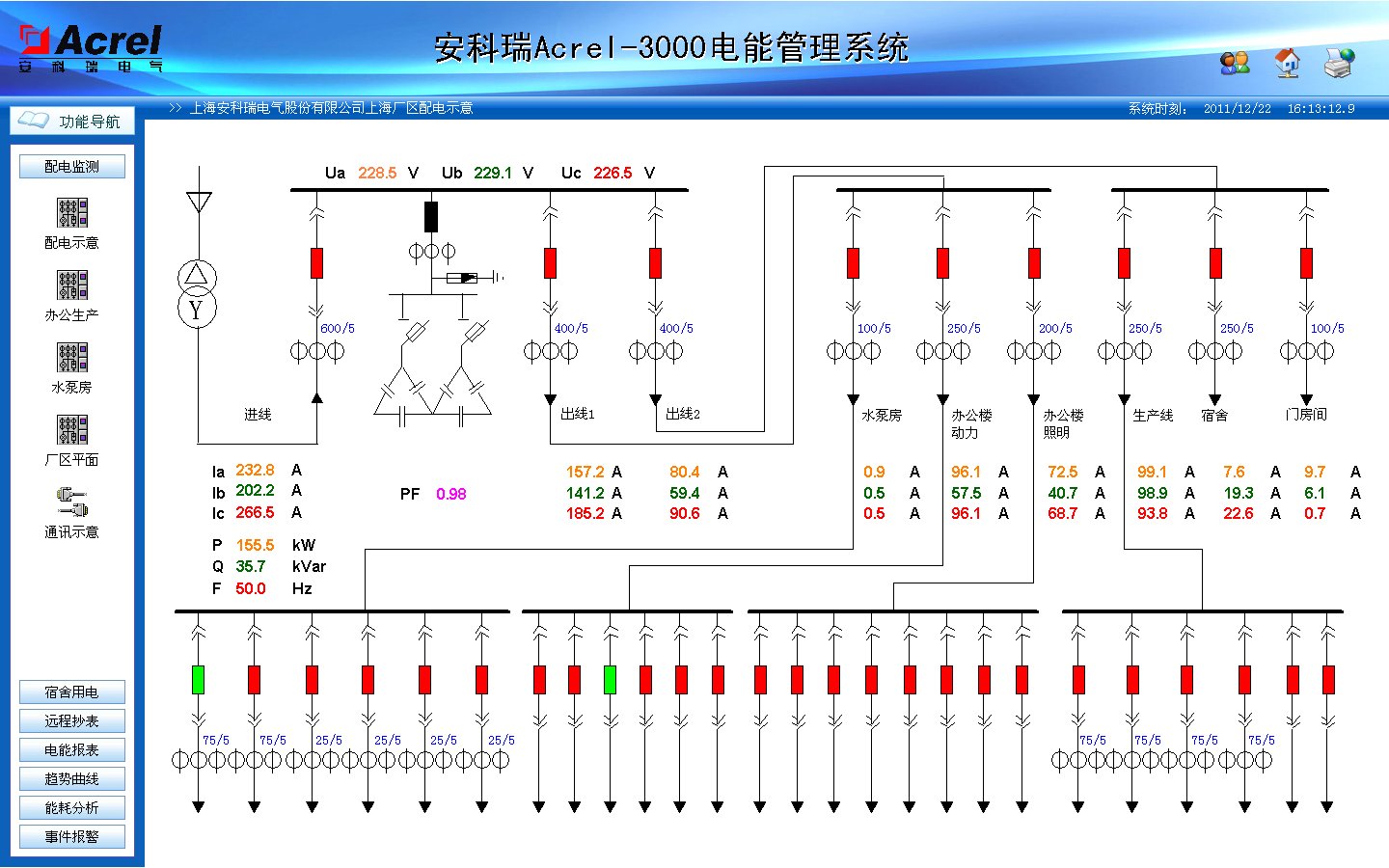

圖4.5.1 配電系統示意圖

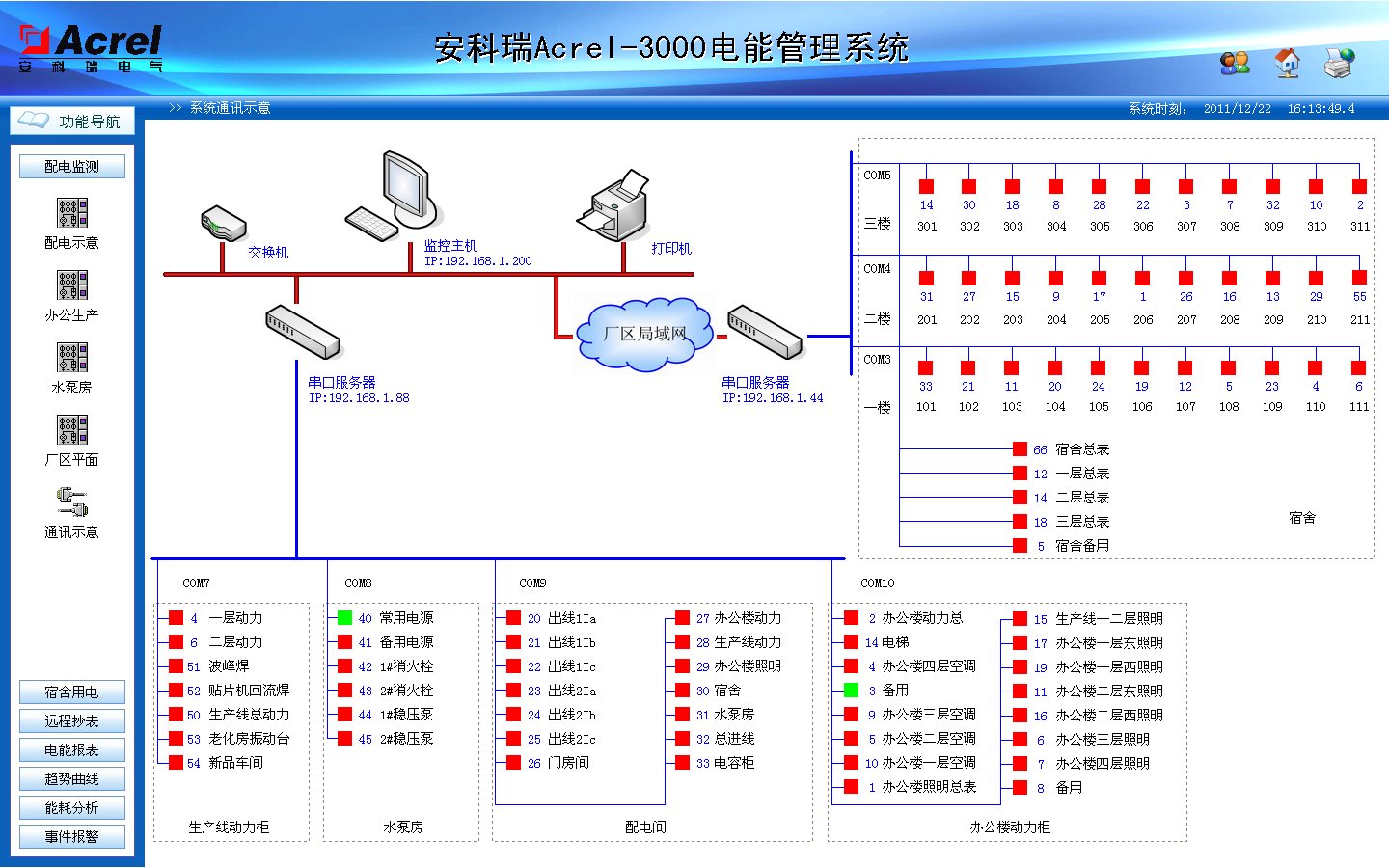

圖4.5.2 系統組網及通訊示意圖
② 曲線及報表管理設置
客戶要求的電參量的趨勢曲線；用電量的歷史趨勢；設計滿足客戶需求的各種報表；自動生成電能計量的日、月、年報表；可根據常用的MS Excel設置模板并生成相應報表，使用戶輕松使用；查詢?nèi)我鈺r(shí)刻報表、顯示并打印。界面如圖4.5.3、4.5.4、4.5.5、4.5.6

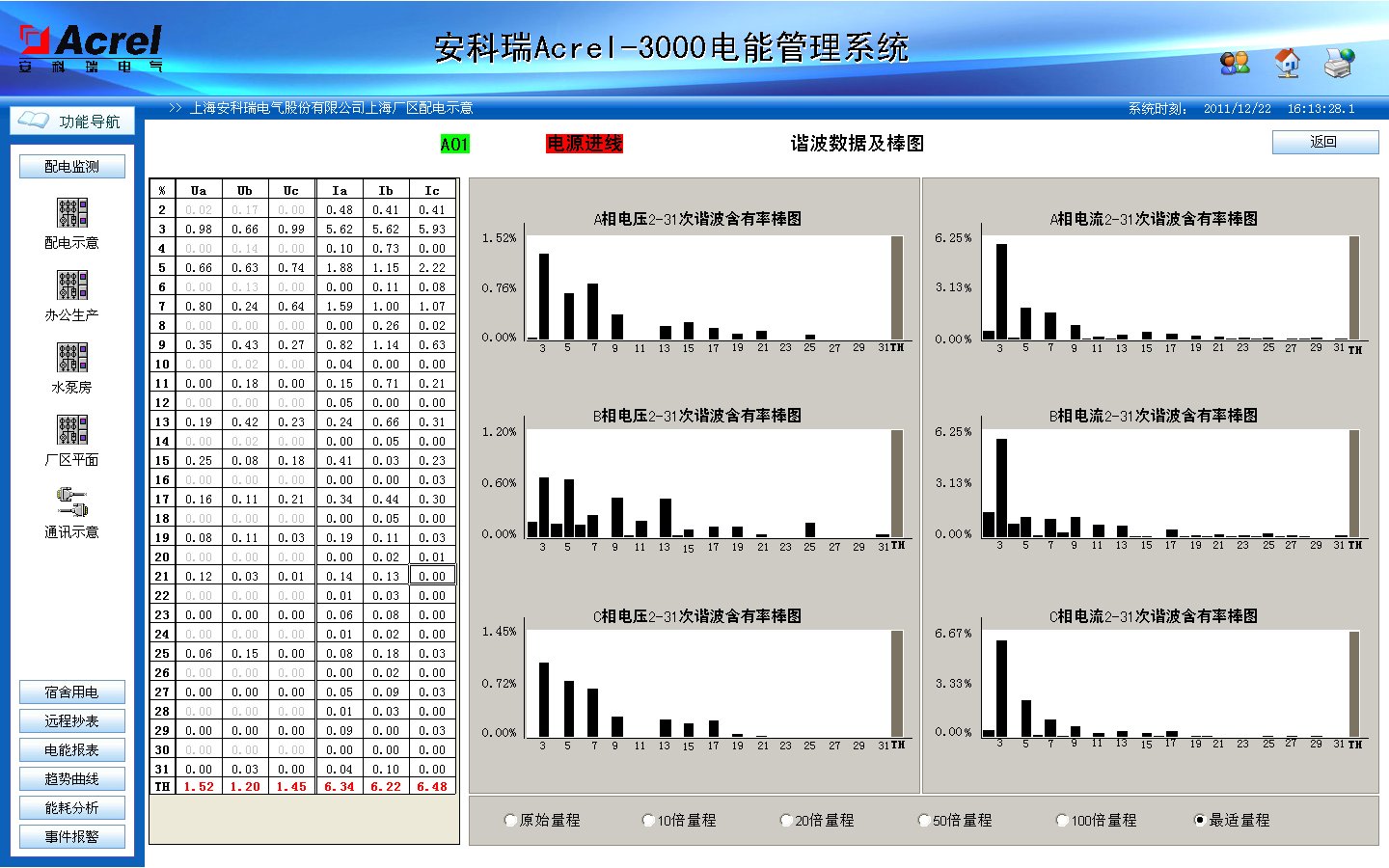

圖4.5.3 諧波數據及棒圖分析

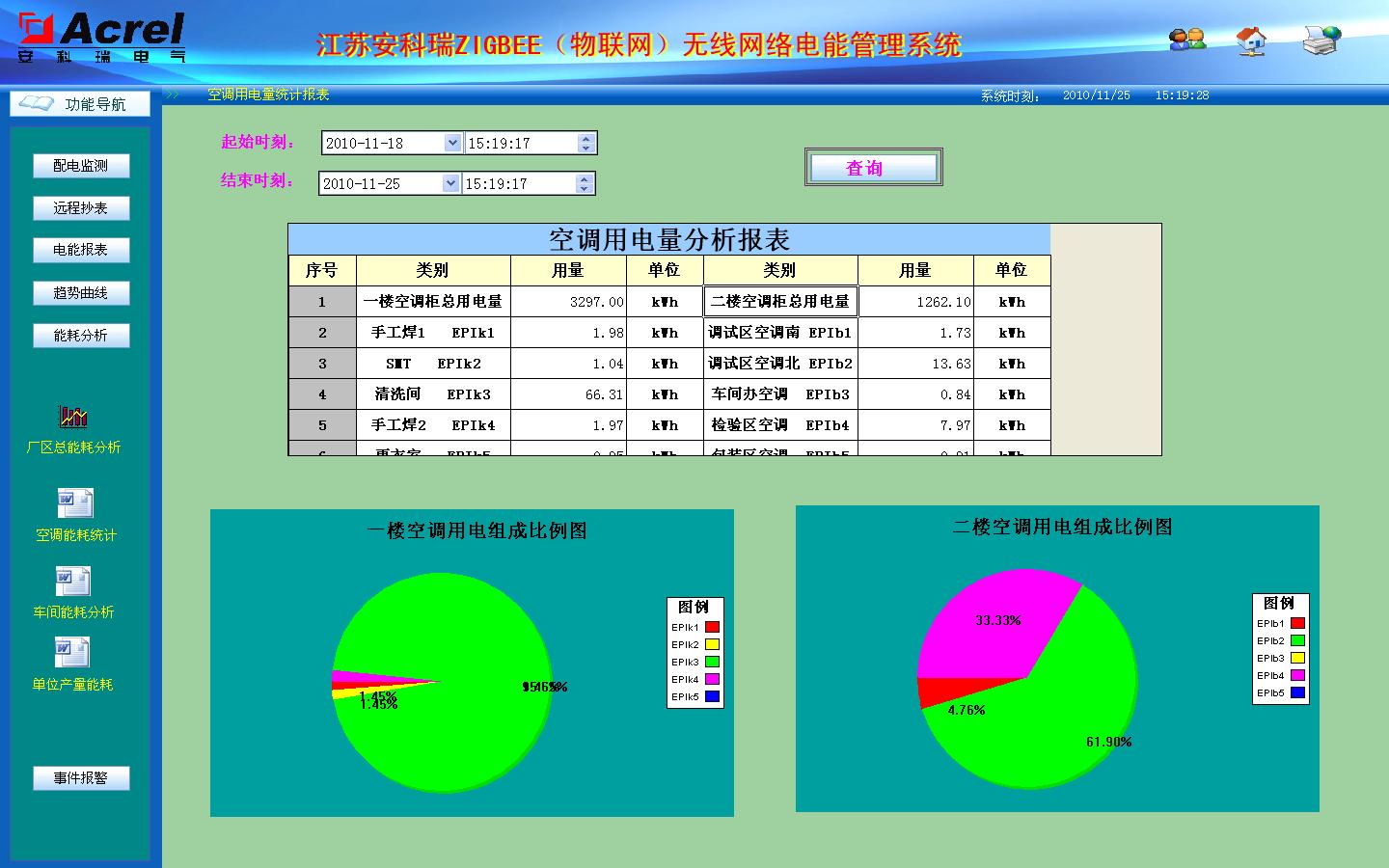

圖4.5.4 用電量報表及餅圖分析

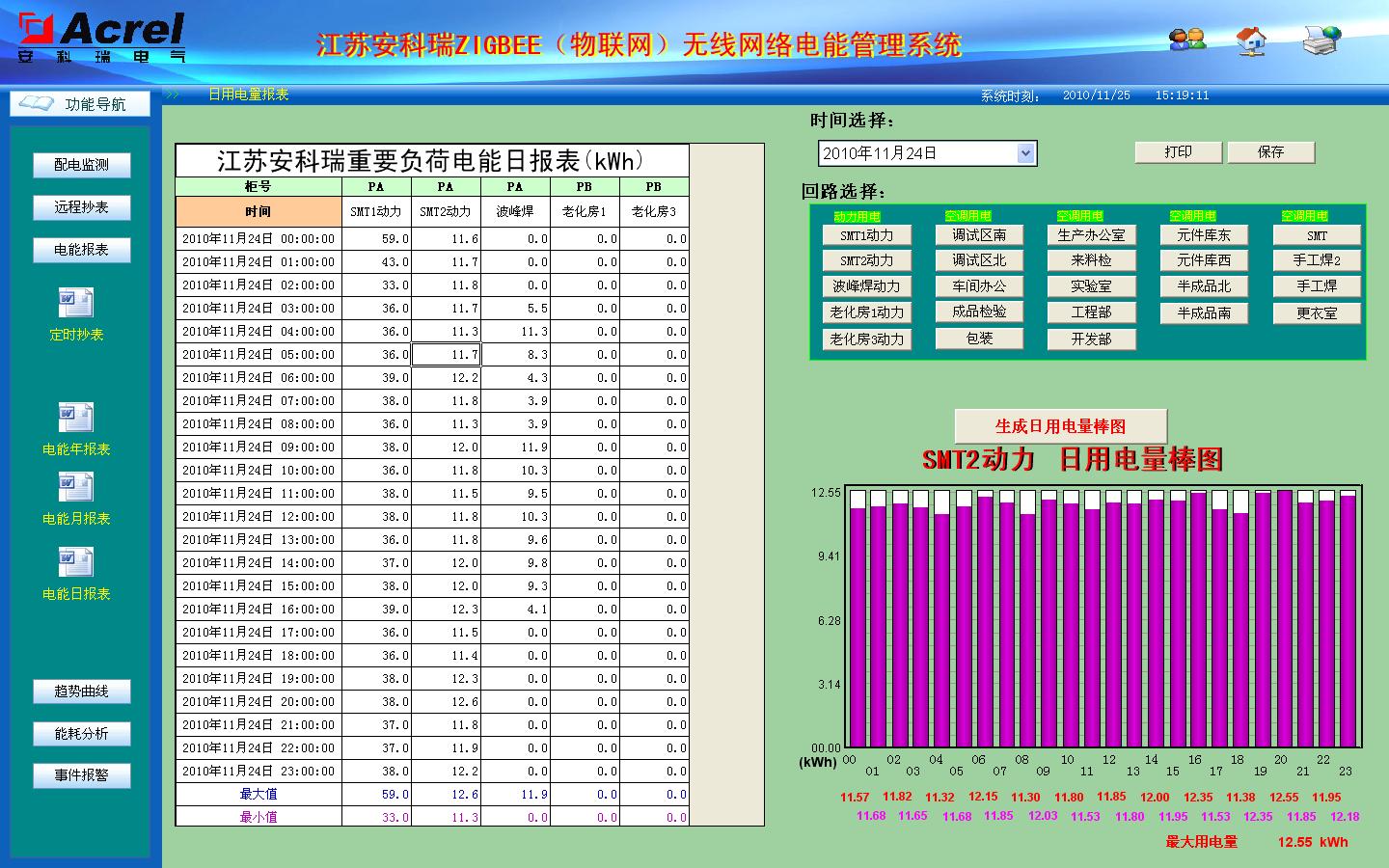

圖4.5.5 各回路用電量報表及棒圖分析

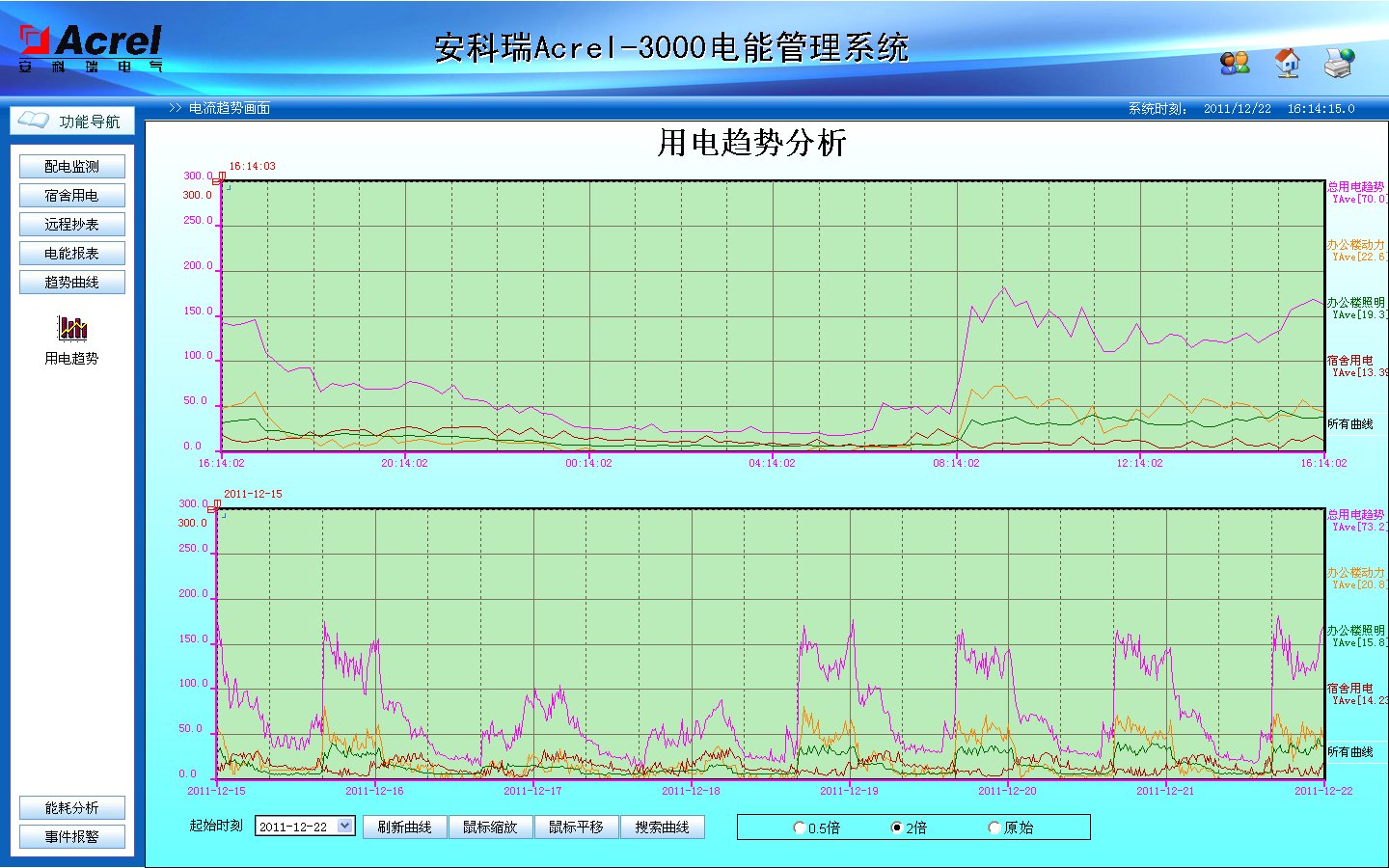

圖4.5.6 用電趨勢曲線分析

③ 后臺數據庫管理

       應用廣泛的數據庫軟件如MSSQL、SQL Server等；建立開放式、網絡化數據庫；存儲指定年限或所有的數據信息；支持C/S、B/S方式遠程訪問，實現數據遠傳。

④ 多級權限用戶管理

      密碼登錄后臺，保證設置安全；高權限對低權限管理，分級操作，各權限均具修改密碼功能。
⑤ 通訊管理設置
       數據采集器各串口自主配置，操作方便；不同設備的通訊協議、通訊波特率自主選擇；系統根據選擇結果自動對該數據采集器相應端口所連各設備進行統一的遙控配置。
⑥ 網絡功能
       雙機熱備功能，支持雙機、雙網、雙設備等冗余，并采用熱備份的形式確保系統穩定可靠的運行，配置簡單、方便。網絡上任意一臺機器可指定為I/O服務器（即前置機），網絡上的其他機器可方便地從該機器上獲取數據。
6 典型方案
