BC2305絕緣電阻測試儀

產品價格：: ￥ 5500.00

立即咨詢：: 在線咨詢 QQ咨詢

品牌：: 康登

成色：: 全新 | 保修365天

此商品已下架()

誠信認證：

在線客服

大家都在看

￥價格面議

￥價格面議

產品分類

銷量排行更多>>

DCC測試導線包電力測試導線包電力專用測試導線包

￥ 480.00

3KV 梅花接線柱JXZ-1（Ⅲ）接線柱

￥ 9.90

原廠直銷 LK2600儀器功能檢查器安規儀器效驗儀說明書說明功能

￥ 480.00

LK2680A醫用耐壓測試儀 LK2680A程控精密交流耐壓儀廠家直銷

￥ 2500.00

神模出廠電機浸漆烘干機 CHL-3AG

￥ 22000.00

易賣工控網（news.tpt0.cn）提供”BC2305絕緣電阻測試儀”，產品詳情：品牌/廠家：康登、型號：、成色：全新、貨期：現貨 1天內發貨、保修：365天，更多產品詳情就上易賣工控網。

我公司生產的BC23系列型智能數字絕緣電阻測試儀采用嵌入式工業單片機實時操作系統，數字模擬指針與數字段碼顯示完美結合，該系列表具有多種電壓輸出等級（250V、500V、1000V、2500V、5000V、10000V）、容量大、抗干擾強、模擬指針與數字同步顯示、交直流兩用、操作簡單、自動計算各種絕緣指標(吸收比、極化指數)、各種測量結果具有防掉電功能等特點。是測量大容量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。
一、 產品特性

1、有多種電壓輸出選擇BC2305(250V/500V/1000V/2500V/5000V)、BC2306(5000V/10000V)，測量電阻量程范圍可達0～400GΩ。

2、兩種方式同步顯示絕緣阻值。模擬指針的采用可容易觀察絕緣電阻的變化范圍，數字顯示的采用可***得出測量結果。

3、采用嵌入式工業單片機和實時操作軟件系統。自動化程度高、抗干擾能力強，儀器可自動計算吸收比和極化指數，無須人工干預。

4、操作界面友好，各種測量結果具有防掉電功能，可連續存儲19次的測量結果。

5、儀表產生高壓時，有提示音輸出并有相應顯示。

6、內置殘留高壓放電電路，測試完畢可自動放掉被測設備上的殘留高壓。

7、交直流兩用，配置可充電池和交流適配器。

儀表采用便攜式設計，便于野外操作。

9、高壓短路電流≥3mA，是測量大型變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。

BC2305絕緣電阻測試儀智能雙顯絕緣電阻測試儀,絕緣電阻測試儀,智能絕緣電阻測試儀,高壓數字絕緣電阻測試儀,數字兆歐表
二、技術指標

表1：BC2305技術指標

型號		BC2305
輸出電壓		250V DC	500V DC	1000V DC	2500V DC	5000V DC
精度	溫度	23℃±5℃
	絕緣電阻	250K～5G ±5％	500K～10G ±5％	1M～20G ±5％	2.5M～50G ±5％	5M～100G ±5％
		其它范圍：±10％
	輸出電壓	2M～10G ±5％	4M～20G ±5％	8M～40G 0～+10％	20M～100GΩ 0～+10％	40M～200G 0～+10％
高壓短路電流		≥3mA
工作電源		8節AA型高容量充電電池，外置充電適配器(或8節AA型堿性電池)
工作溫度及濕度		-10℃～40℃，***相對濕度85％
保存溫度及濕度		-20℃～60℃，***相對濕度90％
絕緣性能		電路與外殼間電壓為1000V DC時，***2000MΩ
耐壓性能		電路與外殼間施加3KV/50Hz正弦波交流電壓，承受1分鐘
尺寸		230mm×190mm×90mm (L×W×H)
重量		3kg
附件		測試線一套，說明書，合格證，充電適配器,電源線

表2：BC2306技術指標

型號		BC2306
輸出電壓		5000V DC	10000V DC
精度	溫度	23℃±5℃
	絕緣電阻	5M～100G ±5％	10M～200G ±5％
		其它范圍：±10％
	輸出電壓	40M～200G 0～+10％	80M～400G 0～+10％
高壓短路電流		≥3mA
工作電源		8節AA型高容量充電電池，外置充電適配器(或8節AA型堿性電池)
工作溫度及濕度		-10℃～40℃，***相對濕度85％
保存溫度及濕度		-20℃～60℃，***相對濕度90％
絕緣性能		電路與外殼間電壓為1000V DC時，***2000MΩ
耐壓性能		電路與外殼間施加3KV/50Hz正弦波交流電壓，承受1分鐘
尺寸		230mm×190mm×90mm (L×W×H)
重量		3kg
附件		測試線一套，說明書，合格證，充電適配器,電源線

三、儀表結構說明

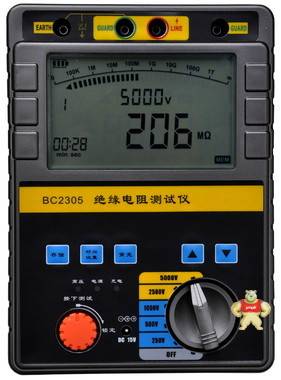

1、面板說明（圖1）

BC2305絕緣電阻測試儀智能雙顯絕緣電阻測試儀,絕緣電阻測試儀,智能絕緣電阻測試儀,高壓數字絕緣電阻測試儀,數字兆歐表

圖1：BC23系列面板結構說明

表3：面板結構圖說明
序號	名稱	功能
(1)	地端（EARTH）	接于被試設備的外殼或地上。
(2)	屏蔽端（GUARD）	接于被試設備的高壓護環，以消除表面泄漏電流的影響。
(3)	線路端（LINE）	高壓輸出端口，接于被試設備的高壓導體上。
(4)	液晶顯示屏	用來顯示測試結果及設定參數（詳見圖2及表4）
（5）	按鍵	存儲鍵：按下此鍵可保存數據或查看歷史測試數據，長按3秒以上可刪除所有保存數據；時間設置鍵：按下此鍵可以設定測試時間（Time1,Time2,Time3）背光鍵：按下此鍵可點亮液晶顯示屏背光，并在90秒后自動熄滅。上鍵：按下此鍵可向前翻閱數據或修改數據；下鍵：按下此鍵可向后翻閱數據或修改數據；
（6）	狀態顯示燈	可顯示高壓輸出，電源工作狀態，充電狀態等信息
(7)	測試鍵	按下開始測試，按下后如順時針旋轉可鎖定此鍵。
（8）	充電插孔	可輸入15-19V直流電，供應充電及儀表工作電源
(9)	波段開關	可實現輸出電壓選擇，電源開關功能

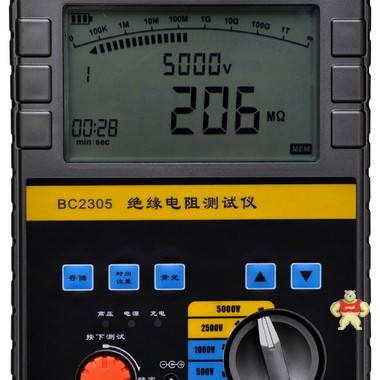

2、液晶顯示屏說明

BC2305絕緣電阻測試儀智能雙顯絕緣電阻測試儀,絕緣電阻測試儀,智能絕緣電阻測試儀,高壓數字絕緣電阻測試儀,數字兆歐表

圖2：液晶顯示屏顯示內容

表4：液晶顯示屏顯示內容說明
序號	定義	說明
(1)	電池狀態	當用電池供電時該符號點亮，電池快用完時為空格閃動
(2)	模擬阻值刻度	用來顯示測試阻值的范圍
(4)	高壓告警	當儀表測試鍵按下并有高壓輸出時該符號點亮
（5）	放電	測試完畢松開測試鍵后如果測試端存在殘留高壓則該符號顯示，儀器內部正在對殘留高壓放電。
（6）	高壓電壓值	輸出高壓值或放電電壓值
(7)	測試結果	測試的阻值結果，有效數字為3位，無窮大顯示為: “---” 測試的吸收比或計劃指數結果
（8）	測試結果的單位	測試結果的單位：KΩ,MΩ,GΩ
(9)	測試編號（次數）	可保存1-19次的測試結果數據
（10）	計時符號	當處于測試狀態時，該符號閃動，正在測試計時。
(11)	測試時間	測試時顯示的時間
（12）	min:sec	時間格式為：分鐘：秒
（13）	Time1	到時間提示，缺省值為：15秒
（14）	Time2	到時間提示并計算吸收比，缺省值為：1分鐘
（15）	Time3	到時間提示并計算極化指數，缺省值為：10分鐘
（16）	K	吸收比符號，當?shù)?font face="Times New Roman">Time2計算完吸收比后，在（7）中顯示結果，并點亮該符號。
（17）	PI	極化指數符號，當?shù)?font face="Times New Roman">Time3計算完極化指數后，在（7）中顯示結果，并點亮該符號。
（18）	MEM	存儲符號，當按存儲鍵顯示測試結果時，該符號點亮。

易賣工控網供應商上?？档请姎饪萍加邢薰緸槟峁〣C2305絕緣電阻測試儀的詳細產品價格、產品圖片等產品介紹信息，您可以直接聯系商家獲取BC2305絕緣電阻測試儀的具體資料，聯系時請說明是在易賣工控網看到的。
