技術參數

1、相位差準確度：誤差≤5°。

2、頻率準確度：±0.1HZ。

3、可跨電壓測量范圍為5V～220KV。

4、發射器和接收主機的***傳輸視距約100米。

5、真人語音提示測量結果和操作步驟。

6、屏幕（2.8英寸液晶彩屏）同時顯示2條線路相位差、頻率、失量圖和同異相結果。

8、無操作30分鐘自動關機。

9、發射器和接收器均內置可充電鋰電池，且電池可拆卸更換。

10、主機電池容量為2500mAH，發射器電池容量為450mAH。

11、高壓測量時泄漏電流<10uA。

12、發射器工作功耗<0.1W，接收主機工作功耗<0.3W。

13、工作環境：-35℃--- 45℃ 濕度≤95%RH。

14、儲存環境：-40℃--- 55℃ 濕度≤95%RH。

15、整機重量：約5KG。

16、儀器包裝尺寸：長71cm*寬26cmm*高11cm。

1、儀器外觀簡

、儀器操作簡介

提示：

(1) 接收主機默認不配備GPS功能。如需要遠程測量，請購買時聲明配置GPS功能，或發回廠家升級GPS功能。

(2) 如需使用GPS遠程核相功能，至少應有2臺主機配備了GPS功能。

2、儀器自檢方法

發射器連接測試線(操作圖如下)。發射器啟動，蜂鳴2秒，紅綠兩指示燈交替閃爍。接收主機開機，在測量界面顯示對應發射器信息。則發射器與主機工作均正常。異?，F(xiàn)象及其處理，請?jiān)斠妰x器檢查與故障判斷。

提示：自檢時兩發射器與接收主機的距離大于0.5米為宜。當距離小于0.2米時，可能只連接了1個發射器而主機顯示2個發射器信息。此現象為正?，F(xiàn)象，不影響儀器使用。當2個發射器都接電時，儀器顯示不受短距離影響。

六、近距離核相操作

將X、Y兩個發射器分別掛接到兩帶電線上。接收主機開機，選擇“測量”-“兩相核相”，觀看測量結果。

相位差≥30度時為異相，語音提示“異相”；相位差<30度為同相，語音提示“同相”。操作示意圖如下：

測試結果分析

提示：

兩線路頻率不相同時，需要使用準同期并列裝置控制發電機的頻率相位，使發電機的相位和頻率與主網一致后才可以并網送電。準同期與自同期并列操作見附錄B。

七、各電壓等級操作說明：

提示：

(1) 部分開關柜裝配了帶電顯示器，其上有取電點，可用于核相。其電壓約為5V。具體操作可參照開關柜感應取電點核相。

(2) 380V/220V～36V電壓范圍內請盡量使用自檢測試線，自檢測試線插頭內部有限流電阻，人接觸鱷魚夾不會引起觸電，以保證人身安全。自檢測試線是專門定制的測試線，請不要用直通導線替換。

(3) 發射器塑料外殼耐壓大于1KV。

八、開關柜感應取電點測量

開關柜感應取點點，包括PT二次側取電點、CT二次側取電點、帶電顯示器取電點。下述以帶電顯示器為例。

將帶電顯示器取電點通過測試線（一端香蕉頭，另一端鱷魚夾）與發射器上端鉤子相連，發射器充電孔通過測試線（一端充電端，另一端鱷魚夾）與接地體相連。線路連接方法如下圖，結果查看方法與高壓測試相同。

十、儀器檢查與故障判斷

提示：發射器和主機均應在電池電量有剩余的條件下操作。

十一、維護保養

1、長期不使用時請充滿電后再存放。

2、本產品不宜存放在潮濕、高溫、多塵的環境中。

3、絕緣桿首次使用前應做耐壓試驗，且每年進行一次耐壓試驗。

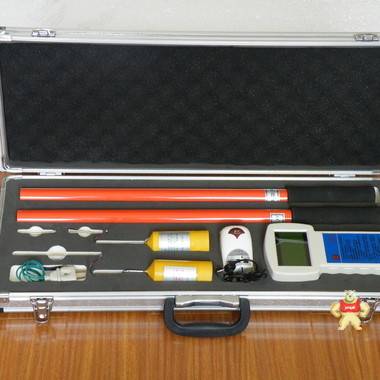

十二、出廠配置清單

提示：

(1) 尖頭端子為發射器頭部彎鉤的替換品。

(2) 自檢測試線內部有電阻。市電時人接觸鱷魚夾不會被電到。

(3) 接地線為直通導線，只用于低壓（電壓<1KV）場合，高壓時嚴禁使用。
