易賣工控網（news.tpt0.cn）提供”側裝式磁翻板液位計”，產品詳情：品牌/廠家：日豐儀表、型號：RF-UHZ、成色：全新、貨期：現貨 1天內發貨、保修：365天，更多產品詳情就上易賣工控網。

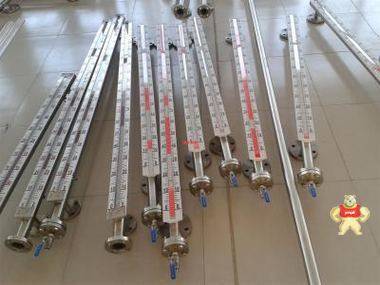

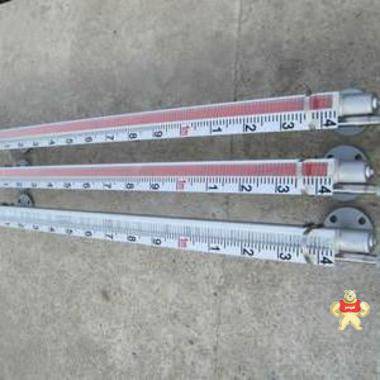

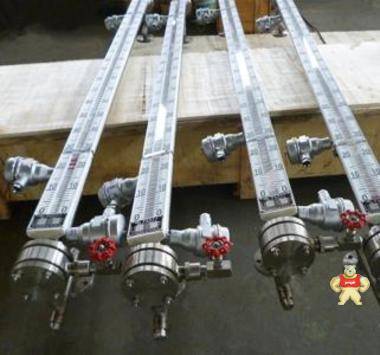

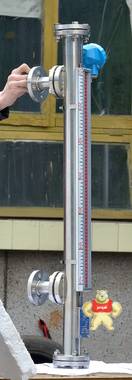

    側裝式磁翻板液位計是采用現場安裝的直讀式液位儀表及變送單元，采用推薦不銹鋼材料，以化學工業部頒布的HG/T21584磁性液位計標準制作而成，檢測部分和顯示部分完全隔離?，F(xiàn)場當被測量容器中的液位升降時，液位計主導管內的磁性浮球也隨之升降，浮球內的***磁鋼通過磁耦合作用傳遞到現場指示器，驅動紅、白翻柱轉動，當液位上升時，翻柱由白色轉成紅色；當液位下降時，翻柱由紅色轉成白色。指示器的紅、白交界處即為容器內液位的實際高度。

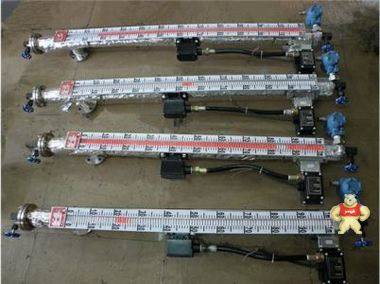

    遠傳型磁翻板液位計通過配遠傳變送器，將現場數據傳送至二次顯示表或DCS系統。
適用場合：
    磁翻板液位計廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。
特點
◇具有就地顯示、信號遠傳、液位報警功能
◇液位高度指示很直觀，液體顯示藍色、氣體顯示紅色
◇可遠傳控制，輸出信號：4～20mA疊加HART協議
◇輸出開關量報警信號
◇帶夜光現場指示
◇可捆綁磁致伸縮式液位計，精度更高
產品性能
 1.工作壓力：0～16MPa
 2.測量范圍：0～15000mm，顯示誤差：±10mm或1.0℅FS
 3.連接法蘭：DV20  DV25 特殊可訂做
 4.介質溫度：-70℃～+450℃
 5.環境溫度：-30℃～+80℃
 6.輸出電流：4～20mADC
 7.工作電壓：8～24VDC
 8.材質：304,316,316L

側裝式磁翻板液位計結構及工作原理
    1、基本型
    根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的***磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。
    2、電遠傳
    在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。
    3、上下限開關輸出
    在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。

系統構成及接線
    1、上下限開關輸出
    由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。
    2、電遠傳
    由測量單元和變送單元兩部分組成。
    3、本安防爆
    a 帶本安防爆，上、下限開關輸出型
    防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。(圖三)
    b 帶本安防爆遠傳型
    適合使用于∏類電氣設備(工廠用)、C級氣體，最高表面溫度組別T4(135℃)。(圖四)
    c 使用注意事項
    ①變送器外殼設有外接地，用戶使用時必須可靠接地。
    ②安全柵的使用應遵守有關使用說明內容。
    ③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m，電纜允許分布電容為0.8μF。

側裝式磁翻板液位計的主要技術參數

基本型
測量范圍(即安裝法蘭中心距)
500、800、1600、1400、1700、2500、4000、6000、1000；
現場指示精度：	±mm
工作溫度：	-196℃～200℃
介質密度差：	≥0.15g/cm3(測量界位)
介質密度：	≥0.45g/cm3(測量界位)
介質穩波：	≤1st(10-4m2/s)

過程連接法蘭

當浮子液位計壓力等級為PN1.6、2.5、4.0Mpa時，其過程連接法蘭均接JB82.2-94可動凸面法蘭制造(即PN2.5Mpa的壓力等級仍配PN4.0Mpa等級的法)，用戶自配凹面法蘭(可與帶傲凹面法蘭的閥門直接連接。)當浮子液位計壓力等級為PN6.4、10.0、16.0Mpa時，其過程連接法蘭為JB82.0-91、DN25固定凸面法蘭制造，過程邊接法蘭等級與浮子液位計相同。(可與帶傲凹面法蘭的閥門連接)。
    用戶如需特殊法蘭(如HGJ、GB、ABSI等標準，)需在訂貨時注明環境振動：頻率≤25HZ、振幅≤0.5mm(在實際運行狀態下)

液壓報警器

輸出形式：三常開、三常閉開關信號
能點容量：220VAC 2A
工作壽命：>105次
報警精度：±5mm
供電電源：24VDC、220VAC 50Hz
環境溫度：-40～60℃
出線口接頭：內螺紋M20×1.5
防爆型式標志：本安型ibllBT4

隔爆型diBT4

液位遠傳裝置

遠傳量程：0～6000mm(任意選用)
精度：±10.0mm
回差：±10.0mm
輸出信號：4～20mADC
遠傳***距離：3km
負載電阻：250Ω(不包括導線電阻200Ω)
供電電源：24VDC、220V.AC 50Hz；
環境溫度：-40～60℃
出線口接頭：內螺紋M20×1.5
防爆型式標志：本安型ibllBT5
              隔爆型diBT5

有關參數選用

防腐型材料（表1）

代號	名稱	適用范圍
PVC	聚氯乙烯	水、污水、輕微的腐蝕液體
PP	聚丙烯	耐酸、堿、油脂、油和油劑
PE	聚乙烯	耐烯酸、堿、酒精、汽油溶劑
PTEE	聚四氟乙烯	耐所有化學品
PVDF	聚偏氟乙烯	耐油和油脂、酸堿溶劑
PUR	聚氨脂	耐燃料、熱油和油的液體
PA	聚酰胺	耐油、油脂溶劑

國內外常用不銹鋼材料對照表（表2）

中國	美國	德國	日本
1Cr18Ni9Ti	321	1.4783	SUS32
0Cr18Ni2Mo2Ti	316	1.4571
0Cr17Ni12Mo2	316	1.4401	SUS316L
0Cr17Ni14Mo2	316L	1.4435	SUS316
0Cr18Ni9	304	1.4301	SUS304

液體介質密度與沉筒距對照表（表3）

液體介質密度	沉筒距	常用液體介質
0.45~0.60	450~600	液化石油氣、液氨
0.61~0.74	300~500	汽油、丁二烯
0.75~0.85	250~300	甲醇、輕油、二甲苯
0.86~0.99	220~250	丙醇、啤酒
1.00~1.10	200~220	水、醋酸
1.11~1.25	170~200	鹽酸、焦油
1.26~1.39	160~170	液堿、20％稀硫酸
1.40~1.59	150~160	液氯、氯仿、濃硫酸
1.60~2.00	120~150	氟油、98％硫酸

產品選型表：

型號

代 號

說 明

RF-UHZ

□

□

□

□－

□

□

□

□－

□

□－

□

□

□

側裝式磁翻板液位計

功能

A B

液面（可省略） 界面

顯示方式

F G H I J K

翻板標準（可省略） 翻板上裝 翻板下裝 翻柱標準 翻柱上裝 翻板下裝

結構形式

R T V

普通（可省略） 夾套 防霜

壓力

□

Mpa

使用溫度

B C D

低溫－40℃－150℃ 常溫－20℃－150℃（可省略） 高溫0℃－350℃

連接法蘭

G H I J K L M X

DN10(按同等壓力標準，法蘭面為凸面) DN15(按同等壓力標準，法蘭面為凸面) DN20(按同等壓力標準，法蘭面為凸面) DN25(按同等壓力標準，法蘭面為凸面) DN32(按同等壓力標準，法蘭面為凸面) DN40(按同等壓力標準，法蘭面為凸面) DN50(按同等壓力標準，法蘭面為凸面) 其它

擾污閥

A B

無（可省略） 有

長度

□

mm

介質密度

□

g/cm3

材料

P V F G H I L R S T X

PP PVC 不銹鋼襯四氟 不銹鋼襯四氟 不銹鋼襯PP 不銹鋼襯PVC 玻璃鋼襯PP 304(可省略) 321 316L 其它

控制

A B C D X

無（無省略） 上限（觸點24V100mA） 下限（觸點24V100mA） 上下限（觸點24V100mA） 其它

報警

A B C D X

無（無省略） 上限（觸點24V100mA） 下限（觸點24V100mA） 上下限（觸點24V100mA） 其它

防爆

6 7 8

普通型（可省略） 本安型 隔爆型

產品使用維護說明
使用:
1．為防止遠輸或搬遠過程中浮子上下移動造成損壞，特用液位計出廠配套的校正磁鋼在主導管外側（貼有彩色標識）將磁性浮子吸住。所以在收到產品或安裝后，請將校正磁鋼取下，以便浮子能隨液位上下移動，使用前若磁翻柱翻轉顏色不一致，可用校正磁鋼將其有吸順，儀表即可正常工作。
2．液位計安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示有紅色，零位以上顯示為白色。
3.液位計投入遠行時應先打開上引液管閥門，然后，漫漫開啟下引液管閥門，讓液體介質平穩地進入主導管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂（若遇此現象，可用磁鋼重新校正）。安裝使用和維護
    1、液位計安裝必須垂直，以保證浮球組件在主體管內能上下運動自如（如圖三）
    2、***在容器與液位計之間裝截止閥，以便清洗和檢修液位計時切斷物料。
    3、液位計主體管周圍不容許有導磁體靠近，否則直接影響液位計正常工作。
    4、液位計安裝完畢后，需要用磁鋼進行校正，對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。
    5、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻柱翻黑心失靈或亂翻（若出現此現象待興衰液面平穩后可用磁鋼重新校正）
    6、因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出小液位計主體管外。待液位計安裝完畢，打開底部排污法蘭，再將浮球組件重新安裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。
    7、根據介質情況，可定期打開排污法蘭清洗主體管內沉淀物質。
