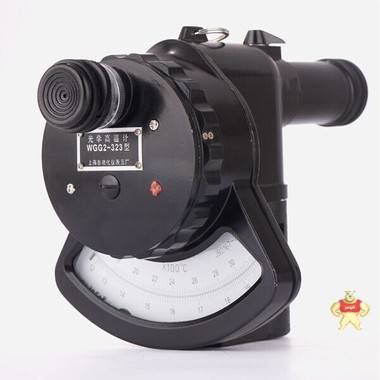

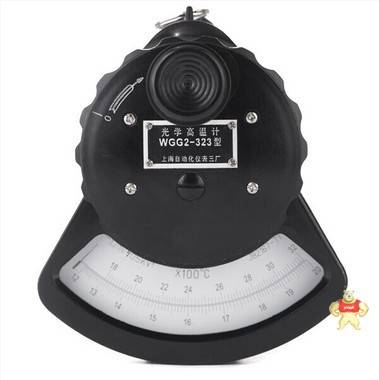

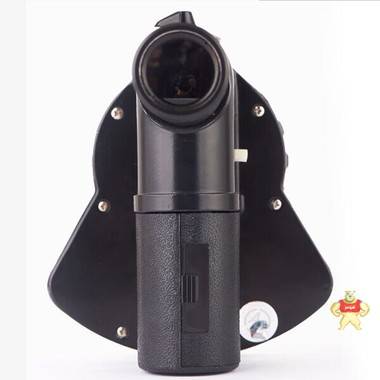

易賣工控網（news.tpt0.cn）提供”WGG2-323型光學高溫計1200-3200℃上海自動化儀表三廠現貨供應 上海自動化”，產品詳情：品牌/廠家：其他品牌、型號：WGG2-323、成色：全新、貨期：期貨 1天內發貨、保修：365天，更多產品詳情就上易賣工控網。

---

光學高溫計是一種非接觸式的高溫測量儀表，當測量溫度在熱電偶不適用或不可裝置的情況下，可以使用光學高溫計來測量。目前，光學高溫計被廣泛應用于測量澆鑄、軋鋼、玻璃熔融、鍛打、熱處理等溫度，是冶金、化工和機械等工業生產過程中不可缺少的測溫儀表。



型號規格

---

產品型號	測量范圍℃	量程℃	允許基本誤差℃	附注
WGG2-323	1200～3200	1200～2000	±30
		1800～3200	±80



結構與原理

---

產品的原理基于維恩公式，采用已知溫度的亮度（高溫計燈泡的燈絲的亮度）與被測物體的亮度進行比較來測量物體的溫度，通過光學系統在一定波段（0.66μm）范圍內比較燈絲與被測物體的表面亮度，使燈絲的亮度和被測物體的亮度相均衡，讀出物體的亮度溫度。
瞄準被測物體，接通電源，使用切換量程，根據吸收玻璃旋鈕的指向進行選擇。旋轉滑線電阻盤，使燈絲的電流逐漸的增大，調節燈絲的亮度到燈絲頂部的象隱滅在被測物體的像中，讀取顯示的溫度值。光學高溫計燈泡燈絲的隱滅情況如圖所示。

電流過低                               正常                                 電流過高
調整亮度時燈絲的隱滅情況





光學高溫計是按絕對黑體進行溫度刻度的，但在實際使用中，大部分被測物體的單色發射率ελ都小于1，故用光學高溫計測得的亮度溫度S℃總是低于該物體的真實溫度T℃需要按照附表2修正曲線加以修正。
修正公式：
真實溫度T℃=光學高溫計讀數S℃+溫度修正值Δt℃
物體的真實溫度T℃和其亮度溫度S℃及單色發射率ελ的關系式如下：

1 T+273

=

1 S+273

+1.0404×10-4logελ



修正方法：
根據被測對象，從附表1中查出其單色發射率ελ。由高溫計的最終讀數S℃,從曲線圖的橫坐標中查出其對應位置，再從縱坐標中查出對應S℃及該種物體的單色發射率ελ時的溫度修正值Δt℃。由修正公式求出其真實溫度T℃。

附表1.有效波長λ=0.66μm時各種金屬材料的單色輻射率





材料名稱	表面無氧化層		有氧化層光滑表面
	固態	液態
鋁	—	—	0.22～0.4
銀	0.07	0.07	—
銅	0.35	0.37	0.8
鑄鐵	0.37	0.4	0.7
銅	0.1	0.15	0.6～0.8
康銅	0.35	—	0.84
鎳	0.36	0.37	0.85～0.96
鎳鉻合金
90%Ni，10%Cr	0.35	—	0.87
80%Ni，20%Cr	0.35	—	0.90
鎳鉻合金
95Ni，Al，Mn，Si	0.37	—	—
磁器	—	—	0.25～0.50
石墨（粉狀）	0.95	—	—
碳	0.80～0.93	—	—

附表2. 光學高溫計讀數修正曲線圖



外形尺寸

---



主要參數
測量范圍1200～2000℃	基本誤差±30
測量范圍1800～3200℃	基本誤差±80
環境溫度	10~50℃
相對濕度	80%
物鏡與目標之間的距離	≥700mm
標尺長度	≥90mm
凈重	約1.8kg
外形尺寸	約252x140x164mm
