易賣工控網（news.tpt0.cn）提供”超聲波液位計 江蘇日豐儀表有限公司”，產品詳情：品牌/廠家：日豐儀表、型號：RF-CYW、成色：全新、貨期：期貨 3天內發貨、保修：365天，更多產品詳情就上易賣工控網。

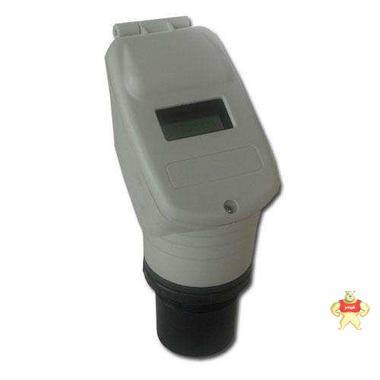

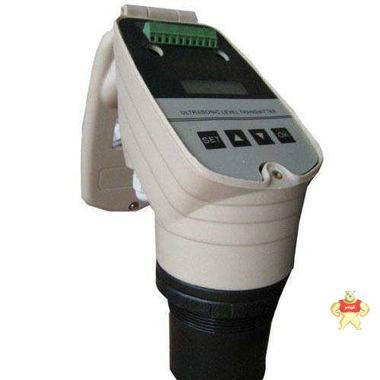

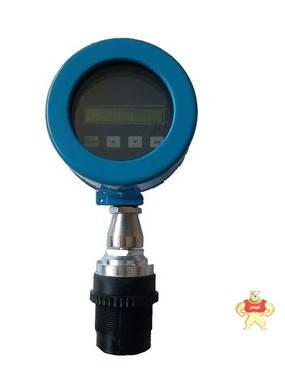

    超聲波液位計是一款非接觸性測量的液位儀表，使用測量的介質基本沒有限制，采用微處理器控制，通過壓電晶體或者磁致伸縮傳感器轉換成電信號，并由聲波的發射和接收之間的時間來計算出被測液體表面的距離，具有價格低、體積小、重量輕、應用范圍廣等特點，超聲波液位計廣泛應用于水處理、污水處理、泵房、集水井、生化反應池、沉淀池、電力、礦山、灰漿池、煤漿池、水處理等等行業對液體和散裝固體非接解式物位測量，也可用于遠程物位監控和泵的控制。
超聲波液位計的工作原理
超聲波液位計工作原理是由超聲波換能器（探頭）發出高頻脈沖聲波遇到被測物位（物料）表面被反射折回反射回波被換能器接收轉換成電信號，聲波的傳播時間與聲波的發出到物體表面的距離成正比，探頭部分發射出超聲波，然后被液面反射，探頭部分再接收，探頭到液（物）面的距離和超聲波經過的時間來計算出被測液體表面的距離。

超聲波液位計技術指標
測量范圍： 0～20m（根據實測量程選定）
盲    區： 0.25m～0.6m
測距精度： 0.3%（標準條件）
測距分辨率：    1mm
壓    力： 常壓
儀表顯示： 自帶LCD顯示液位或空間距離
模擬輸出： 4～20mA
數字輸出： RS485、Modbus協議或定制協議
供電電壓： DC24V/AC220V，防雷裝置內置
環境溫度： －20℃～＋60℃
防護等級： IP65

類型 內容	二線制	四線制

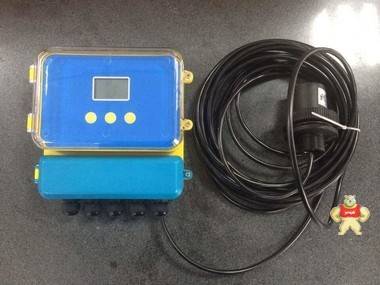

	一體式	一體式	分體式
測量范圍	0～5m、0～10m、0～15m、0～20m
盲    區	0.25m～0.8m（視測量范圍而定）
測量精度	±0.3%FS* （標準條件*）
分 辨 率	1mm
儀表顯示	中英文顯示液位、距離、電流、回波波形、歷史曲線
供電電壓	DC12V～36V / 22mA	DC12V～36V / 80mA 或AC85V～265V / 5W
模擬輸出	4～20mA環路電流輸出 負載小于400歐姆	4～20mA/bit12電流輸出 負載小于500歐姆
數字輸出	HART 5.0（選配）	RS485/Modbus-RTU
開關量輸出	無	2路SPST繼電器	4路SPST繼電器
		觸點功率3A 250VAC / 5A 30VDC
電氣接口	PG9防水接口		PG11防水接口
過程接口	G2（可定制G1 1/2）
變送器材質	ABS工程塑料
探頭材質	普通防水ABS  / 耐腐蝕ETFE / 也可定制聚四氟乙烯PTFE探頭
探頭線長度	無		小于200米
環境溫度	－20℃ ～ ＋60℃*
防水等級	IP67		IP65
	常年處在潮濕環境下，建議在防水接頭、儀表蓋縫處涂玻璃膠
過程溫度	－40℃ ～ ＋90℃（超過＋70℃需在訂購時注明要求）
過程壓力	0.8～3bar / 海拔小于2000米

超聲波液位計特點
Ø  多達四種顯示模式，可顯示液位、距離、回波波形、歷史曲線。
Ø  內部集成溫度傳感器，實時對聲速進行溫度補償。
Ø  借助圖形液晶顯示、鍵盤，可現場進行參數設置。
Ø  自帶4～20mA電流模擬、液位模擬診斷功能。
Ø  可選擇中、英文顯示。也可選擇米、英寸。
Ø  自動檢測現場電氣干擾，并進行干擾抑制。
Ø  所有輸入、輸出線都有過壓、過流保護。
Ø  提供報警電流輸出功能。
Ø  非接觸測量，壽命長。
儀表安裝原則
1）探頭發射面到最低液位的距離，應小于選購儀表的量程。
2）探頭發射面到最高液位的距離，應大于選購儀表的盲區。
3）探頭的發射面應該與液體表面保持平行。
4）探頭的安裝位置應盡量避開正下方進、出料口等液面劇烈波動的位置。
5）若池壁或罐壁不光滑，儀表安裝位置需離開池壁或罐壁0.3m以上。
6）若探頭發射面到最高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管管徑
大于120mm，長度0.35m～0.50m，垂直安裝，內壁光滑，罐上開孔應大于延伸管內
徑?；蛘邔⒐茏油ㄖ凉薜祝軓酱笥?0mm，管底留孔保持延伸管內液面與罐內等高。

安裝注意事項
1）儀表在室外安裝建議加裝遮陽板以延長儀表使用壽命。
2）電線、電纜保護管，要注意密封防止積水。
3）儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，建議在儀表的進出線端另外
安裝專用的防雷裝置。
4）儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，建議在液位儀周圍加設防高、低溫裝置。
保修政策：
用戶在維修時請出示保修卡。在保修期內因正常使用出現的故障，可憑
保修卡享受規定的免費保修。
保修期限：本公司產品保修期由驗收日期起算十二個月內。
以下情況不在免費保修范圍內：
產品或其部件已超出免費保修期。
因使用環境不符合產品使用要求而導致的硬件故障。
因不良的電源環境或異物進入設備所引起的故障或損壞。
由于未能按使用操作手冊上所寫的使用方法和注意事項進行操作而造成的故障。
由于不可抵抗力如：雷電、水火災等自然因素而造成的故障。
擅自拆機修理或越權改裝或濫用造成的故障或損壞。
