    雷達液位計采用了26GHz的高頻發射頻率，屬于高頻雷達液位計。天線被進一步的優化處理，處理器也作了相應的提升，加大了測量距離和精度。該系列為高壓喇叭口天線，可測量對象為高溫高壓的化工原料、一般液體或漿料等。最高測量量程為30米，安裝方式有螺紋與法蘭。
    雷達液位計是我公司生產的一種基于時間行程原理的液位測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成液位信號。探頭發出脈沖信號，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為液位信號。因此，雷達液位計可以用于反應釜、固體料倉等一些復雜環境的液位測量。
特性與優勢：
● 采用先進的非接觸式測量，極其穩定的材料制造
● 測量液體、固體介質的物位
● 可以測量所有介電常數＞1.8的介質
● 測量范圍0…30m
● 采用兩線制、回路供電的技術，供電電壓和輸出信號通過一根兩芯電纜傳輸，
● 4…20mA輸出/HART（兩線）
● 不受壓力、溫度變化、惰性氣體、真空、煙塵、噪音、蒸汽、粉塵、等工況影響
● 不受介質密度、粘稠度和溫度的變化影響
● 過程壓力可達40bar，過程溫度可達220℃， 分辨率1mm，無盲區，高精度。
● 兩線制技術，是差壓儀表、磁致伸縮、射頻導納、磁翻板儀表的優良替代產品。
● 測量靈敏，刷新速度快，安裝簡便，牢固耐用，免維護。
● 采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無損害。
原理
　　雷達液位計天線發射較窄的微波脈沖，經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接收，將信號傳輸給電子線路部分自動轉換成物位信號（因為微波傳播速度極快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）。

參 數：
應 用：強腐蝕性液體及衛生型儲液罐
測量范圍：20米
過程連接：螺紋、法蘭
介質溫度：-40～150℃
過程壓力：-0.1～0.3MPa
精 度：±10mm
頻率范圍：26GHz
防爆等級：ExiaⅡCT6
防護等級：IP67
信號輸出：4～20mA/HART(兩線/四線）

雷達液位計選型表：

代碼	說    明
RF-RD	智能雷達液位計
頻率	9	高頻

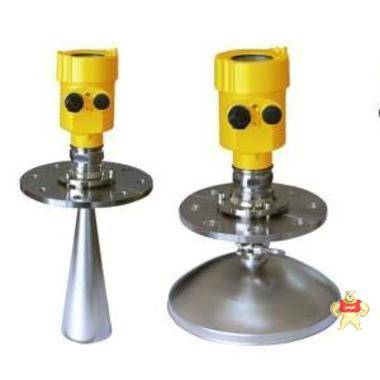

天線形式		R	棒式PP天線（防腐蝕，20米）
		T	高壓喇叭口天線（耐溫耐壓，30米）
		U	襯四氟喇叭天線（防腐耐壓，20米）
		V	不銹鋼喇叭天線（常溫常壓，70米）
		W	拋物面天線（耐溫耐壓，70米）
安裝方式			W	螺紋，G1 1/2A，1 1/2NPT
			L	PTFE法蘭（DN80/DN100/DN150）
			M	不銹鋼法蘭（DN80/DN100/DN150）
			P	不銹鋼萬向節法蘭（DN80/DN100/DN150）
容器接管				0	無
				1	50mm
				2	100mm
				3	150,mm
				4	200mm
密封過程溫度					P	-40~150℃普通密封連接
					G	-60~400℃高溫帶散熱片連接
工作壓力						0	常壓
						1	1.6MPa
						2	2.5MPa
						4	4.0MPa
線制及輸出信號							2	二線制DC24V,4~20mA+HART
							3	三線制DC24V,4~20mA
測量范圍								口口m

安裝注意：
    1、儀表安裝務必保證垂直于液面。
    2、發射角度內盡量不要有干擾物體。
    3、安裝支架高度要高于液面高位1米以上，保證測量液面不要淹沒儀表。
    4、安裝距離墻壁至少大于200mm。
    5、儀表進線做好防潮處理，配上防雨罩。
    6、安裝位置遠離注水口。
    雷達水位計安裝圖：

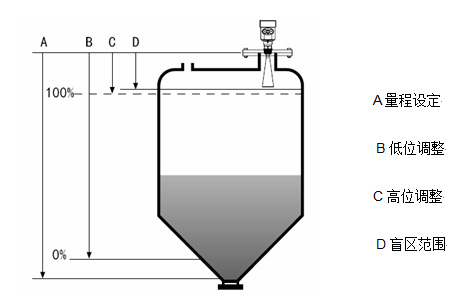

    圖一（基本安裝）：

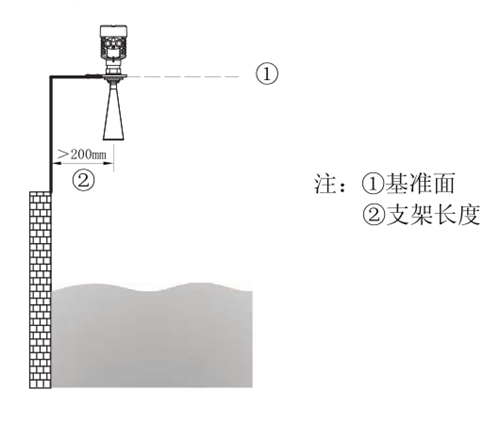

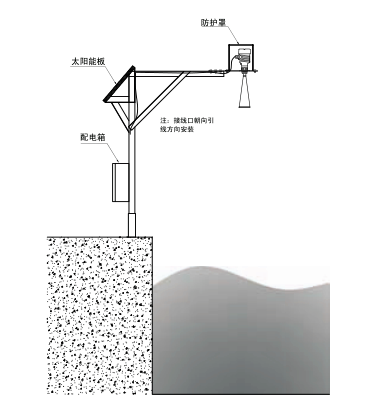

    圖二（支架安裝）：

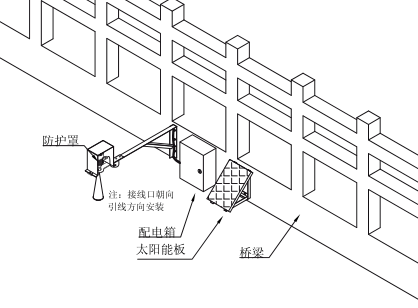

    圖三（橋架安裝）：

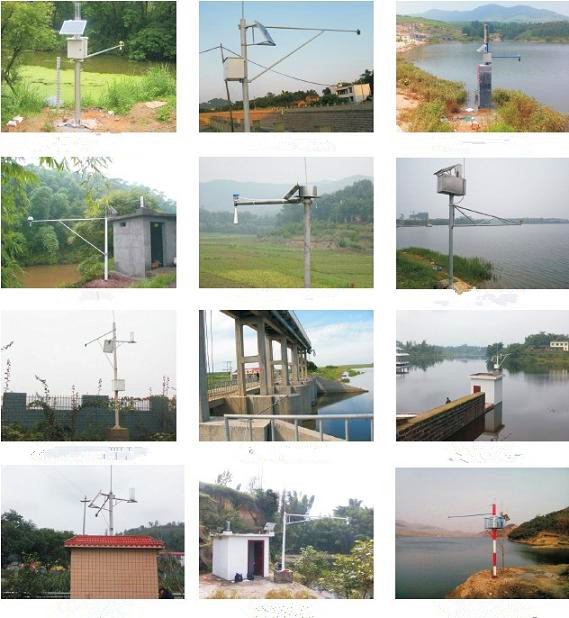

    圖四（總體安裝）：
