易賣工控網（news.tpt0.cn）提供”導波雷達液位計”，產品詳情：品牌/廠家：日豐儀表、型號：RF-RD700、成色：全新、貨期：期貨 3天內發貨、保修：365天，更多產品詳情就上易賣工控網。

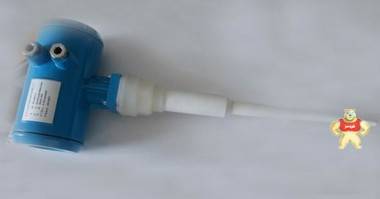

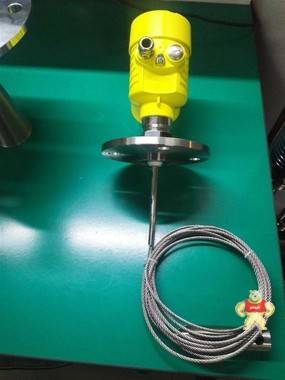

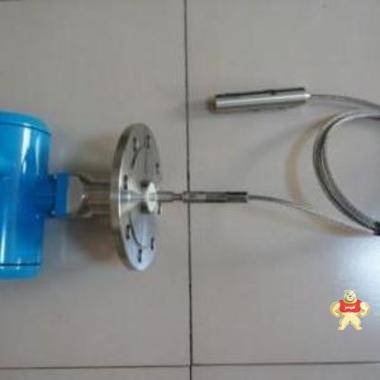

    導波雷達液位計是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜式或桿式探頭傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。
反射的脈沖信號沿纜式或桿式探頭傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。
結構原理：導波雷達液位計發出的高頻微波脈沖沿著探測組件（鋼纜或鋼棒）傳播，遇到被測介質，由于介電常數突變，引起反射，一部分脈沖能量被反射回來。發射脈沖與反射脈沖的時間間隔與被測介質的距離成正比。
應用場合
用于測量清水、污水、柴油、汽油、甲苯、丙酮、液堿等液體，應用于電力、化工、塑料、糧食、機械、冶金、礦山等行業。也可以測量塊狀和顆粒狀的固體，比如：石灰粉、粉煤灰、水泥、礦渣、爐渣、煤炭、礦石、玉米、小麥、玻璃、塑料顆粒等。
導波雷達液位計特點
1    接觸式測量，可以測量粉末狀固體，或者在高粉塵環境下工作
2    使用電磁波測量，不受真空、高壓、溫度的影響
3    虛假目標過濾功能，能夠排除一些其他障礙物
4    根據物料介電常數來測量，不受顏色、透明度、密度變化影響
5    高溫下測量，能夠最高測量200℃溫度的物料
6    高壓下測量，能夠最高測量2MPa壓力的物料
7    耐受干擾測量，能夠在有大量水蒸氣、粉塵的條件下測量物料
測量原理
    雷達液位計是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜繩傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。

H----測量范圍    L----空罐距離   B----頂部盲區   E----探頭到罐壁的最小距離

頂部盲區是指物料最高料面與測量參考點之間的最小距離。

底部盲區是指纜繩最底部附近無法***測量的一段距離。

頂部盲區和底部盲區之間是有效測量距離。

注意：

只有物料處于頂部盲區和底部盲區之間時，才能保證罐內物位的可靠測量。
產品性能

1    防爆認證：Exia IIC T6 Ga/ Exd ia IIC T6 Gb
2    測量范圍：6-30m
3    頻    率：500MHz-1.8GHz
4    天    線：單纜或單桿式天線，全四氟密封纜式或桿式天線，雙纜式天線，同軸管式天線
5
測量精度：±5---±10mm
6    過程溫度：（-200～400）℃
7    過程壓力：（-0.1～4）MPa
8    信號輸出：（4～20）mA/HAR
9
現場顯示：四位LCD  可編程
10    電    源：兩線制（DC24V）/四線制（DC24V/AC220V）
11    過程連接：螺紋/法蘭（選配）
產品選型：

RF-RD700導波雷達液位計
	口	型號
		1.       標準型（非防爆） 2.       本安型（Exia IIC T6 Ga） 3.       本安型+隔爆型（Exd〔ia〕IIC T6 Gb）
		口	探頭型式/材質
			A 纜式探頭  Φ8mm   /不銹鋼304 B 纜式探頭  Φ4mm    /不銹鋼316L C 桿式探頭  Φ10mm   /不銹鋼304          D 桿式探頭  Φ10mm   /不銹鋼316L
			F口	***量程  /   探頭型式
				F1              30000mm/單纜式 F2              6000mm /單桿式 F口            特殊型號請?jiān)谟嗀洉r(shí)備注
				口	密封 / 過程溫度
					1. 普通型(-40～130)℃   2. 高溫型(-40～250)℃
					口	過程連接
						G   螺紋   G1½″ A N   螺紋  1½″  NPT C   法蘭DN50   PN16C /不銹鋼 D   法蘭DN80   PN16C /不銹鋼 E    法蘭DN100  PN16C /不銹鋼 F    法蘭DN150  PN16C /不銹鋼 H   法蘭DN200  PN16C /不銹鋼 I    法蘭2〞150LBS ANSI凸面/不銹鋼316L J    法蘭3〞150LBS ANSI凸面/不銹鋼316L K   法蘭4〞150LBS ANSI凸面/不銹鋼316L L    法蘭6〞150LBS ANSI凸面/不銹鋼316L M  法蘭8〞150LBS ANSI凸面/不銹鋼316 L
						口	外殼 / 防護等級
							L   鋁/IP67 Q   塑料/IP65
							口	電纜進線
								M    M20 x 1.5 N    1½″  NPT
								口	現場顯示 / 編程
									A   帶 X   不帶

導波雷達液位計安裝：
在整個量程范圍內確定纜或棒不要接觸到內部障礙物，因此安裝時應盡可能避開管內設施，
      如：人梯、限位開關、加熱設備、支架等。另外需注意纜或棒不得與加料料流相交。
     安裝儀表時還需注意：最高料位不得進入測量盲區；儀表距離罐壁必須保持一定的距離；
     儀表的安裝盡可能使纜或棒的方向與被測介質的表面垂直。
