巴氏計量槽-巴歇爾槽廠家尺寸價格

以質量求生存，以信譽求發展；質優價廉、歡迎選購！

產品價格：: ￥ 800.00

立即咨詢：: 在線咨詢 QQ咨詢

品牌：: 日豐儀表

型號：: RF

成色：: 全新 | 保修365天

此商品已下架()

誠信認證：

在線客服

大家都在看

￥價格面議

￥價格面議

產品分類

易賣工控網（news.tpt0.cn）提供”巴氏計量槽-巴歇爾槽廠家尺寸價格”，產品詳情：品牌/廠家：日豐儀表、型號：RF、成色：全新、貨期：期貨 1天內發貨、保修：365天，更多產品詳情就上易賣工控網。

巴歇爾槽(又稱巴氏槽)，是用于明渠流量測量的輔助設備。在液體流動過程中，非滿管狀態流動的水路稱作明渠(open channel)，明渠流量計的應用場所有城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。

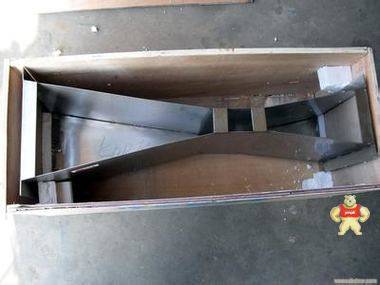

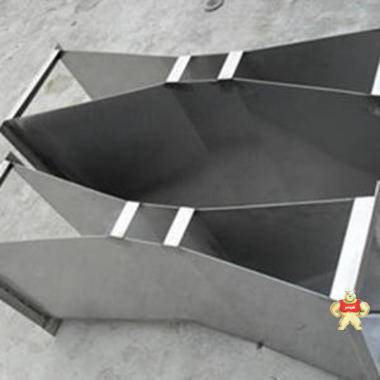

材質類型：玻璃鋼、PVC、不銹鋼、鋁合金。流量越大，相應增加壁厚。
特點：
1、巴歇爾槽形狀復雜，比堰的價格高，而且為了提高精度要求量水槽的各部分尺寸準確。但也有這樣一些其它測量裝置無法比擬的優點:水位損失小(約為堰的四分之一)、水中即使有固態物質也幾乎不沉淀、接近流速的影響小、對下流側的水位影響比較小等,所以被用來測量農業用水、工業用水等其它液體的流量。

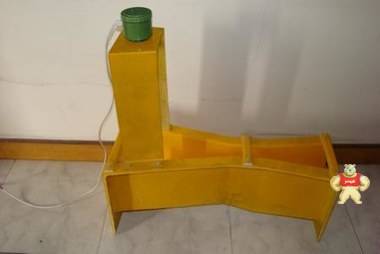

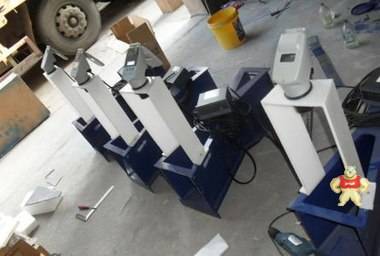

2、與明渠流量計配合使用，把明渠內流量的大小轉成液位的高低。測量明渠內水的流量。如城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。
3、常用型號規格明渠流量計安裝尺寸:(單位:mm)

序

b值

長*寬*高

最大流量

收縮段

喉道段

擴散段

墻高

體積

號

（mm）

(mm)

（立方米/小時）

（立方米）

635*267*265

19.44

167

356

237

203

230

0.04

774*314*305

47.52

214

406

271

114

135

254

260

0.07

914*359*517

115.56

259

457

305

152

178

305

460

0.17

152

1525*500*730

399.6

400

610

407

152

305

114

394

610

0.56

228

1630*675*890

900

575

864

576

228

305

114

381

457

770

0.98

250

2845*980*1060

900

780

1325

883

250

600

230

550

920

800

2.96

300

2870*940*1200

1440

840

1350

902

300

600

230

600

920

950

3.24

450

2945*1120*1200

2268

1020

1425

948

450

600

230

750

920

950

3.96

600

3020*1300*1200

3060

1200

1500

1000

600

230

900

920

950

4.71

750

3095*1480*1200

3960

1380

1575

1053

750

600

230

1050

920

950

5.50

900

3170*1660*1200

4500

1560

1650

1099

900

600

230

1200

920

950

6.31

1000

3200*1780*1250

5400

1680

1705

1139

1000

600

230

1300

920

###

7.12

1200

3320*2020*1250

7200

1920

1800

1203

1200

600

230

1500

920

###

8.38

1500

3470*2380*1250

9000

2280

1950

1203

1500

600

230

1800

920

###

10.32

1800

3620*2740*1250

10800

2640

2100

1203

1800

600

230

2100

920

###

12.40

巴歇爾槽計算原理：
明渠內的流量越大，液位越高;流量越小，液位越低。對于一般的渠道，液位與流量沒有確定的對應關系。因為同樣的水深，流量的大小，還與渠道的橫截面積、坡度、粗糙度有關。在渠道內安裝量水堰槽，由于堰的缺口或槽的縮口比渠道的橫截面積小，因此，渠道上游水位與流量的對應關系主要取決于堰槽的幾何尺寸。同樣的量水堰槽放在不同的渠道上，相同的液位對應相同的流量。量水堰槽把流量轉成了液位。通過測量量水堰槽內水流的液位，再根據相應量水堰槽的水位---流量關系，反求出流量。
巴歇爾量水槽由上游收縮段、短直喉道和下游擴散段三部分組成。收縮段的槽底向下游傾斜,擴散段槽底的傾斜方向與喉道槽底相反。
其它常數項需要實驗確定,一般情況如下,F=60cm, G=90cm; K=8cm, N--23cm,x=5cm, y=8cm; E根據渠道深度而定,高出上游水位0.1-0.2cm,一般可采用1.00米。量水槽上下游護底長都為槽底高H的函數:
上游護底L,二4H;
下游護底L,=(6^-8) H;
同時，由于量水槽內流速較大，喉道中水面的波動也很大，直接在槽中測定水位有困難。因此，在槽壁設置后觀測井，安量測水尺。井底比槽檻要低20-25cm，測井與量水槽可用平置的金屬管或混凝土管連接，管子的中心線應高出槽底3cm，上游水尺位于喉道上游距喉道首端((2/3)處，下游水尺位于喉道末端以上5cm的槽壁處。上下游水尺零點與槽底高要齊平,觀測井要無漏水現象,井中經常理泥沙,井上加蓋,避免雜物入內。
巴歇爾槽巴歇爾槽,巴歇爾槽廠家,巴歇爾槽價格,巴歇爾槽尺寸,巴歇爾槽安裝

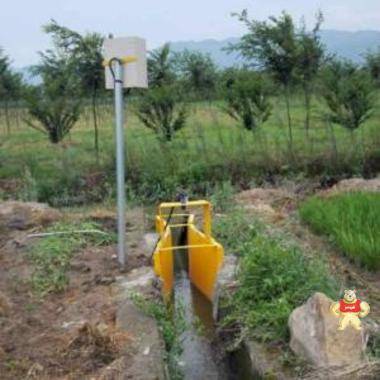

巴歇爾槽安裝步驟：
1、明渠土建安裝準備
在安裝前首先察看地形，進水口必須高于出水口，確保有水位差,出水暢通，這是成功安裝巴歇爾槽明渠流量計的關鍵。
A、巴歇爾槽的尺寸與渠道安裝有關，請用戶根據現場情況而定。
B、巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。
C、巴歇爾槽通水后，水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。
D、巴歇爾槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入巴歇爾槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。
E、巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。
巴歇爾槽安裝要求
（1）須保持巴歇爾槽的下游排放暢通不積水，如有特殊情況請保持水位差大于或等于30mm。
（2）巴歇爾槽的前直段須修建1.5-3米的距離緩沖區，緩沖渠須平緩修建，和槽底部處于水平高度，便于超聲波的測量。
（3）巴歇爾槽左右用混凝土澆灌或用磚塊砌成，須保證槽體不變形，大槽子內部要有支撐，保證槽子不凸出。水流必須全部從巴歇爾槽經過。槽體安裝必須處于水平位置。如果槽體距渠道距離過大，用磚壘砌使槽子和磚距離始終保持50-100毫米，然后用水泥砂漿填滿。

巴歇爾槽巴歇爾槽,巴歇爾槽廠家,巴歇爾槽價格,巴歇爾槽尺寸,巴歇爾槽安裝

（4）流量槽安裝施工時，在流量槽的上游渠道中留足2～3倍于流量槽收縮段的長度的靜水渠，以保證水流進入收縮段時穩定、沒有浪涌。靜水渠在施工時須比流量槽的入口的位置低30厘米，可保證在沒有排水的時段，儀器能正常工作。若能將靜水渠的底面與流量槽的入口用斜面相連，則可大大減輕靜水渠的清掃工作。
巴歇爾槽巴歇爾槽,巴歇爾槽廠家,巴歇爾槽價格,巴歇爾槽尺寸,巴歇爾槽安裝

選型注意事項：
1. 巴歇爾槽的尺寸與渠道安裝有關，請用戶根據現場情況而定。
2. 巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。
3. 巴歇爾槽通水后，水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。
4. 巴歇爾槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入巴歇爾槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。（參見下圖）
5. 巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。

易賣工控網供應商江蘇日豐儀表有限公司為您提供巴氏計量槽-巴歇爾槽廠家尺寸價格的詳細產品價格、產品圖片等產品介紹信息，您可以直接聯系商家獲取巴氏計量槽-巴歇爾槽廠家尺寸價格的具體資料，聯系時請說明是在易賣工控網看到的。
