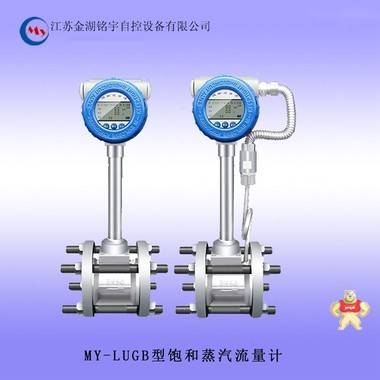

MY-LUGB飽和蒸汽流量計詳細資料：

MY-LUGB型飽和蒸汽流量計是一種新型流量儀表。它采用了“卡門渦街”原理制成的新一代流量傳感器，當被測介質流過柱體時，在柱體兩側交替產生旋渦，旋渦不斷產生和分離沒在柱體下游便形成了交錯排列的兩列旋渦既“渦街”。MY-LUGB型飽和蒸汽流量計旋渦分離的頻率與被測介質流動速度成正比，檢測放大器將交變電荷信號進行變換、放大、濾波和信號整形處理后，輸出頻率與旋渦分離頻率相同的電流（或電壓）脈沖信號，或經變換處理輸出與旋渦分離頻率成正比例的模擬電流信號。MY-LUGB型飽和蒸汽流量計儀表輸出的每一個脈沖或一定的電流將代表一定體積的被測流體。

?

MY-LUGB型飽和蒸汽流量計主要特點：
◇飽和蒸汽流量計品種齊全、測量范圍廣、精度高
◇檢出傳感器不與介質接觸，可靠性高
◇氣液通用，適用范圍廣
◇沒有可動部件，構造牢固簡單，使用壽命長
◇壓力損失小，計量成本便宜
◇檢出傳感器可互換，換后不需標定，便于維護
◇插入式流量計可進行不斷流拆卸
◇耐腐蝕，安全，防爆

MY-LUGB型飽和蒸汽流量計主要規格：
測量介質：液體、氣體或蒸汽
測量管徑：10～2500mm
測量范圍：液體0.35～9m/s，氣體或蒸汽4～70m/s，（0℃，1大氣壓時）
精    度：指示值的±1%， 指示值的±2.5%（插入式）（雷 數2×104～7×106）
輸出信號：脈沖輸出：4～20mA電流脈沖二線制，脈寬0.5ms或0.25ms
模擬輸出：4～20mADC二線制
電源電壓：12-45V[負載電阻=50（電源電壓-12）
流體溫度：-40～300℃
流體壓力：-0.1MPa～法蘭額定值
環境溫度：-40～80℃，-20～60℃ （帶現場指示表）
環境濕度：5～100%RH
接線連接孔：M20×1.5內螺紋
MY-LUGB型飽和蒸汽流量計主要材料：
普通型：發生體及主體為1Cr18Ni9Ti；
防腐型：內襯和發生體均為聚四氟乙烯；外殼為1Cr18Ni9Ti；
儀表盒：不帶表頭為1Cr18Ni9Ti；帶表頭為鑄鋁。
重 量：參見外形尺寸圖。

MY-LUGB型飽和蒸汽流量計流量計通徑的選擇及壓力損失

1）MY-LUGB型飽和蒸汽流量計通徑選擇
流量計的通徑可根據zui大使用流量Qv來選擇。為了獲得盡可能寬的流量測量范圍，正常使用流量應不小于流量計額定zui大流量的1/2。為保證流量計的準確度，雷諾數范圍應在2×104～7×106內。 選擇流量計通徑時，應將已知標準狀態（1大氣壓，0℃）下的流量換算為工況狀態下的流量，以便從表（1.2）中選用適當?shù)牧髁坑?jì)。
1.將標準狀態下的密度ρN換算成工況下密度ρ。

2. 求出工況下的流量Qv：a)由標準狀態體積流量求出Qv：
a）由標準狀態體積流量求出Qv：

3）動態粘度η與運動粘度的換算：η=μρ
4）雷諾數：

以上式中：
ρ—工況下密度（kg/m3）
ρN—標準狀態下密度（kg/m3）
P— 工況下壓力（MPa）
T— 工況溫度（℃）
Qv—工況體積流量（m3/h）
QN—標準狀態下體積流量（Nm3/h）
Qm—質量流量（kg/h）
η—動態粘度（Pa?S）
RD—雷諾數
D—流量計管徑或插入探頭直徑

表1 不同通徑下流量計液體、氣體zui大流量及所對應的zui大頻率

注：1、液體zui小流量可從圖1查找，氣體和過熱蒸汽可從圖2查找。
2、對于插入式流量計而言，管徑從200～2500mm其zui大流量可按流速（液體9m/s，氣體75m/s）計算。其zui小流速可通過表1、表2、圖1、圖2、DN50zui小流量來計算，再得出某管徑下zui小流量。

2）壓力損失
水在流速7m/s時為0.054Mpa，大氣壓下的空氣在流速75m/s時為830H2O，壓力損失由下式計算。

△Ρ＝1.1×10-6×ρ?V2
式中：△Ρ——壓力損失（Mpa）
ρ——流體密度（kg/m3）
V——流速（m/s）
表2 常用氣體介質的標準狀態密度

飽和蒸汽實例
試確定DN50流量計用于7bar飽和蒸汽的量程范圍。由表3可查得：DN50 7bar量程范圍是84-1835kg/h 還可得到以下信息：飽和蒸汽溫度165℃，密度3.67kg/m3。

液體zui小流量（線性）

圖1  液體zui小流量與運動粘度的關系

氣體/過熱蒸汽zui小流量

例2：已知氮?dú)饬髁繛?600Nm3/h,工作壓力0.7Mpa,工作溫度為40℃，選擇流量計通經。
解：1）將標準流量變?yōu)楣r流量

求工作條件下的密度
首先查表2，得知標準狀態下氮?dú)饷芏?.25kg/Nm3

3）通過表1和圖2可知
φ80 流量計的測量范圍  40~1375m3/h
φ100 流量計的測量范圍  70~2120m3/h
φ80 流量計的測量范圍  200~4771m3/h
根據選型原則常用流量不小于額定zui大流量的1/2。所以應選φ80流量計。
當選擇的流量計管徑比實際工作管徑小時，應采用變徑管以保證準確測量。見圖3

圖3  變徑管的直管段要求

MY-LUGB型飽和蒸汽流量計安裝：

MY-LUGB型飽和蒸汽流量計儀表對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下游直管段長度要求見圖

注:調節閥盡可能不安裝在渦街流量儀表的上游,而應安裝在渦街流量儀表的下游10D處。
2． 上、下游配管內徑應相同。如有差異，則配管內徑Dp與渦街儀表表體內徑Db,應滿足以下關系0.98Db≤Dp≤1.05Db上、下游配管應與流量儀表表體內徑同心，它們之間的不同軸度應小于0.05Db。
3． 儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大1-2mm。

MY-LUGB型飽和蒸汽流量計外徑及安裝尺寸：

MY-LUGB型飽和蒸汽流量計選型表：
