菲尼克斯Phoenix電源端子交換機電源 - QUINT-PS/1AC/24DC/40 - 2866789

菲尼克斯Phoenix電源端子交換機

產品價格：: 價格面議

立即咨詢：: 在線咨詢 QQ咨詢

品牌：: 菲尼克斯

型號：: - QUINT-PS/1AC/24DC/40 - 2866789

成色：: 全新 | 保修365天

此商品已下架()

誠信認證：

在線客服

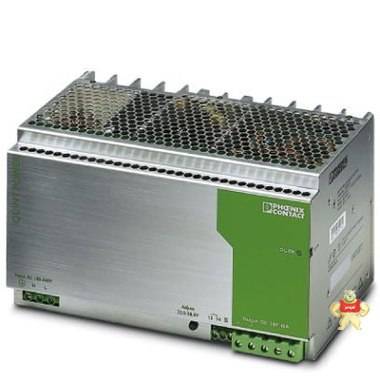

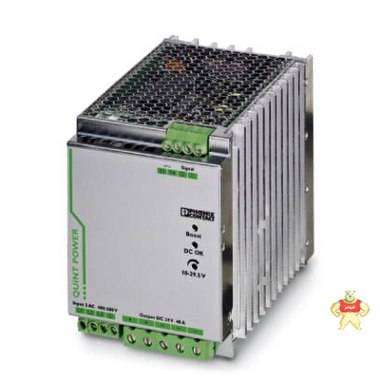

產品圖


結構框圖

返回頂部

尺寸

寬度	180 mm
高度	130 mm
深度	125 mm
備用端子寬度	122 mm
備用端子高度	130 mm
備用裝配視圖	183 mm

返回頂部

環境條件

保護等級	IP20
環境溫度（運行）	-25 °C ... 70 °C (> 60 °C 衰減: 2.5 %/K)
環境溫度（調試類型測試）	-40 °C
環境溫度（存放/運輸）	-40 °C ... 85 °C
允許的***相對濕度（操作）	≤ 95 % (25°C時，無冷凝)
氣候等級	3K3（符合EN 60721標準）
污染等級	2
安裝高度	4000 m

返回頂部

輸入數據

額定輸入電壓范圍	100 V AC ... 240 V AC
	120 V DC ... 300 V DC (UL 508： ≤ 250 V DC)
輸入電壓范圍	85 V AC ... 264 V AC
	90 V DC ... 300 V DC (UL 508： ≤ 250 V DC)
介電強度 ***	300 V AC
AC頻率范圍	45 Hz ... 65 Hz
DC頻率范圍	0 Hz
PE放電電流	< 3.5 mA
電耗量	8.8 A (120 V AC)
	4.6 A (230 V AC)
	9.5 A (110 V DC)
	4.7 A (220 V DC)
額定功耗	1157 VA
沖擊電涌電流	< 15 A (典型)
電源緩沖	> 35 ms (120 V AC)
	> 35 ms (230 V AC)
輸入熔斷器	20 A (慢熔斷，內部)
選擇合適的保險絲	16 A ... 20 A (AC: 特性B、C、D、K)
保護名稱	瞬態電涌保護
保護電路/組件	壓敏電阻，氣體放電管

返回頂部

輸出數據

額定輸出電壓	24 V DC ±1 %
輸出電壓（U_Set）的設置范圍	18 V DC ... 29.5 V DC (> 24 V DC，穩定容量限制)
額定輸出電流（I_N）	40 A (-25 °C ... 60 °C, U_OUT = 24 V DC)
POWER BOOST (I_Boost)	45 A (-25°C ... 40°C恒定，U_OUT = 24 V DC )
選擇性熔斷 (I_SFB)	215 A (12毫秒)
衰減	60 °C ... 70 °C (2.5%/K)
并連	是，用于冗余和增加容量
串連	是
反饋電阻	*** 35 V DC
輸出端電涌電壓保護	< 35 V DC
殘波	< 30 mV_SS (額定值)
輸出功率	960 W
典型響應時間	< 0.7 s
***空轉功耗	14 W
***額定負載功率損耗	80 W

返回頂部

概述

凈重	3.3 kg
效率	> 92 % (230V AC和額定值)
絕緣電壓輸入／輸出	4 kV AC (類型測試)
	2 kV AC (常規測試)
絕緣電壓輸入／PE	3.5 kV AC (類型測試)
	2 kV AC (常規測試)
絕緣電壓輸出／PE	500 V DC (常規測試)
保護等級	I
	IP20
MTBF (IEC 61709, SN 29500)	> 900000 h (25 °C)
	> 530000 h (40 °C)

安裝位置	水平DIN導軌NS35，EN60715
組裝說明	可并排安裝：P_N ≥50 %，水平間距5 mm，若有帶點部件，則距離15 mm，垂直間距50 mm 可并排安裝：P_N <50 %，水平間距0 mm，頂部垂直距離40 mm，底部垂直距離20 mm
