菲尼克斯Phoenix電源端子交換機電源 - QUINT-PS-3X400-500AC/24DC/20 - 2938

菲尼克斯Phoenix電源端子交換機

產品價格：: 價格面議

立即咨詢：: 在線咨詢 QQ咨詢

品牌：: 菲尼克斯電源

型號：: QUINT-PS-3X400-500AC/24DC/20 - 2938727

成色：: 全新 | 保修365天

此商品已下架()

誠信認證：

在線客服

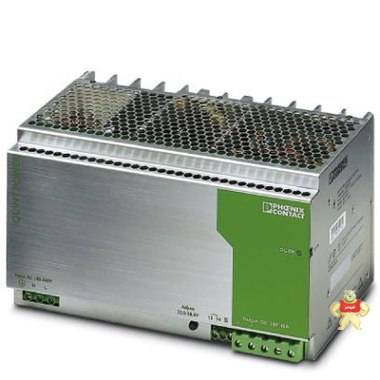

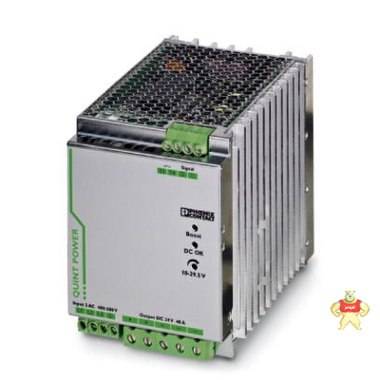

產品圖


結構框圖

返回頂部

尺寸

寬度	160 mm
高度	130 mm
深度	125 mm
備用端子寬度	122 mm
備用端子高度	130 mm
備用裝配視圖	163 mm

返回頂部

環境條件

保護等級	IP20
環境溫度（運行）	-25 °C ... 70 °C (> 60 °C 衰減: 2.5 %/K)
環境溫度（存放/運輸）	-40 °C ... 85 °C
允許的***相對濕度（操作）	95 % (25°C時，無冷凝)
氣候等級	3K3（符合EN 60721標準）
污染等級	2

返回頂部

輸入數據

額定輸入電壓范圍	3x 400 V AC ... 500 V AC
輸入電壓范圍	3x 320 V AC ... 575 V AC (適用所有的三相電網)
	450 V DC ... 800 V DC
AC頻率范圍	45 Hz ... 65 Hz
DC頻率范圍	0 Hz
PE放電電流	< 3.5 mA
電耗量	約 3x 1.1 A (400 V AC)
	3x 1 A (480 V AC)
額定功耗	526 W
沖擊電涌電流	< 15 A (典型)
電源緩沖	> 23 ms (400 V AC)
	> 25 ms (480 V AC)
選擇合適的保險絲	3x 6 A ... 16 A (特性B、C、D、K)
保護名稱	瞬態電涌保護
保護電路/組件	壓敏電阻

返回頂部

輸出數據

額定輸出電壓	24 V DC ±1 %
輸出電壓（U_Set）的設置范圍	22.5 V ... 28.5 V
額定輸出電流（I_N）	20 A (高達60 °C)
POWER BOOST (I_Boost)	27 A
衰減	60 °C (2.5%/K)
并連	是，用于冗余和增加容量
串連	是
主動電流限制	I_BOOST約為27A（短路情況下）
控制偏差	< 1 % (負載的變化，靜態10 % ... 90 %)
	< 2 % (負載的變化，動態10 % ... 90 %)
	< 0.1 % (輸入電壓的變化范圍為±10 %)
殘波	< 10 mV_SS (額定值)
輸出功率	480 W
典型響應時間	< 1 s
峰值切換電壓額定負載	< 60 mV_SS (20 MHz)
***空轉功耗	< 7 W
***額定負載功率損耗	< 47 W

返回頂部

概述

凈重	1.93 kg
工作電壓顯示	綠色LED
效率	> 91 % (400V AC和額定值時)
絕緣電壓輸入／輸出	4 kV AC (類型測試)
	2 kV AC (常規測試)
絕緣電壓輸入／PE	3.5 kV AC (類型測試)
	2 kV AC (常規測試)
絕緣電壓輸出／PE	500 V DC (常規測試)
保護等級	I (帶PE連接)
	IP20
MTBF (IEC 61709, SN 29500)	> 500000 h
安裝位置	水平DIN導軌NS35，EN60715
組裝說明	可并排安裝：水平間距0 mm，垂直間距50 mm

返回頂部

連接數據，輸入

連接方式	螺釘連接
剛性導線最小橫截面	0.2 mm²
剛性導線***橫截面	6 mm²
柔性導線最小橫截面	0.2 mm²
柔性導線***橫截面	4 mm²
最小導線橫截面AWG	24
***導線橫截面AWG	10
剝線長度	8 mm
螺紋	M3

返回頂部

連接數據，輸出

連接方式	螺釘連接
剛性導線最小橫截面	0.5 mm²
剛性導線***橫截面	16 mm²
柔性導線最小橫截面	0.5 mm²
柔性導線***橫截面	10 mm²
最小導線橫截面AWG	20
***導線橫截面AWG	6
剝線長度	10 mm
螺紋	M4
