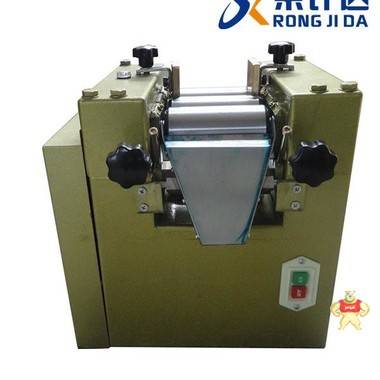

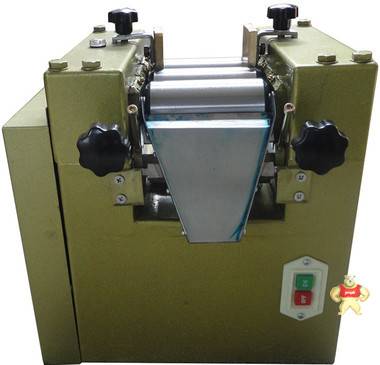

易賣工控網（news.tpt0.cn）提供”QGM-65三輥研磨機參數”，產品詳情：品牌/廠家：榮計達儀器、型號：QGM-65、成色：全新、貨期：期貨 7天內發貨、保修：365天，更多產品詳情就上易賣工控網。

三輥研磨機主要用于研磨各種油漆、油墨、油彩顏料、食品、化妝品及牙膏等膏狀漿料之用，為油漆、油墨等工廠研細膏狀漿料的主要設備。使用前務必仔細閱讀說明書。并由專業實驗人員操作，以避免操作不當引起的傷害。如需了解更多資料請與我公司客服人員聯系。三輥研磨機由上海榮計達儀器科技有限公司提供，設備質保期一年，一年內產品如有質量問題，供方負責免費維修。如果因操作不當或者人為損壞，我公司亦應提供維修、更換服務，由此產生的費用我公司會酌情收取。

三輥研磨機技術參數

輥筒直徑mm：φ65

輥筒工作長度mm：125

慢輥r.p.m：32

中輥：r.p.m：89

快輥r.p.m：250

轉速：r.p.m：1400

功率Kw：0.75

輥筒速比1:2.8:7.8

外型尺寸：420*400*440

重量80

三輥研磨機工作原理

通過機器水平方向排列的三根輥筒的表面相互擠扎及不同速度的摩擦而達到研磨作用，研磨物料一般只要研磨二次就可以達到要求，難研物料必須研磨多次，方能達到要求，最后的加工細度一般可達到3~18µm左右（用細度刮板測定）。

工作時將快、慢輥調節到適當位置，啟動機器，然后將需研磨的漿料加入中輥與慢輥之間銅刀處，漿料經過中、慢輥表面擠扎后，由中輥帶給快輥，再由緊貼表面的出料刮刀予以刮下，通過裝有攔板的刀板，流入盛料桶，由此構成整個研磨過程。

三輥研磨機機器結構

1．機器部分

機體采用鑄件，由機座和上蓋板組成，機體左右導軌面上按水平方向裝有雙列向心球面輥?zhàn)虞S承的慢、中、快軸承座每邊各一只，并與上壓板連接在一起，中輥軸承座用螺栓連接機體，快、慢輥軸承座由一對齒輪轉動帶動螺桿旋轉作用，作前后移動，軸承座用于支撐慢、中、快三輥筒，輥筒軸的右端裝有冷卻水管及水箱，左端裝置為傳動齒輪箱，其機體下部里面裝有電動機、慢輥與中輥之間兩旁按輥筒中心的垂直下方裝有加料用的銅刀，快輥前方緊靠輥筒表面裝有出料用的刀片部件，由此組成三輥研磨機。

2．傳動部件

機座下部裝有電動機，通過三角膠帶傳動，傳入快輥，由快輥通過齒輪傳動至中輥，中輥再傳至慢輥。

3．輥筒

輥筒分為快、中、慢各一，均冷硬合金離心澆鑄而成，兩端為經熱處理的推薦鋼軸頭，左軸頭裝有傳動齒輪，右軸頭中間通孔為水道孔作為輥筒在工作時冷卻用。輥筒的硬層厚度不小于15mm，其硬度不低于肖氏硬度70，表面經精密磨削。

4．進料裝置

進料裝置由銅刀和銅刀支架組成，安裝在慢輥與中輥之間的兩端，刀圓弧緊貼在慢、中輥兩輥表面,保證不流物料，銅刀支架采用螺栓固定在機體上，便于調整邊距及拆裝清洗，銅刀應經常進行調整，務便于輥筒表面密貼。

5．冷卻裝置

為適當?shù)叵佂补ぷ髅嬉蚰ゲ梁螽a(chǎn)生的熱膨脹影響輥筒接觸面的平整，在輥筒右軸頭處裝有冷卻水管，在水管接頭處套有橡膠管，通入水源經輥筒內壁熱交換后，由原孔回入水箱，流入下水道。

6．出料裝置

供出料用的出料板裝于機體的出料板支架上，出料板上裝有刀片，通過出料板調節螺釘，使刀片緊貼在快輥表面上，刀口的貼合位置應高于輥筒中心5 mm，便于順利地刮下經磨細后附著在快輥表面上的物料。

7．壓力調整裝置

轉動手輪，經齒輪螺桿與螺帽的作用，促使快、慢輥沿導軌作前后移動，以調節漿料的研磨細度。
