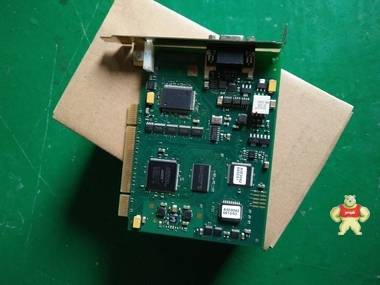

西門子CP1616通訊網卡

銷售訂貨號：

6GK1161-6AA02
COMMUNICATION PROCESSOR CP 1616 PCI-CARD (32 BIT; 33/66MHZ; 3.3/5V) WITH ASIC ERTEC 400 FOR CONNECT. TO PROFINET IO WITH 4-PORT-REAL-TIME-SWITCH (RJ45) VIA DEVELOPMENT KIT DK-16XX PN IO; NCM PC


西門子用于編程器/PC 的系統連接：

帶內置微處理器的 PC：
建議設置：基于 PC 的控制系統；軟件控制，PLC，數控，機械手控制；過程控制系統；操作員控制和監視系統 (HMI)
PROFIBUS DP 從站連接 (CP 5614 A3, CP 5624)；PROFIBUS 設備，具有大量框架（8 個以上的站）；多協議運行；在一個系統中使用幾個通訊處理器。
不帶內置微處理器的 PC：
建議設置：組態工具（例如 STEP 7）；PROFIBUS DP 診斷站 (例如，作為 DP 主站，Class 2)；PROFIBUS-DP 從站連接；PROFIBUS 系統，帶有 8 個站；單協議模式。
西門子PLC、觸摸屏、變頻器、數控系統、工控機、電線電纜、儀器儀表，優勢價格，現貨銷售。

用于將 SIMATIC 編程器/PC 連接到 PROFIBUS 的通訊處理器：

PC 適配器 USB A2

CP5603作為 PROFIBUS DP 主站運行，它將過程影象（輸入數據、輸出數據和診斷數據）存儲在雙端口 RAM 內（CP 的存儲區）。 CP 5603 的硬件獨立執行與 PROFIBUS 從站的高性能數據交換。用戶直接訪問雙端口 RAM。
從站的過程數據總是一致性的，即用戶從一個相同的循環周期中得到數據。
DP-Base 和 HARDNET-PB DP 軟件的并行運行是不允許的。
事件/篩選機制
用戶通過二個存取機制收到最新數據：
循環輪詢 DP 從站（主機 CPU 負載比較重）
從站輸入變化時，經新型的事件/篩選方式發送信號（主機 CPU 負載為最?。?/span>
二種不同方式可以組合。 因此有可能使應用系統達到***化。
新的事件/篩選機制亦可用于
從站經中斷發送診斷信息信號
通過中斷以等距模式發送信號
啟動 DP 循環
終止與 DP 從站的循環數據交換
FastLogic
FastLogic 即 CP 5603 可以自動地響應多達 4 臺設備的狀態。 能達到快速響應和獨立于主機應用，例如：可用于快速停止設備。
DP 編程接口
CP 5603 的 DP 編程接口（DP-Base）具有如下功能：
1 類 DP 主站包括非循環 DP 擴展型。
2 類 DP 主站包括非循環 DP 擴展型。
DP 從站
直接通過雙端口 - RAM 訪問過程數據 雙端口 - RAM 接口不僅提供為快速存取 DP 主站/從站，還提供移植到其它操作系統環境（例如 VX Works，QNX，RMOS，RTX）的基礎。
經過一個庫（DP_BASE.DLL 或 DPS_BASE.DLL）,提供管理功能調用（初始化、管理服務、診斷功能）。
HARDNET-PB DP 開發工具包
開發工具包 HARDNET-PB DP 提供訪問1類 DP主站包括非循環DP擴展型。
軟件開發工具包 HARDNET-PB DP 能夠?qū)⑼ㄓ嵦幚砥?CP 5603 集成到任何操作系統環境中。該工具包括如 PDF 格式描述等必需的源碼并能從因特網下載。
采用 HARDNET-PB DP 訪問過程數據
HARDNET-PB DP 兼容于采用 DP-Lib 接口創建的老應用程序。
DP-Base 和 HARDNET-PB DP 軟件的并行運行是不允許的。

CP 5613 A2 為 PC 上的控制任務提供高性能的支持（基于 PC 機的控制，數字控制，機器人控制）。
短 PCI 卡
適用于 3.3 V 和 5 V PCI 插槽 （通用鍵）
33 MHz 或 66MHz PCI 時鐘
可作為 32 位卡用于 64 位 PCI X 插槽
9 針 Sub-D 接口，用于與 PROFIBUS 的連接
用于診斷的發光二極管
并行操作最多4個CP1）
通過 PCI 標準機制（即插即用）安裝模板。
連接到電氣 PROFIBUS，通過
總線連接器與 PROFIBUS 總線電纜，或
總線端子（例如 12 M 總線端子）和 PROFIBUS 總線電纜
連接到帶有 OLM 的光纖 PROFIBUS通過
有 2 個總線連接器的總線電纜，或
PROFIBUS 插入式電纜 830-1T
連接到帶有 OBT 和集成接口的光纖 PROFIBUS通過
有 2 個總線連接器的總線電纜，或
PROFIBUS 插入式電纜 830-1T
當 CP 5613 A2 用作 DP 主站、DP 從站或應用在 PROFIBUS DP 上的編程器
1）FMS-5613 最多支持兩個 CP 5613 A2/5614 A2。

使用 CP 5614 A2，可以連接帶有 PCI 插槽的 SIMATIC PG/PC 到光學 PROFIBUS。 它可作 DP 主站或 DP 從站。
這就意味著，采用一個 PROFIBUS 卡可將兩個不同的 PROFIBUS 網絡連接到分層的P C 機結構，網絡間可交換數據。
CP 5614 A2 為 PC 上的控制任務提供高性能的支持（基于 PC 機的控制，數字控制，機器人控制）。
短 PCI 卡
適用于 3.3 V 和 5 V PCI 插槽 （通用鍵）
33 MHz 或 66MHz PCI 時鐘
可作為 32 位卡用于 64 位 PCI X 插槽
2 x 9 針 sub-D 插口，用于與 PROFIBUS 的連接
用于診斷的發光二極管
并行操作最多4個CP1）
通過 PCI 標準機制（即插即用）安裝模板。
連接到電氣 PROFIBUS，使用
總線連接器與 PROFIBUS 總線電纜，或
總線終端（例如12M總線終端）和PROFIBUS總線電纜
連接到帶有 OLM 的光纖 PROFIBUS使用
有 2 個總線連接器的總線電纜，或
PROFIBUS 連接電纜 830-1
連接到帶有 OBT 和集成接口的光纖 PROFIBUS使用
有 2 個總線連接器的總線電纜，或
PROFIBUS 插入式電纜 830-1T
至 OLM。
如果 CP 5614 A2 用作 DP 主站、DP 從站或在 PROFIBUS DP 上的編程器/操作員面板中使用。
有 2 個總線連接器的總線電纜，或
PROFIBUS 插入式電纜 830-1T
當 CP 5614 A2 用作 DP 主站、DP 從站或應用在 PROFIBUS DP 上的編程器
1）FMS-5613 最多支持兩個 CP 5613 A2/5614 A2。

CP 5621 可在各種軟件包中運行，它可使用戶通過 PROFIBUS 和多點接口 (MPI) 來執行編程設備與 PC 的功能。
每臺編程器或PC上只能使用一個通訊處理器。每個CP 只能使用一個相同的協議 (PROFIBUS DP， S7 通訊或者 FDL)。
下面的軟件包支持 CP 5621：
STEP 7 V5.4 SP 4 以上版；
CP 5621 驅動程序在供貨 STEP 7 范圍之內 。
SOFTNET-S7 V7.0 及以上；
使用該軟件包，S7 編程接口
SOFTNET-DP V7.0 及以上；
它可使 CP 5621 被用作 PROFIBUS DP 1 類或 2 類主站。
SOFTNET-DP 從站 V7.0 及以上；
用于 CP 5621 作為 PROFIBUS DP 從站
STEP 7-Micro/WIN;
用作 SIMATIC S7-200 PLC 的編程軟件的硬件基礎
ProTool，ProTool/Pro；
CP 5621 可用作所有 SIMATIC 操作員面板，觸摸屏和文件顯示等組態工具的硬件基礎
NCM PC；
CP 5621 的驅動程序包括在供貨范圍內（從 SIMATIC NET CD 2007 版開始）。
WinCC/WinCC Flexible；
CP 5621 的驅動程序包括在供貨范圍內（從 SIMATIC NET CD 2007 版開始）。

CP5611用于將 PG/PC 連接至 PROFIBUS 和 SIMATIC S7 的 MPI
通訊服務：
- 帶“SOFTNET-DP”軟件包的 PROFIBUS DP 的1級主站
- 帶“SOFTNET-DP”軟件包的 PROFIBUS DP 的2級主站，包括非周期性的 DP擴展。
- 帶“SOFTNET-DP從站”軟件包的 PROFIBUS DP 從站。
- PG/OP 通信
- 采用 SOFTNET S7 的 S7 通信
- 采用“SOFTNET-DP”或“SOFTNET-S7”軟件包的 S5 兼容通信（基于 FDL接口的“發送/接收”）。
供帶 PCI 插槽的編程裝置/PC機用的短 PCI 卡
與下列軟件一道使用：
- STEP 7、
STEP 7-Micro/Win、ProTool、ProTool/Pro、SIMATIC PDM
（用于PG/OP通訊）
- COM PROFIBUS
- SOFTNET-S7（用于 S7 通訊）
- SOFTNET DP（用于 DP）
OPC 服務器包含在通信軟件的供貨范圍內
 面向工業的設計
用于便攜式 PC 機的連接（如診斷和試運行）
易于安裝和試運行
 用于工業的設計
用于可攜帶的 PC 連接（如，用于診斷和調試）
 簡單的安裝和調試
CP 5611 允許編程設備與 PC 連接到 PROFIBUS 和 SIMATIC S7 的多點 MPI 接口上。
 用于帶有 PCI 插槽的 PU/PC。
 短 PCI 卡
用于連接 PROFIBUS 的 9 針 Sub-D 型插座
 CP 5611 可在不同的軟件包下操作，并且允許用戶通過 PROFIBUS 和 多點式接口 （MPI） 執行編程設備功能和個人電腦的功能。
 每一臺編程器 / 個人電腦只能使用一個 CP。 同樣，每一臺 CP 也只能使用一個協議 （PROFIBUS DP、S7 通信或者 FDL）。
 下列各個軟件包支持 CP 5611：
在 WINDOWS 95 和 NT 4.0 系統下 STEP 7 V3.2 以上的版本； Windows 98 V4.02 和 K4.02.5 以上的版本
CP 5611 的驅動程序包括在STEP 7 的供應范圍內。
SOFTNET-S7
S7 編程接口能與該軟件包一起使用
SOFTNET-DP
使用這種軟件包 CP 5611 能被用作 PROFIBUS-DP 主站（1-2 級）
 SOFTNET-DP 從站
使 CP 5611 作為 PROFIBUS-DP 從站
 COM PROFIBUS （如 V3.3）
CP 5611 能與該軟件包一起使用，用于 PROFIBUS-DP 系統的調試或者診斷（DP 在線功能）
 STEP 7-Micro / WIN （如 V2.1）
用作 SIMATIC S7-200 可編程控制器編程軟件的硬件平臺。
ProTool，ProTool / Pro
CP 5611 可用作 SIMATIC 操作員面板、觸摸面板和文本顯示器的組態工
