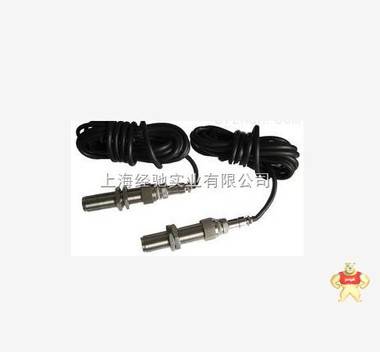

SZCB-01，SZCB-02，SZCB-03磁性轉速傳感器（磁阻式轉速傳感器）

一、概述：
    本傳感器采用電磁感應的原理來達到測速目的，具有輸出信號大，不需要放大，抗干擾性能好，不需外接電源，可在煙霧、油氣、水氣、煤氣等惡劣環境中使用等特點。
二、技術數據：
    1、輸出電壓： 在齒輪模數為4、齒牙60、材料g3、間隙為lmm時
                 1000轉／分 >5V(有效值)
                 2000轉／分 >10V(有效值)
                 3000轉／分 >15V(有效值)
    2、直流電阻： 130Ω～140Ω(如用戶需用其他阻值的數據在定貨時注明)
    3、絕緣阻抗： 在500V直流時>50MΩ
    4、工作溫度： -20℃～l20℃
    5、重 量： 100克左右(不包括尾部引線)
三、工作原理：
    使用時應在被測量轉速的軸上裝一齒輪(正、斜齒輪或帶槽圓盤都可以)將傳感器安裝在支架上，調整傳感器與齒輪頂之間隙為1mm左右。
    當軸旋轉時帶動齒輪旋轉，根據電磁感應的原理在傳感器內部線圈的兩端產生一個脈沖信號，軸轉動一圈時就產生在Z個電壓脈沖信號，根據下式：
                   F＝(n/60)×Z
式中：F為頻率     Hz／秒
      n為被測軸轉速   轉／分
      Z為齒輪齒數
    當齒輪齒數為60時，就把軸的每分種轉數n轉化成頻率為F的電壓脈沖信號，將此信號送到SZC系列智能轉速表中，就可以反應出軸的轉速。
四、安裝使用：

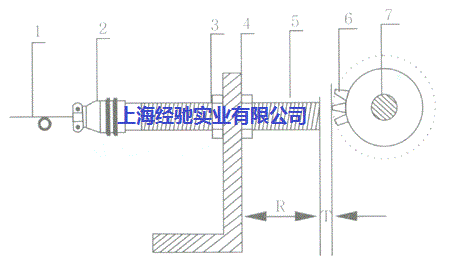

圖中：1、輸入導線   2、航空插頭   3、銅質拼緊螺母    4、同定支架
      5、磁性傳感器 6、1～99內任意個齒  7、被測軸 R．20～25mm  T．1±0.5mm
      齒輪要求：材料：各種導磁鋼鐵材料均可。
               模數：2以上即可。
               齒數：l～99齒任意。
五、注意事項：
    1、傳感器輸出線中的金屬屏蔽層應接大地零線。
    2、不允許在溫度為25℃以上強磁場環境中使用及放置。
    3、安裝及運輸過程中應避免強烈撞擊。
    4、在被測軸跳動較大時，應注意適當放大間隙，避免損壞。
    5、本傳感器為了考慮在惡劣環境中使用，故裝配調試完畢后即行密封，故無法修理。
    6、本傳感器包用期為18個月。
