易賣工控網（news.tpt0.cn）提供”德國倫茨lenze變頻器 EVS9326-ES 常見故障維修進口原材料”，產品詳情：品牌/廠家：倫茨、型號：EVS9326-ES、成色：全新、貨期：現貨 1天內發貨、保修：365天，更多產品詳情就上易賣工控網。

Lenze德國倫茨 在中國

Lenze 集團總部位于德國，目前在全球已有員工逾3000人。60多年來，驅動和自動化系統一直是

Lenze的核心競爭力，也使Lenze成為業內創新性的企業之一。Lenze 集團還可在機械開發的各個階

段為客戶提供完整的產品體系，是目前市場上為數不多的此類供應商之一。

 Lenze 集團于1997年在中國北京設立辦事處，正式進入中國市場。Lenze致力于不斷擴大其在中國的

業務，并穩步建立中國市場。2007年，Lenze集團在中國上海設立了全資子公司，倫茨（上海）傳動

系統有限公司。目前公司在上海臨港新城重裝備區建成了生產基地和物流中心，并在全國14個地方設

立銷售辦事處，從而及時響應中國市場需求，更快捷有效地為您提供從Lenze標準產品到客戶定制產

品、從控制系統到驅動軸的高品質產品。

Lenze 中國共有超過60位區域銷售和技術工程師，他們擁有豐富的行業經驗和應用知識，為用戶提供

專業的支持。我們的服務部門還可為您提供產品的維修、改善和技術支持等多項服務。

9300Vertor工程型矢量變頻器采用現代變頻驅動技術，擁有豐富的控制功能，以及多種實用的用戶接

口，可輕松接入自動化驅動系統，為各種工業驅動提供完善的自動化解決方案。

轉速為0時，仍可保證滿力矩輸出（帶反饋）

響應時間短，速度偏差小

系統配置完善，通訊功能強大

合理利用空間，注意節能運行

符合國際標準，適于全球應用

控制功能

控制方式：矢量控制，V/f特性控制（線性/平方）

電機參數自整定功能

S形曲線發生器

4套參數集，每套可存儲15個固定速度

內置PID控制器

快速重起動功能

滑差補償

電機電位器功能

驅動特性

60s內可持續過載150%，0.37~90kw變頻器可達180%

額定轉矩，速度設定范圍1:100（加反饋后可達1:1000）

3~50HZ時，轉矩設定范圍1:10（加反饋后達1:20）

輸入輸出

2個雙極性模擬輸入

2個雙極性模擬輸出

6個數字輸入

4個數字輸出

1個增量編碼器輸入（500KHZ)

1個數頻輸入（500KHZ)

1個數頻輸出（500KHZ）

保護措施

過流/過壓保護

過載/短路保護

電機過熱保護

電機堵轉保護

電機溫度監控

主電源故障/電機缺相監控

通訊接口

內置系統總線（CAN）

操作面板

OC5 故障

    在變頻器維修中OC5 故障應該是我們在 8220/8240 系列變頻器里面經常碰到一種故障現象。

OC5 為變頻器過載，過載檢測一般都是由霍爾傳感器來完成的，通過檢測U、V 兩相的電流，再由兩

輸入或門 COMOS 電路來判斷變頻器是否過載。 OC5 的故障點通常為傳感器的損壞，以及門電路的

損壞引起的，霍耳傳感器容易受環境的影響，而發生工作點的漂移，門電路常由于工作電壓以及輸入

信號的沖擊而損壞。更換損壞器件應該就能夠排除此類故障。

倫茨GKR螺旋傘齒輪減速機

倫茨GSS蝸輪蝸桿減速機

倫茨GKS斜齒輪-傘齒輪減速機

倫茨GFL小側隙平行軸減速機

倫茨GPA　行星減速機

倫茨GST　圓柱斜齒輪減速機

倫茨MDXKS同步伺服電機

倫茨MCS　L-force同步伺服電機

倫茨　MCA　異步伺服電機

倫茨Lenze　小驅動電機

倫茨SDSGA異步伺服電機

倫茨SDSGS同步伺服電機

倫茨（Lenze）GDC參數設定和編程工具GDC V4.14。適用于Lenze 8200, 9300和ECS系列變頻器的

參數設定和控制。

    GDC軟件可以“在線模式”和“離線模式”使用：

    離線模式：

    可以在沒有與目標系統（控制器）相連接條件下使用。該功能允許離線設定參數、編程等工作。

    在線模式：

    通過PC的串口、并口或系統總線實現GDC與目標系統（控制器）間的通訊。該模式主要應用與目

標系統的調試工作。

8230系列變頻器是根據定向磁場控制理論由處理器控制的脈沖變頻器，可以對交流電機進行連續、低

損耗的速度調節。8230變頻器功率部分包括一個交流電源側的三相橋式電路中的二極管整流器和一個

電機側的IGBT逆變器。

    變頻器基本功能為標準應用而設置。通過選擇適當?shù)母郊ㄈ纾嚎偩€耦合器，編碼器接口），可將

變頻器集成到自動化系統中，并保證滿足高動態控制要求。

    在整個產品系列中，所有變頻器的操作都是相同的。力爭使其簡明易懂，便于操作并實現其最靈活

性的思想貫穿于產品開發的整個過程。變頻器的操作以及參數的調整是通過控制單元(BDE)完成的。

    通過常規的總線系統，即可將變頻器與自動化系統連接（參見現場總線耦合器選件說明）。在電源

電壓為380-480V的條件下，變頻器輸出功率可覆蓋144kVA至300kVA的范圍。

    與標準異步電機連接后，產生的驅動功率如下：

    一在額定電流下運行：

    llOkW至200kW，400V

    一在1.5倍額定電流下運行：

    132kW至250kW，400V

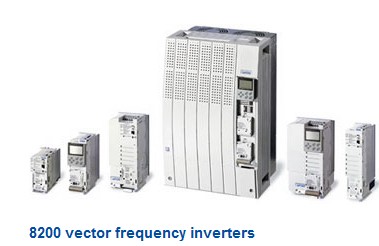

8200/8210系列的特點

    230V電壓等級的8200系列包括4種型號的變頻器。功率范圍從0.37～2.2KW。

    400V電壓等級的8210系列包括8種型號的變頻器，功率范圍從0.75～11W。

    ●緊湊設計

    ●過載容量達到150%額定電流1分鐘。

    ●變頻器輸出防短路保護，主電路連接中接地錯誤檢測

    ●載波頻率：8200系列為9.2kHz 8210系列可選擇：4kHz，8kHz，12kHz，16kHz

    ●采用IGBT功率模塊的PWM逆變器

    ●可通過直流母線并聯及共用制動斬波器

    ●隔離的模擬量輸入和模擬量輸出

    ●每套參數集可達3個頻率的寸動參數設定

    ●直流制動

    ●繼電器輸出250V/O.1A

    ●帶可編程功能的隔離數字輸入

    ●跳閘設定和跳閘復位

    ●電機電位器模擬

    ●輸出頻率可達480Hz

    ●滑差補償

    ●隨V/f減少可調電流限幅

    ●瞬間重起動電路

    ●主電路電壓補償

    ●2套參數集

    ●運行時間表

    ●插入液晶操作面板8210BB，用于控制和設定參數，白帶存儲器用于參數集和轉換器?？勺鞲竭x

LECOM總線接口模板，可作附選件。可插拔操作面板8210BB，作為可選件，可進行參數集拷貝，

用于控制和參數設定，具備豐富的網絡組態功能。

    ●可選Lenze模塊21021B，21311B等，用于CAN．485，Inter-bus．Profibus等多種通訊網絡

倫茨lenze變頻器，在驅動產品領域也是一個非常著名的品牌，源自德國，主要產品包括變頻器，伺服

控制器，直流控制器，交直流電機，伺服電機，磁粉離合器，以及齒輪減速機等，應該說在涉及驅動

產品的領域lenze都有自己的解決方案。在國內lenze變頻器廣泛應用于紡織、造紙、煙草、印刷、包

裝、冶金、食品、汽車制造及物料運送等多個行業。應該說lemze變頻器在變頻器市場上還是有著相當

的知名度，也越來越被廣大國內用戶認可和接受。

lenze變頻器的常見故障及處理方法:

 脈沖變壓器損壞

對于早期的如8100系列8300系列變頻器，我們比較常見的故障有開關電源損壞，其中多數為脈沖變壓

器損壞，反映出來的現象為上電后機器無任何反應，控制端子無電壓。由于脈沖變壓器的骨架不容易

拆開，給變壓器的修復造成了一定的困難，各變頻器品牌所使用脈沖變壓器的參數又不盡相同，給我

們的繞制也帶來了一些困難，假如無配件來源，一般在這種情況下不易修復。由于此類機器市場相對

較少我們就不做詳細討論。

 oc5故障

oc5故障應該是我們在8220/8240系列變頻器里面經常碰到一種故障現象。oc5為變頻器過載，過載檢

測一般都是由霍耳傳感器來完成的，通過檢測uv兩相的電流，再由兩輸入或門comos電路來判斷變頻

器是否過載。oc5的故障點通常為傳感器的損壞，以及門電路的損壞引起的，霍耳傳感器容易受環境的

影響，而發生工作點的漂移，門電路常由于工作電壓以及輸入信號的沖擊而損壞。更換損壞器件應該

就能夠排除此類故障。

 輸出缺相

輸出缺相也是我們經常會碰到的故障之一。我們都知道在缺相狀態下是無法拖動三相交流異步電機的

，在拖動電機的情況下還會出現過流報警，脫開電機后測量3相輸出電壓，往往是3相輸出電壓相差比

較大，這時候首先應該檢查功率模塊是否損壞，驅動波形是否正常。在lenze 8240系列變頻器中經常

會碰到現象是驅動電路無電壓。開關電源是一個必須檢查的電路，8240系列變頻器與其它變頻器的不

同之處是驅動電源不是直接由開關電源供給的，驅動電路和開關電源之間帶有隔離。所以我們還必須

檢查隔離變壓器是否有問題。排除以上故障應該可以確定驅動電路的電源是否正常。

 開關電源故障

在8200系列通用變頻器的維修中我們會經常碰到開關電源損壞。故障點主要有功率開關管的損壞，以

及開關電源控制電路的損壞。開關管的損壞較容易更換，原型號晶體管及其替換晶體管都能夠買到，

控制電路出現故障后修復相對比較復雜，此類型機器的控制電路元器件都是集成于絕緣陶瓷片上，不

易更換，需要有一定的經驗以及維修技巧。

 變頻器散熱引起的故障

散熱板分離散熱技術也是lennze變頻器的一個很大賣點，大家都知道常規變頻器都是有冷卻風扇散熱

，但有些場合使用了散熱風扇后常常成為變頻器的一個常見故障點。這種現象主要在紡織工廠比較多見

。紡織工廠空氣中的棉絮和化纖常常堵塞風扇，引起變頻器故障報警。而lenze變頻器的散熱板分離散

熱技術恰恰解決了這個問題。但我們也會碰到客戶在使用一段時間后出現變頻器帶不起重載的現象，

從我們的經驗分析也有可能是由于變頻器的散熱問題引起的，由于散熱的不充分，元器件更易老化，

損耗更快。一般在這種情況下，更換老化器件就能解決此問題。

此外，在實際應用中我們也可以依據變頻器的發光二極管的狀態判斷一下變頻器的狀態及故障，特別

是在沒有面板的情況下這種判斷辦法更方便。一般在綠燈亮，紅燈滅的情況下是在控制面板的操作狀

態下。綠燈閃爍，紅燈亮則是操作面板禁止控制。綠燈滅，紅燈一秒閃爍一次，此時變頻器為故障狀

態。
