易賣工控網（news.tpt0.cn）提供”KYN28-12高壓電機控制柜”，產品詳情：品牌/廠家：湖北忠東、型號：KYN28-12、成色：全新、貨期：現貨 1天內發貨、保修：180天，更多產品詳情就上易賣工控網。

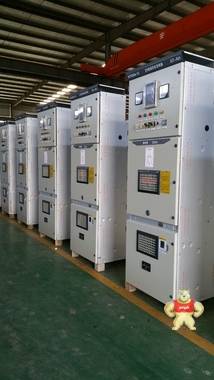

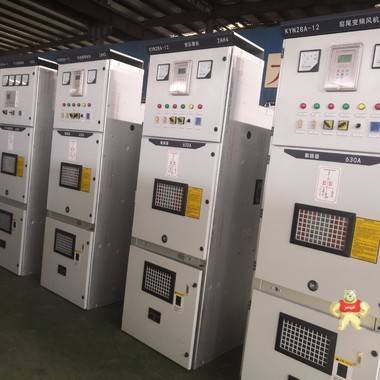

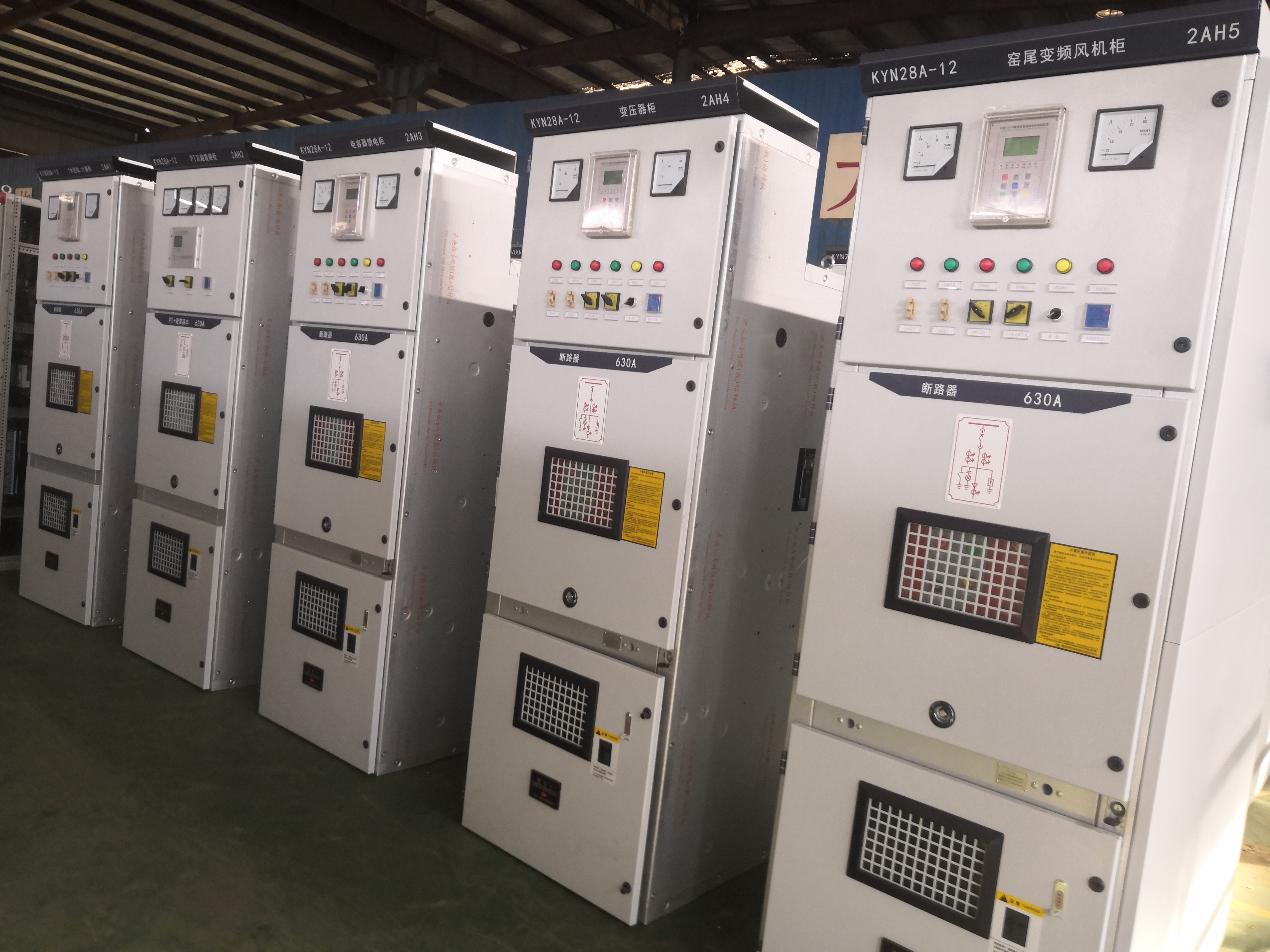

       KYN28鎧裝式金屬封閉開關設備（以下簡稱KYN28開關柜）適用于三相交流50Hz、7.2~12kV單母線及單母線分段電力系統，具有“五防”功能。開關柜的可移開部分可配置真空斷路器和真空接觸器等元器件。
      標準和規范

KYN28開關柜滿足IEC298，GB3906，DL404等標準。

開關柜外殼的防護等級為IP4X，當斷路器室門打開、手車移開時，防護等級為IP2X，
在系統的安裝和運行期間，要遵守所有相關的IEC規范及國家或地方相關的安全導則。


正常工作條件

KYN28開關柜正常工作條件如下：

室內環境溫度：

最高溫度                                     +40°C

日平均值不大于                               +35°C

最低溫度                                     -15°C

室內環境濕度：

    日平均相對濕度                               95%及以下

月平均相對濕度                               90%及以下

安裝場所的海拔高度                           1000m及以下

地震烈度:                                    不超過8度

沒有火災、爆炸危險，沒有嚴重污穢及化學腐蝕的場所。


特殊工作條件

對特殊工作條件，必須向制造廠咨詢。制造廠與用戶應就特殊工作條件取得一致意見。

注意事項：

若開關柜運行地區的濕度較高，溫度波動速度較快且幅度較大，開關柜在這種氣候環境下運行，就有凝露的危險，因此開關柜在備用和運行狀態下，用戶應保證加熱器全天侯投入！但在大電流運行中，可以不投入。


開關柜電氣參數

需裝備通風裝置

40 kA為3秒

儀用互感器的短路容量應單獨考慮

3.1基本結構（圖3/1）

開關柜由固定的柜體和真空斷路器手車組成，這是它的基本結構。開關柜及安裝的電氣元件見圖3/1。進線柜或出線柜是基本柜方案，并有派生方案，如母線分段柜或計量柜等。此外，尚有配置固定式負荷開關、真空接觸器手車、隔離手車等方案。開關柜靠墻或面對面安裝。結構細節和柜內安裝設備，可見訂貨文件。

3.2外殼和隔板

開關柜的外殼和隔板由優質鋼板制成，具有很強的抗氧化、耐腐蝕功能，且剛度和機械強度比普通低碳鋼板高。三個高壓室的頂部都裝有壓力釋放板。出現內部故障時，高壓室內氣壓升高，由于柜門已可靠密封，高壓氣體將沖開壓力釋放板釋放出來。相鄰的開關柜由各自的側板隔開，并柜后仍有空氣緩沖層，可以防止開關柜被故障電弧貫穿熔化。低壓室D裝配成獨立隔室，與高壓區域分隔開。隔板將斷路器室B和電纜室C隔開，即使斷路器手車移開（此時活門會自動關閉），也能防止操作者觸及母線室A和電纜室C內的帶電部分。卸下緊固螺栓就可移開水平隔板，便于電纜密封終端的安裝。

3.3開關柜內的小室

斷路器室

斷路器手車裝在有導軌的斷路器室B內，可在運行、試驗/隔離兩個不同位置之間移動。當手車從運行位置向試驗/隔離位置移動時，活門會自動蓋住靜觸頭，反向運行則打開。手車能在開關柜門關閉的情況下操作，通過門上的觀察窗可以看到手車的位置、手車上的ON（斷路器合閘）/OFF（斷路器分閘）按鈕、合分閘狀態指示器和儲能/釋放狀況指示器。

斷路器手車

手車可采用手動進行移動。框架由合金鋼板拼裝而成，上面裝斷路器和其他設備。具有彈簧觸頭系統的觸臂裝在斷路器的極柱上，當手車插入到運行位置時起電氣聯接作用。手車于開關柜之間的信號、保護和控制線，用一個控制線插頭聯接。手車剛插入開關柜就固定在試驗/隔離位置，同時也可靠地聯接到開關柜的接地系統。手車的所在位置，能通過觀察窗或裝在低壓室面板上的手車電氣位置指示器看到。

除真空斷路器外，手車可配真空接觸器、隔離裝置和計量設備等。

母線室

母線從一個開關柜引至另一個開關柜，通過分支母線和套管固定。矩形的分支母線直接用螺栓聯接到主母線上，不需任何聯接夾。所有母線和分支母線都用熱縮套管覆蓋。套管板和套管將柜與柜之間的母線隔離起來，并有支撐作用。對電動應力大的開關柜，一般需要這種支持。

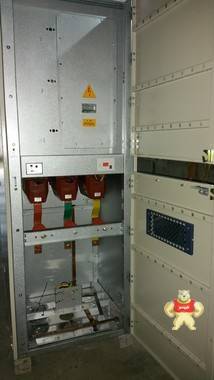

電纜室

電流互感器和接地開關裝在電纜室后部。電纜室也可安裝避雷器。當電纜室門打開后，有足夠的空間供施工人員進入柜內安裝電纜（最多可并接6根）。蓋在電纜入口處的底板可采用非導磁的不銹鋼板，是開縫的，可拆卸的，便于現場施工。底板中穿越一、二次電纜的變徑密封圈開孔應與所裝電纜相適應，以防小動物進入。

對于濕度較大的電纜溝，建議用防火泥、環氧樹脂將開關柜進行密封。

低壓室

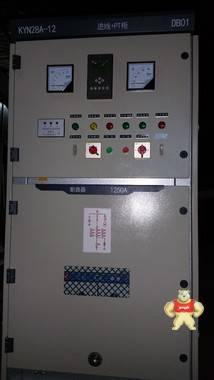

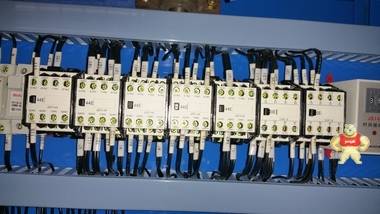

開關柜的二次元件裝在低壓室內及門上?？刂凭€線槽空間寬裕，并有蓋板，左側線槽用來引入和引出柜間連線，右側線槽用來敷設開關柜內部連線。低壓室側板上有控制線穿越孔，以便控制電源的聯接。
