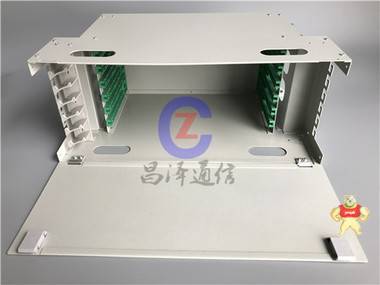

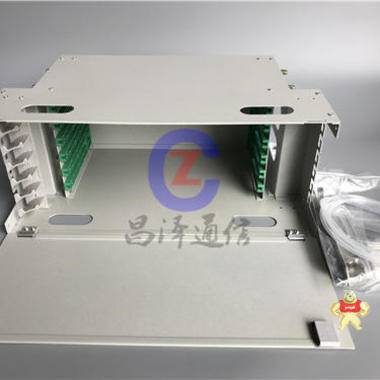

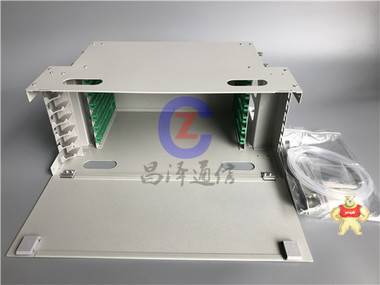

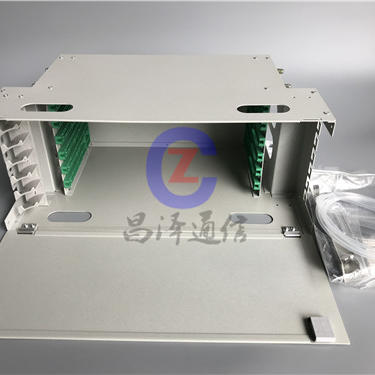

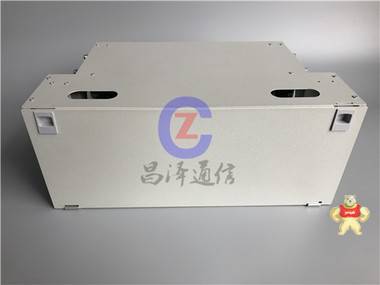

易賣工控網（news.tpt0.cn）提供”【昌澤通信主營】72芯ODF單元箱 ODU融配箱”，產品詳情：品牌/廠家：昌澤、型號：CZ-ODU-72、成色：全新、貨期：現貨 1天內發貨、保修：365天，更多產品詳情就上易賣工控網。

ODF單元箱產品概述：

ODF單元箱又稱ODF架、熔配一體化機框、單元盒、單元體，它具有光纜固定和保護功能光纜終接功能、調線功能、以及光纜纖芯和尾纖保護功能。即可單獨配裝成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜/架內。構成綜合配線架。該設備配置靈活、安裝適用簡單、容易維護、便于管理、是光纖通信光纜網絡終端，或中繼點實現排纖、跳纖光纜熔接及接入必不可少的設備。

ODF單元箱技術特性：

1. 耐久壽命：>1000次
2. 工作溫度：-5℃～+40℃
3. 貯運溫度：-25℃～+55℃
4. 相對濕度：≤85%(+30℃)
5. 大氣壓力：70～106Kpa
6. 絕緣電阻：＞1000MΩ/500VDC
7. 耐 電 壓：3000VDC/1min不擊穿，無飛弧

ODF單元箱結構及特性：

1. 組成：光纖熔接配線單元盒由外殼、內部構件、光纖接頭保護件3部分組成。
2. 外殼：外殼方便開啟，便于安裝。
3. 內部構件包括以下部分：  支撐架：內部結構的主體，用于內部結構的支撐；  集纖盤：用于有順序地存放光纖接頭（及其保護件）和余留光纖，可余留光纖的長度不小于1.6m，余留光纖盤放的曲率半徑不小于32mm。并有為重新接續提供容易識別纖號的標記和方便操作的空間；  固定裝置：用于光纜護套固定、光纜加強構件固定和配線尾纖固定，光纖接頭的保護采用熱收縮保護管。
4. 外觀：光纖熔接配線單元盒形狀完整，無毛刺、無氣泡、無龜裂和空洞、無翹曲、無雜質等缺陷。全部底色應均勻連續。經靜電噴塑處理，其色澤應均勻一致無劃痕和露底。
5. 材料：光纖熔接配線單元盒中，所有的塑料部件采用的材料具有防腐性能，金屬部件采用靜電噴塑處理，以增加其防腐蝕性能；材料的物理、化學性能穩定并且材料之間有良好的相容性。
6. 熱收縮保護管采用的材料及填充物的熱熔溫度不小于120℃，熱軟化溫度大于90℃，使用溫度：-25℃～+40℃。
7. 全部材料無毒、無腐蝕，對人體健康和其它設備無副作用。
8. 結構特點：用19″標準安裝界面，適用于多種機架、機柜上的安裝；采用金屬結構，表面涂裝靜電噴塑，結構輕巧，外形美觀；全模塊化設計，全正面化操作，安裝靈活、施工維護方便；抽拉式設計，集熔接配線一體化的熔接配線模塊；適用于束狀和帶狀光纜；每盤可卡式安裝12個FC，SC及ST適配器，適配器正面呈30°角，既保證拉光纖的曲率半徑，又可避免激光損傷眼睛；模塊可取出至設備外操作，簡單方便；光纜和尾纖均具有2m以上的盤儲空間

ODF單元箱優勢：

1. 標準單元結構尺寸，19英寸標準安裝，既可裝入配線架機柜，也可改做壁掛安裝。
2. 工藝精良結構件采用加厚鍍鋅鈍化處理冷軋鋼板和表面噴涂工藝，光纖分配盤采用摻雜阻燃材料的塑料材質，輕便靈活，又結實耐用。大徑盤繞環設計使尾纖和跳纖的曲率半徑每處都保持在40mm以上。
3. 既可單獨裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜架內構成綜合配線架。具有光纜引入、固定和保護功能，光纜終端與尾纖熔接功能，調線功能和跳纖存儲光纜纖芯和尾纖的存儲和保護功能等。

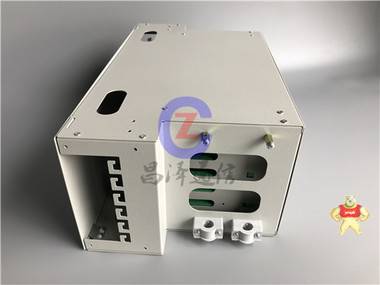

4. 配線箱內采用抽屜式結構，操作時可抽出，完畢后放回。在機箱后部有光纜引入孔和固定模塊
5. 固定后經光纜盤繞架引入分配盒；光纖分配盤結構為可開啟上下層結構：開啟上層，將尾纖光纖連接器與下層適配器連接后沿走線架盤繞經出線孔繞至上層，即可合起上層，尾纖頭與引入的光纜纖芯熔接后把熔點固定在槽位內粘住，即完成操作，將分配盤插入對應層位即可；分配盒下面為跳纖存儲盤由于各功能模塊可分開操作，使用靈活方便。
