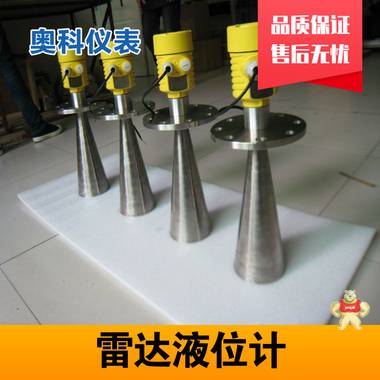

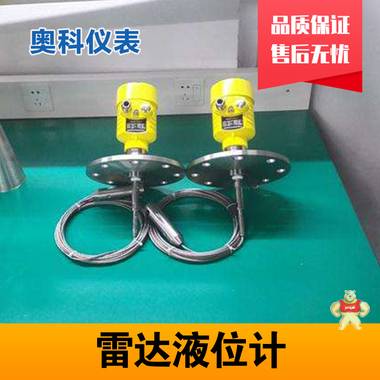

料位計
江蘇奧科儀表有限公司
T:0517-86919886/13915190011   柏經理

測量原理

導波雷達是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜繩傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。

 輸入

      反射的脈沖信號沿纜繩傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表面的距離D與脈沖的時間行程T成正比：

   D=C×T/2

   其中C為光速

   因空罐的距離E已知，則物位L為：

   L=E-D

輸出

       通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。

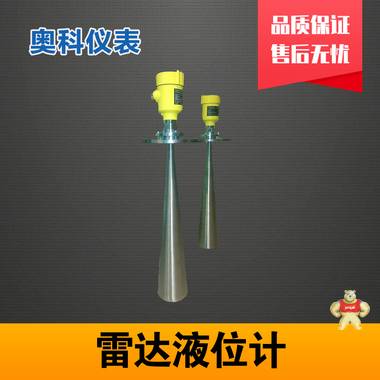

料位計

產品簡介：

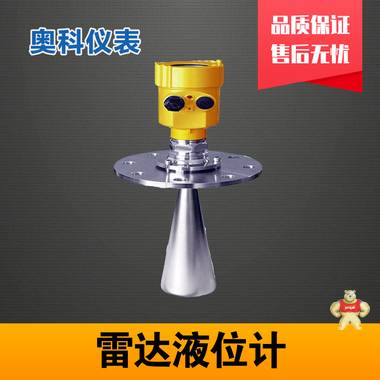

料位計

技術參數

參數：          工作頻率:100MHZ-1.8GHZ

測量范圍：纜式：0-30m；桿式、同軸式：0-6m

重復性：±3mm

分辨率：1mm

采樣：回波采樣55 次/s

響應速度：>0.2S（根據具體使用情況而定）

輸出電流信號：4-20mA

精度：<0.1%

通訊接口：      HART 通訊協議

過程連接:       G1-1/2

法蘭DN50，DN80，DN100，DN150

過程壓力:       -1-40bar

電源：          電源：24VDC(±10%),紋波電壓：1Vpp

耗電量：max 22.5mA

環境條件：      溫度-40℃～+80℃

外殼防護等級：  IP68

防爆等級：      EXiaIICT6

兩線制接線：    儀表供電和信號輸出共用一根兩芯屏蔽電纜線

電纜入口：2個M20×1.5(電纜直徑5--9mm)

測量液體時的安裝指導

下述安裝指導適用于桿式和纜式探頭，管式探頭測量與安裝方式無關。

安裝位置

l 距離罐壁的距離建議為罐直徑的1/6－1/4(至少300mm，混凝土罐至少400mm)

l 不要安裝在金屬罐中間

l 不要裝在下料口處

l 選擇探頭長度時，注意探頭底部距罐底約大于30mm

l 注意介質溫度

罐內障礙物

l 安裝時注意探頭距離障礙至少200mm

干擾的祛除

l 干擾回波抑制：軟件可實現對干擾回波的抑制，從而達到理想測量效果

l 旁通管及導波管（僅適用于液體）對于粘度不打于500cst，可采用旁通管，導波管或管式來避免干擾。

液體標準安裝

對于粘度≤500cst且不易產生粘附的介質，管式探頭是方案，其特點如下：

l 卓越的可靠性

l 可用于介電常數大于等于1.4的任何介質，測量與介質的導電性無關

l 罐內障礙物及短管尺寸不影響測量

l 比桿式探頭能承受的橫向壓力高

l 對于高粘度的介質，建議使用桿式探頭

儀表在臥罐及立罐上的安裝

l 管式探頭及桿式探頭可到6米對于測量距離超過6米的罐，可選用8mm纜式探頭

l 安裝及固定方式同固體粉倉測量

l 對距罐壁的距離無限制，只要避免探頭接觸罐壁即可

l 如果罐內障礙物比較多或過于靠近探棒時，請選用管式探頭

腐蝕性介質測量

l 如果測量腐蝕性介質，可選用桿式探頭套一個塑料套管進行測量

通過SOFT軟件調試

雷達傳感器都可以通過軟件進行調試。采用SOFT軟件進行調試，需要一個儀表CONNECTCAT驅動器。

使用軟件調試的時候，給雷達儀表加電24VDC，同時在連接HART適配器前端加一個250歐姆的電阻。如果一體式HART電阻（內部電阻250歐姆）的供電儀表，就不需要附加外部電阻，這時候HART適配器可以和4…20mA線并聯。

測量距離

下表列出不同類別被測介質與測量距離的關系

超聲波物位計

超聲波物位計又分為很多型號，比如防腐超聲波物位計，固體式超聲波料位計，固一體式超聲波料位計等。它們具有高精度，高穩定性能，較強抗干擾能力，發射角小，發射頻率高，防過壓防雷擊等功能。可完全與進口超聲波物位計（超聲波液位計）相媲美。
