易賣工控網（news.tpt0.cn）提供”6%干式鐵芯串聯電抗器CKSG-3.6/0.48-6%”，產品詳情：品牌/廠家：上海昌日、型號：CKSG-3.6/0.48-7、成色：全新、貨期：期貨 1天內發貨、保修：365天，更多產品詳情就上易賣工控網。

CKSG-3.6/0.48-6串聯電抗器規格書

CKSG串聯電抗器引言：

CKSG串聯電抗器并聯在電網中,低頻時呈現容性,主要起到無功補償功能;高頻時,電網呈現感性,從而抑制諧波起動保護電容器的作用。

一、CKSG-3.6/0.48-6串聯電抗器作用

接入串聯電抗器，電容器 電壓升高系數- K=1 d 1如K= 6% 1.06 10.06 1≈-d =即運行電壓升高6%，工作電流也隨之大約6%。運行經驗認為，裝有串聯電抗器的電容器容量占2/3及以上時，則不會產生諧波諧振，能有效地吸收電網諧波，改善系統的電壓波形，提高系統的功率因數，并能有效地抑制合閘涌流及操作過電壓，有效地保護了電容器。

二, CKSG-3.6/0.48-6串聯電抗器型號說明

三、CKSG-3.6/0.48-6串聯電抗器性能參數

1.可用于400V、660V系統。
2.電抗率的種類：1%、6%、12%
3.額定絕緣水平3kV/min。
4.CKSG電抗器各部位的溫升限值：鐵芯不超過85K，電圈溫升不超過95K。
5.CKSG電抗器噪聲不大于45dB
6.電抗器能在工頻加諧波電流不大于1.35倍額定電流下長期運行。
7.電抗值線性度：在1.8倍額定電流下的電抗值與額定電流下的電抗值之比不低于0.95。
8.三相電抗器的任意兩相電抗值之差不大于±3%。
9.耐溫等級H級（180℃）以上。

四，CKSG-3.6/0.48-6串聯電抗器結構特點
1.該CKSG系列電抗器分為三相和單相兩種，均為鐵心干式。
2.鐵芯采用推薦低損耗進口冷軋取向硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布板作間隔，以保證電抗氣隙在運行過程中不發生變化。
3.線圈采用H級或C級漆包扁銅線繞制，排列緊密且均勻，外表不包絕緣層，具有***的美感且有較好的散熱性能。
4.電抗器的線圈和鐵芯組裝成一體后經過預烘→真空浸漆→熱烘固化這一工藝流程，采用H級浸漬漆，
使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，而且具有極高的耐熱等級，可確保電抗器在高溫下亦能安全地?zé)o噪音地運行。
5.電抗器芯柱部分緊固件采用無磁性材料，確保電抗器具有較高的品質因數和較低的溫升，確保具有較好的濾波效果。
6.外露部件均采取了防腐蝕處理，引出端子采用冷壓銅管端子。
7.該電抗器與國內同類產品相比具有體積小、重量輕、外觀美等優點，可與國外知名品牌相媲美。

伍，CKSG-3.6/0.48-6串聯電抗器使用環境條件
1.海拔高度不超過2000米。
2.運行環境溫度-25℃～+45℃，相對濕度不超過90%。
3.周圍無有害氣體，無易燃易爆物品。
4.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。

陸，串聯電抗器接線示意圖

CKSG電抗器外形圖（相關尺寸）

CKSG電抗器頂端出線方式

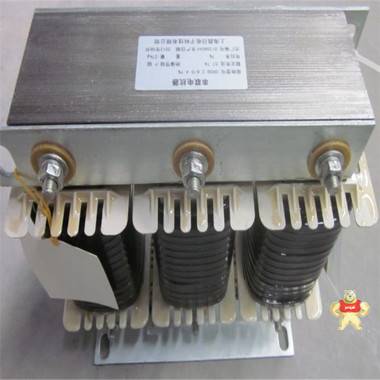

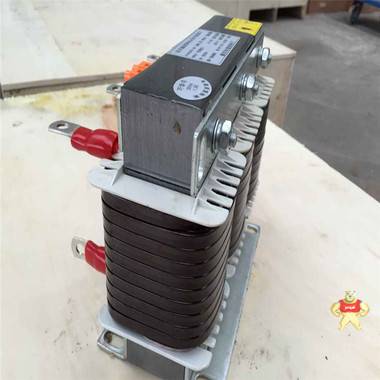

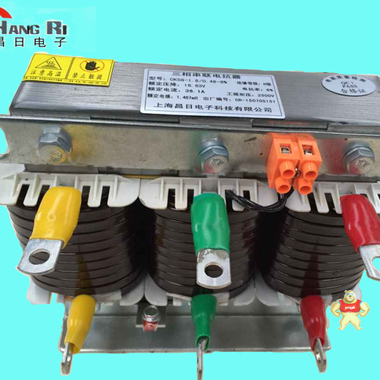

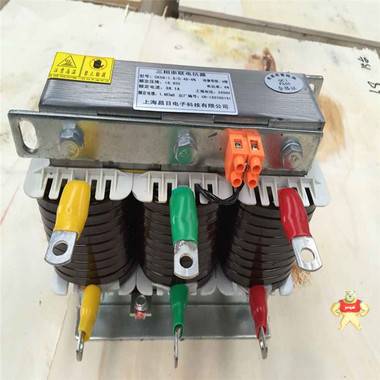

電抗器實物圖：

諧波電流的產生與走向，串聯電抗器的重要性

CKSG串聯電抗器在現實生活中的應用

廠家承諾：貨源充足，現貨供應。服務周到，免費提供相關咨詢，相關技術指導。 做工精良，外觀精致，質量穩定可靠

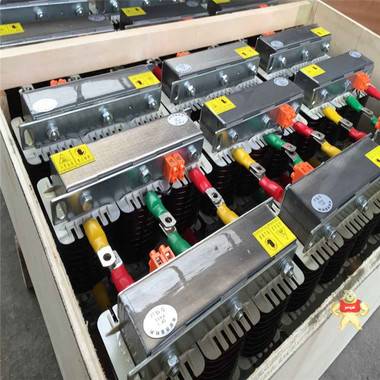

廠家提供，說明書，合格證，防護標識等。運輸時間，已經簽訂專線物流運輸，運輸保證。包裝箱牢固可靠，保證產品運輸安排

CKSG-3.6/0.48-6串聯電抗器按照繞線方式分為箔繞電抗器

線繞電抗器

廠家承諾：貨源充足，現貨供應。服務周到，免費提供相關咨詢，相關技術指導。做工精良，外觀精致，質量穩定可靠

廠家提供，說明書，合格證，防護標識等。運輸時間，已經簽訂專線物流運輸，運輸保證。包裝箱牢固可靠，保證產品運輸安排

上海昌日我公司是專業生產電抗器的廠家，電抗器有 變頻器輸入電抗器，輸出電抗器，直流電抗器。補償柜CKSG串聯電抗器，電容專用串聯電抗器，高壓串聯電抗器，電抗器系列種類齊全，訂做非標電抗器產品。
