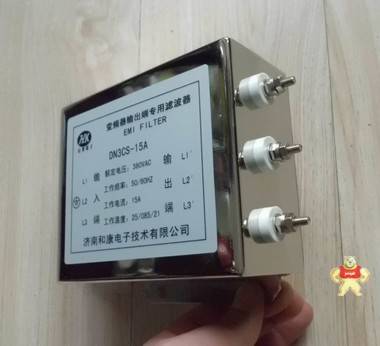

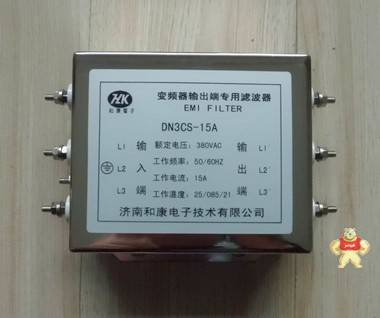

7.5KW?變頻器專用輸出濾波器15A EMC輸出電源濾波器 降低高頻干擾 ?DN3CS-15A

變頻器專用濾波器的作用：

適用于由于變頻器引起的高頻的電磁諧波干擾，主要解決變頻器工作時產生的對電網和周邊電子或數字設備的干擾問題，以及對控制回路和信號回路引起的干擾現象，都有一定的降低和抑制作用！變頻器專用電源濾波器適合用于現場環境較惡劣的場合！???我公司濾波器均可配套于：ABB變頻器,西門子變頻器，施耐德變頻器，偉肯變頻器，AB變頻器，三菱變頻器，富士變頻器，安川變頻器，松下變頻器，日立變頻器，英威騰變頻器，匯川變頻器，易能變頻器等。

備注：購買訂單金額滿1000元以上的客戶可以免快遞費或者物流費用，該價格為未稅價格，開發票需要加收部分稅點。

濾波器參數:

產品型號：DN3CS-15A

類型：輸入型濾波器

額定電流：15A

額定電壓：380---440VAC

匹配變頻器功率:7.5kw

泄漏電流：0 mA

測試電壓：線與線2250VDC ?3秒 ；線與地2700VAC 3秒

外形尺寸：見下面外形尺寸圖

產品質保期：1年

產品重量：

1250克

電路原理圖：

外形尺寸圖:

輸入端專用濾波器好處：

一、降低主電源諧波和換相缺口；
二、保護驅動裝置電力電子元件不受主電源尖峰電流沖擊；
三、抑制變頻器輸出的諧波干擾；
四、具有良好的干擾抑制能力，提高系統可靠性。

輸出濾波器安裝在變頻器的輸出側與電機之間

一、減小輸出電流中的高次諧波成份,

二、抑制變頻器的輸出側的浪涌電壓，減小電機由高頻諧波引起的，附加轉矩；

三、減小電機噪音.

變頻器輸入端專用型濾波器的安裝過程中，應該注意以下問題：
1、金屬殼與機箱殼必須保證良好面接觸，并將接地線接好；
2、變頻器輸入端專用型濾波器輸入線、輸出線必須拉開距離，切忌并行，以免降低變頻器輸入端專用型濾波器的效能；
3、變頻器輸入端專用型濾波器連接線以選用雙絞線為佳，它可有效消除部分高頻干擾信號。

濾波器安裝指導：

濾波器金屬外殼與機箱保持良好面接觸，并將接地線接好，濾波器輸入、輸出線必須拉開距離，切忌任何形式的線間耦合。

濾波器安裝位置應選在機箱電源的入口處，以縮短輸入線在機箱內的長度，減少輻射干擾。

建議對濾波器和引線鏈接處進行絕緣處理，避免短路。
