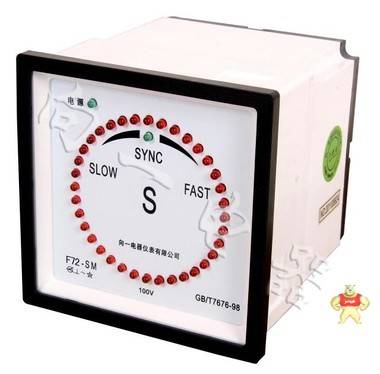

F96、Q96廣角度船用電子發光同步表

名稱：F96-S、Q96-S、51T5-S、51T6-S

外型尺寸：96×96mm 開孔尺寸：92×92mm

本店銷售各類船用表，如F96、Q96（51L5、51T6、51L6）、F72、Q72（61T13、61L13、61L14）、45C8(2101)、45L8（2102、2105~2109）、45C9（2101）、45L9（2102、2105~2109）、63C18（2181）、63L18（2182、2185~2189）、63C19（2181）、63L19（2182、2185~2189）、63L10型系列各類安裝式240度廣角度船用儀表和90度船用表。測量類型分有電壓表、電流表、頻率表、功率表、功率因素表、同步指示器、高阻表（交流電網絕緣監測儀）。

一、主要技術性能

本同步指示器系采用發光二極管指示方式，對需并聯運行的兩臺發電機組的頻差和相位進行指示。

1、在系統電壓變化為額定電壓的±10%范圍內，待并發電機與系統的頻差絕對值小于2HZ時，指示器能正常工作。

2、指示器消耗功率<3VA。

3、指示燈分辨率為每燈10°電角度。

4、并車時必須首先合閘工作發電機測量開關，此時表面36個指示燈為隨機狀態，然后合上待并發電機測量開關，指示器的指示燈開始旋轉，其旋轉速度和位置即表示兩臺發電機的頻率、相位差及方向。

5、指示器圓圈分布36個指示燈每燈代表10°電角度，上方正中12點鐘處指示燈為360°，其中綠色指示燈與12點鐘處指示燈同步。

6、當工作發電機組與待并發電機組頻率小于0.2HZ，且相位差在350°-360°之間時上方綠色指示燈亮，此時待并發電機組即可并網投入運行。

7、工作環境溫度：-25℃~+65℃。

8、外殼采用ABS阻燃料，外殼與電路耐電壓為AC2000V/1分鐘，外殼防護符合IP42，允許有油霧、鹽霧、霉菌、灰塵、凝霜等存在。

9、儀表外觀采用通用外觀結構，系列儀表外形尺寸以12為模數，正面為方形，外形美觀，方形結構便于盤柜布局。

二、同步表測量規格
