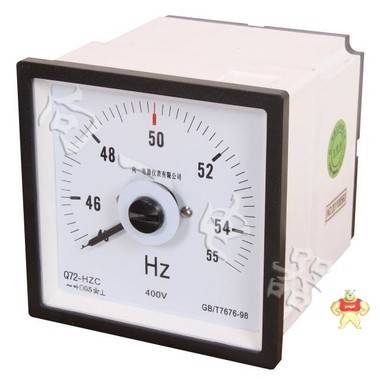

F72、Q72廣角度船用表--HZ 頻率表

名稱：F72-HZ、Q72-HZC、61L13-HZ、61L14-HZ

外型尺寸：72×72mm 開孔尺寸：68×68mm

本店銷售各類船用表，如F96、Q96（51L5、51T6、51L6）、F72、Q72（61T13、61L13、61L14）、45C8(2101)、45L8（2102、2105~2109）、45C9（2101）、45L9（2102、2105~2109）、63C18（2181）、63L18（2182、2185~2189）、63C19（2181）、63L19（2182、2185~2189）、63L10型系列各類安裝式240度廣角度船用儀表和90度船用表。測量類型分有電壓表、電流表、頻率表、功率表、功率因素表、同步指示器、高阻表（交流電網絕緣監測儀）。

F72/Q72船用頻率表用于各種交流輸配電系統、控制屏及用電設備上測量線路的頻率，根據船舶等行業實際使用環境條件及要求，對儀表結構、材料、密封等方面進行設計改進。儀表不但具有先進的電子技術、合理的結構、優良的質量，而且儀表造型美觀、重量輕、具有抗機械力和環境氣候能力。

一、主要技術性能

1.本系列電表測量機構為磁電系張絲支承與磁電系軸尖式結構。張絲支承：轉動部分無摩擦，工作可靠，抗機械沖擊性能高；軸尖式結構由于其可動部分采用緩沖減震的彈簧軸承座，軸尖和軸承采用高硬度的鈷鎢合金和剛玉寶石組成，使其具有極優的抗振動疲勞，耐沖擊和耐磨損特性，振動在加速度≤0.7g的條件下滿意運行。最適合安裝在船舶上，也可用于火車機車，石油化工，核電站，移動電站，工礦。

2.先進的變換器線路和指示機構一體化結構，儀表測量精度高、轉角大，精度0.5級，指針展開角度為240度。

3.本系列儀表為磁電系儀表，有良好的線性刻度和不受外部磁場影響的特性。

4.工作環境溫度：-25℃~+65℃。

5.外殼采用ABS阻燃料，外殼與電路耐電壓為AC2000V/1分鐘，外殼防護符合IP42，允許有油霧、鹽霧、霉菌、灰塵、凝霜等存在。

6.儀表外觀采用通用外觀結構，系列儀表外形尺寸以12為模數，正面為方形，外形美觀，方形結構便于盤柜布局。

二、頻率測量規格
