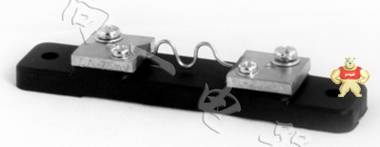

品名:FL-2?A級 5A分流器

1、概述

FL系列直流分流器是一種適于對測量直流電流在10KA以下直接作用于

模擬顯示儀器連同使用以擴大直流電流測量范圍的外附分流器,或可看

成在依次電路中作電流取樣用的標準電阻器,其取樣電壓可看作測量用

的依次電流的模擬信號。

2、主要技術指標：

2.1準確度等級：0.5級

2.2額定一次電流：5A

2.3額定二次電壓：75mv

2.4環境溫度影響：環境溫度（與參比溫度）每變化10℃，分流器輸出

2.5的變化量不超過標稱值的0.25%

2.6熱電勢影響：當80%額定電流通過分流器由自熱引起的熱電勢而產生的誤差 （該熱電勢折算電阻值的變化量）不超過分流器標稱值的0.25%

2.7使用條件：按JB/T9281中3.1.3條規定的B組（即溫度-40?+60℃），

對濕度≦95%（35℃）

2.8過載能力：額定電流值的120%，持續2h。

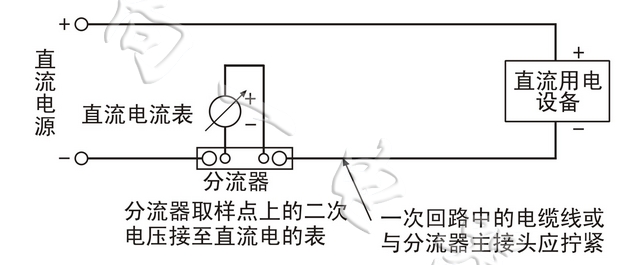

3、分流器接線示意圖：

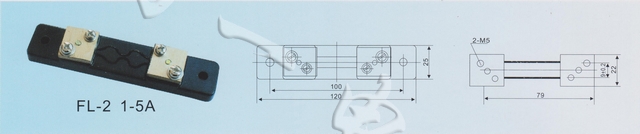

4、尺寸

5、注意事項：

5.1分流器在工作時,與其相連的電纜或裸銅線(排)的截面積和長度

應符合JB/T9288-1999中的表2規定;

5.2一次回路的電纜（或銅排）與分流器的連接處不允許有人為的接觸

電阻，二次電壓的取樣點不能從非取樣點取樣。

5.3用作電流指示用的直流電流表的內阻應遠大于分流器標稱阻值與五

分之一精度等級的倒數的乘積。

5.4實際使用的電流（長時間）建議不超過額定電流的80%。

5.5二次電壓直流由指針式電流表頭指示時，其導線的阻值應不大于1Ω。

5.6分流器的安裝尺寸按JB/T9288-1999中附錄C中規定。

5.7特殊要求，訂貨時請申明！
