一、概述：

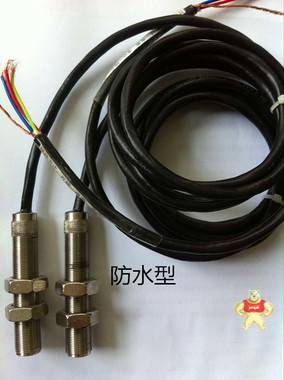

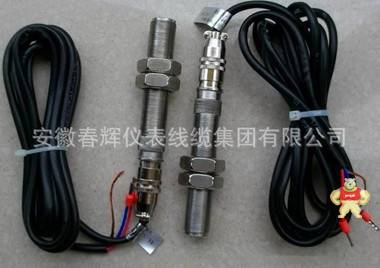

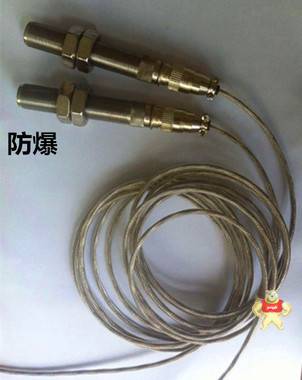

磁阻式轉速傳感器采用電磁感應原理實現測速，在傳感器前端繞有線圈，其外形圖可見，當齒輪旋轉時，通過傳感器線圈的磁力線發生變化，在傳感器線圈中產生周期性的電壓，通過對該電壓處理計數，就能測出齒輪的轉速。該傳感器外殼使用不銹鋼，輸出信號強，抗干擾性能好，安裝使用方便，可在煙霧、油氣、水氣等惡劣環境中使用。

二、技術參數：
直 流 電 阻：300±15Ω(25℃)
測速齒輪形式：模數2～4（漸開線齒輪）
工 作 溫 度：-10～+120℃
感應距離：0～3mm
抗 振 動：20g
螺 紋 規 格：Φ16傳感器（M16×1）
重 量：約120g
轉速與輸出電壓關系(傳感器與齒輪間隙為0.8mm,60齒，傳感器輸出電壓為峰峰值)
轉速（n/min） 70 100 224 342 477 665 920 1167
輸出電壓 0.8 1 2 3 4 5 6 7
轉速（n/min） 1505 2080 2509 3050 3606 4334 4620
輸出電壓 8.5 10 12 13 15 17.5 18.5
