易賣工控網（news.tpt0.cn）提供”高壓電纜外護套故障測試系統/電纜外護套故障測試儀/交聯電纜外護套故障測試儀/跨步電壓定位儀/電纜檢測設備蘇電電氣”，產品詳情：品牌/廠家：揚州蘇電、型號：SDHT-2013A、成色：全新、貨期：現貨 1天內發貨、保修：180天，更多產品詳情就上易賣工控網。

一、系統簡介

  SDHT-2013A高壓電纜外護套故障測試系統包含電纜外護套故障測試儀、跨步電壓定位儀，主要用于進行高壓電纜外護套故障的預定位，單芯電纜外護套故障的靜確定點，低壓電纜接地泄漏故障的靜確定點，也可以用來進行交聯電纜外護套的耐壓試驗，快速準確查找單芯和三芯高壓、超高壓電纜外護套接地故障和泄漏電流偏大等隱患，同時可對高密度聚乙烯、聚氯乙烯電纜外護套進行直流耐壓實驗（10kV及以下），是單芯和三芯高壓、超高壓電纜運行單位、超高壓電纜工程公司、各送變電工程公司的電纜設備維護必需的專用設備。

二、測試原理

   高壓電纜外護套故障的測尋，同電力電纜故障探測一樣，一般要經過“粗測”和“定點”兩個步驟：

粗測：超高壓外護套接地故障的粗測（初步測距）一般采用壓降法和電橋法測試。電橋法測試準確，使用方便，但由于電橋法不能測試多點接地故障，也不能測試三相電纜鏈?zhǔn)浇拥剡B線的故障，而壓降法卻可彌補上述問題。

定點：外護套接地故障的靜確定點則采用跨步電壓法，通過兩根接地探釬，尋找土壤中電勢zui低點而靜確定點。在故障點處流入大地的測試電流導致故障點處為正負電壓峰值轉換點，在故障點前接近故障時，跨步電壓增加，越過故障后跨步電壓減小，并且極性改變。在接地故障點正上方時，液晶指示停在零位，則此處為故障點的準確位置。

三、詳細介紹

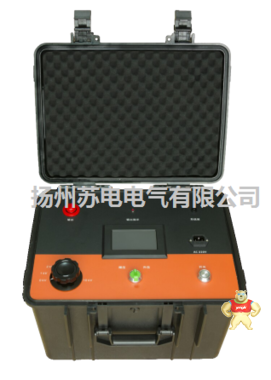

【電纜外護套故障測試儀】

1、簡介

  本產品是針對外護套故障的特點，采用壓降法初測電纜外護套的接地故障，再為跨步電壓法靜確定點提供高壓脈沖信號。儀器用于交聯電纜的外護套故障探測；也可用于地埋線和全塑線（無金屬護層電纜）故障的探測；還可用作電纜或其它電器的10kV直流耐壓試驗。

2、適用范圍

1)用于粗側敷設后的高壓電纜外護套故障點的距離；

2)可靜確定位敷設后的高壓電纜外護套故障點位置；

3)用于超高壓電纜外護套的直流耐壓試驗；

4)可完成各等級電纜主絕緣故障測距；

5)可完成10kV以下直埋電纜故障的定位。

3、功能特點

1)彩色液晶觸摸按鍵操作，智能化設計，操作簡單、方便；

2)具有連續模式、斷續模式、耐壓模式三種工作方式，功能齊全；

3)軟件算法計算和硬件電路多重保護，安全可靠；

4)具有過載保護、過壓保護等保護措施，智能化設計；

5)4.3寸彩色觸摸液晶屏顯示，直觀大方，信息全面；

6)全自動人性化設計，操作簡單、方便；

7)集測距儀和定點信號源一體設計，既能測距，又為定點提供高壓脈動信號源。

4、技術參數

1)輸出電壓：0～10KV負極性直流高壓

2)檔位設置：1kV\2kV\5kV\10kV，四檔可選

3)輸出電流：0～1000mA

4)工作方式：連續模式、斷續模式、耐壓模式三種工作方式

5)顯示方式：4.3寸彩色觸摸液晶屏

6)操作方式：觸摸按鍵，智能化操作

7)電    源：AC220V±10%，5安培

8)體    積：L478mm×W370mm×H316mm

9)重    量：14.5kg

【跨步電壓定位儀】

1、簡介

跨步電壓定位儀是根據跨步電壓法的原理設計，配合電纜外護套故障測試儀進行外護套故障靜確定點。由向不良電纜發送脈沖式的高壓信號，此信號在不良點流入土壤的電流呈漏斗狀分布，跨步電壓法正是通過探釬桿（或A字架）尋找土壤中電勢zui低點或跨步電壓零點，靜確定點。

2、功能特點

1)便攜式結構設計，小巧輕便；

2)智能化設計，軟按鍵操作，彩色液晶屏顯示；

3)跨步電壓信號極性以模擬儀表指針的方式指示，人機界面友好；

4)靈敏度高，響應范圍大，對微弱電壓信號能夠準確檢測；

5)內置大容量可充電池供電，待機時間長，滿足長時間故障定位工作。

3、技術參數

1)顯示方式：3.5寸彩色液晶屏顯示

2)靈 敏 度：min 5uV

3)定位精度：±0.1米

4)電    源：內置可充電電池供電

5)連續工作：≥6h

6)重    量：0.65kg（含電池）

7)探 釬 桿：2根，長度550mm/根，重量0.5kg/只，連線長度2m
