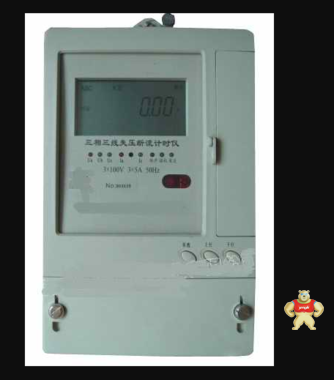

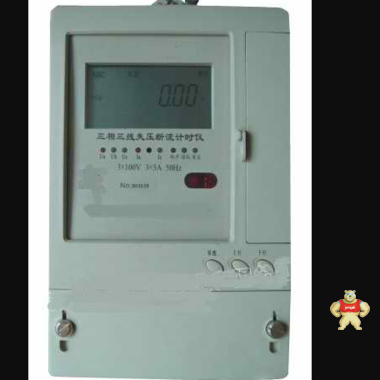

失壓計時儀 3×100V 5A 型號:ZX59/JSY-3BS

庫號：M346673
 JSY-3BS型失壓計時儀它通過對電網電壓（PT）回路、電流（CT）回路進行監視，能準確判斷電網運行狀態，并詳細記錄其處于故障期間的各種參數，以便供電部門對電網進行管理追補人為的或非人為的漏計電能，對加強用電管理及提高計量水平等方面有著十分重要的意義，是理想的電能計量監視儀表。

 一：概述
JSY-3BS型全電子失壓斷流計時儀（液晶漢顯）它通過對電網電壓（PT）回路、電流（CT）回路進行監視，能準確判斷電網運行狀態，并詳細記錄其處于故障期間的各種參數，以便供電部門對電網進行管理，追補人為的或非人為的漏計電能，對加強用電管理及提高計量水平等方面有著十分重要的意義，是理想的電能計量監視儀表。



 二：型號規格



 型號
 類別
 標稱電壓
 額定電流

HC84JSY-3BS 三相三線
3×100V
 3×1A、3×5A

 HC84JSY-3BT
三相四線
3×220/380V
 3×1A、3×5A

 HC84JSY-3BT 2300元
 三相四線
3×57.7/100V
 3×1A、3×5A





 三：主要功能

1．失壓計時

 當電壓回路（PT）發生失壓時，能及時準確判斷故障的相別，記錄其故障期間的累計時間。若有外部有源電能脈沖輸入，則可同時記錄故障期間的非正常電能量。

2．斷流計時

 當電流互感器二次側（CT）開路時，能及時準確判斷故障的相別，記錄其故障期間的累計時間。若有外部有源電能脈沖輸入，則可同時記錄故障期間的非正常電量。

3．故障電量記錄

 當儀表有有源計量脈沖輸入時，能準確分相計量故障電能，從而得到比較的電量追補。

4．故障次數記錄

 當電壓回路（PT）發生失壓，電流回路（CT）發生開路時，儀表內部啟動故障次數計數器，記錄失壓次數或斷流次數。它是一個輔助參量。

5．事件記錄

 本儀表能按事件發生先后順序及時記錄失壓、斷流的起始日期、起始時間、終止日期、終止時間。事件記錄項多達100項。

6．數據通訊

 對于有通信功能的儀表，通過儀表RS485通信輔助接線端子，可與通信終端或上位機進行數據通信，在無中繼設備的情況下通信距離不小于1200米。（此功能需用戶提供通信規約，并在訂貨前加以說明）。



 四：主要技術指標



 計時準確度
 ＜0.5s/d

起動電壓
78%Un±1V

返回電壓
85%Un±1V

起動電流
 ＜0.3%Ib

電流回路阻抗
 額定電流為5A時
 ＜0.05Ω

額定電流為1A時
 ＜0.5Ω

計時器容量
0～9999.99小時

 計度器容量
0～9999.99kw.h

掉電運行時間
 ＞180天

 掉電數據保存時間
 ＞50年

 電氣參數
 工作電壓
Un±20%（Un為額定電壓）

 額定電流
3×1A、3×5A

絕緣耐壓
 ＞2000VAC

電壓回路功耗
 ＜3VA

有源電能脈沖輸入
 幅度：＜50V 脈寬：≥10ms 頻率：＜50Hz

適用條件
 工作溫度
-25℃～+60℃

工作環境濕度
≤95%

外形尺寸及重量
 外形尺寸
240×148×83.5 mm

重量
 約1.7kg
