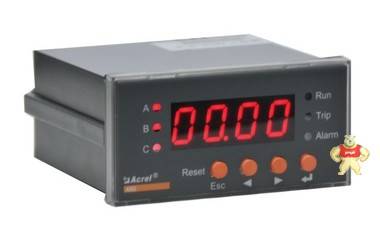

易賣工控網（news.tpt0.cn）提供”安科瑞 智能電機保護器ARD2-100”，產品詳情：品牌/廠家：安科瑞、型號：ARD2-100、成色：全新、貨期：期貨 7天內發貨、保修：730天，更多產品詳情就上易賣工控網。

安科瑞直供 電動機保護器ARD2-25，CCC，質量保證，歡迎咨詢洽談。

技術選型：安科瑞電氣股份有限公司

ARD2智能電動機保護器是安科瑞電氣股份有限公司自主研發的產品，可廣泛應用于煤礦、石化、冶煉、電力、建筑等行業的配電領域。采用最新的單片機技術，具有抗干擾能力強、工作穩定可靠、數字化、智能化、網絡化等特點。保護器能對電動機運行過程中出現的過載、斷相、不平衡、欠載、接地/漏電、阻塞、外部故障等多種情況進行保護，并設有SOE故障事件記錄功能，方便現場維護人員查找故障原因。

下面以安科瑞電氣股份有限公司ARD2產品為例，介紹ARD2智能電動機保護器的功能和技術參數。

1?符合標準

-2000低壓開關設備和控制設備總則

-2003低壓開關設備和控制設備 機電式接觸器和電動機起動器

GB/-2001低壓開關設備和控制設備 控制電路電器和開關元件，第1部分：機電式控制電路電器

GB/-2006電快速瞬變脈沖群抗擾度試驗

GB/-2006浪涌(沖擊)抗擾度試驗

2?適用環境

工作溫度：-10℃~+55℃

貯存溫度：-20℃~+65℃

相對濕度：5%~95%不結霜

海拔：≤2500m

污染等級：2級

防護等級：IP20

安裝類別：III級

運用場合：煤礦、石化、冶煉、電力、船舶、以及民用建筑等領域

3?選配功能

C — 通訊接口

L — 漏電保護

M — 4～20mA模擬量輸出

K — 2路開關量輸入(外部故障保護)

SR — SOE事件記錄

4?技術參數

保護器輔助電源

AC85V-265V/DC100V-350V

功耗3VA

電機額定工作電壓

AC380V，50HZ

電動機額定工作電流

(-) (采用小型專用電流互感器)

(-)(采用小型專用電流互感器)

25A(-25A)(采用小型專用電流互感器)

100A(25A-100A)(采用小型專用電流互感器)

250A(63A-250A)(采用專用電流互感器)

800A(250A-800A)(采用專用電流互感器)

繼電器輸出觸點，額定負載容量

2路，AC250V，3A;DC30V，3A

5?開關量輸入

2路，光電隔離

SOE事件記錄容量

8個事件記錄

6?通訊

RS485 Modbus協議

智能電動機保護器安裝尺寸 (單位mm )

ARD2主體安裝方式為嵌入式，外形尺寸為96mm*48mm，開孔尺寸為 91mm*44mm，進深131mm

7?專利及著作權

ARD2智能電動機保護器專利：智能電動機保護器--

ARD2智能電動機保護器著作權登記號：滬 DGY-2009-1282《》

8?范例

型 號：ARD2-25/CKSR

輔助電源：AC220V

電機額定電流：~25A

應用場合：三相電機

測量參數：三相電流、三相平均電流

附加功能：RS485通訊、2路開關量輸入、8個事件記錄

型 號：ARD2F-25/CJMQTSR+90FL

輔助電源：AC220V

電機額定電流： ~25A

應用場合：三相電機

測量參數：三相電流、PTC電阻值

附加功能：起動控制、溫度保護、報警輸出、RS485通訊接口、Modbus協議、4-20mA模擬量輸出、8個SOE事件記錄

顯示方式：90FL(中文液晶顯示)

型 號：ARD3-250/CLTUEpSR+90L

輔助電源：AC220V

電機額定電流： 63A~250A

應用場合：三相電機

測量參數：三相電流、線電壓、有功功率、功率因數、剩余電流、電能

附加功能：RS485通訊接口、Modbus協議、漏電保護、溫度保護、過壓保護、欠壓保護、相序保護、欠功率保護、8個SOE事件記錄

顯示方式：90L(中文液晶顯示)

9外形及尺寸

●主體模塊

●互感器

10 接線端子

11 應用方案

●直接起動模式接線圖

● 星—三角起動模式接線圖
