智能一體化孔板流量計/節流裝置/LG差壓式流量計/4-20mA信號遠傳

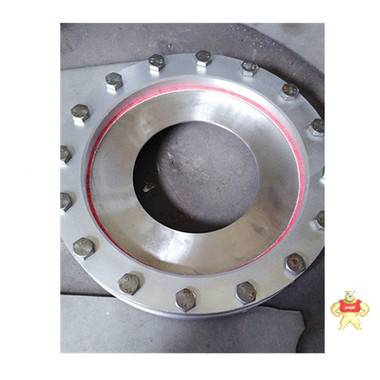

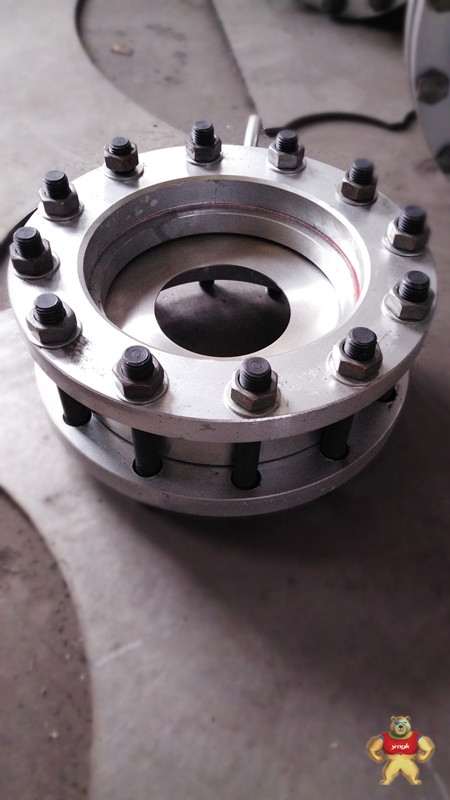

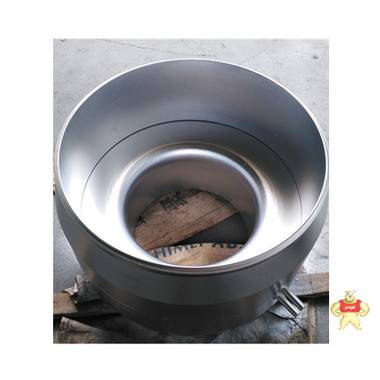

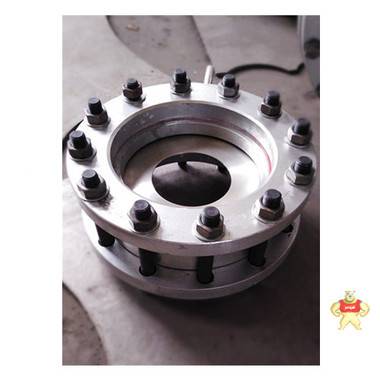

LG一體化孔板流量計是將標準孔板、智能差壓變送器、三閥組、智能流量積算儀配套組成的，又稱差壓式流量計、平衡流量計，具有高量程比差壓流量裝置，可測量氣體、蒸汽、液體的流量。廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。在充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。節流裝置（孔板流量計）是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑?，該孔板流量計采用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。二、ML-LG一體化孔板流量計特點：1、結構簡單、牢固，性能穩定可靠，使用期限長，價格低廉。2、標準型節流裝置無須實流校準，即可投用。3、一體型孔板安裝更簡單，無須引壓管，可直接接差壓變送器或壓力變送器。4、具有高精度，完善的自診斷功能。5、智能孔板流量計其量程可自編程調整。6、可同時顯示累計流量、瞬時流量、壓力、溫度。7、具有在線、動態全補償功能外，還具有自診斷、自行設定量程。8、配有多種通訊接口9、量程范圍寬、大于10：110、穩定性高三、ML-LG一體化孔板流量計參數：信號輸出：電流輸出(配顯示儀表)4～20mA兩線制現場顯示：8位LCD顯示累積流量，單位(m3)，4位LCD顯示瞬時流量，單位(m3/h)、電池電量、頻率、流速通訊接口：帶有RS485通迅接口供電電源：DC5～24V，標準型3V鋰電池安裝于儀表內部可連續使用八年以上傳輸距離：傳感器至顯示儀距離可達500m高精度：±0.5%高穩定性：優于0.1%FS/年高靜壓：40MPa連續工作5年不需調?？珊雎詼囟?、靜壓影響抗高過壓四、一體化孔板流量計選型：

選擇孔板流量計所需要的參數:
1、管道的口徑（管徑*壁厚）
2、孔板流量計測量的介質
3、被測介質的工作溫度
4、被測介質的工作壓力（***壓力、最小壓力、正常壓力）
5、被測介質的工作流量（***流量、最小流量、正常流量）
6、被測介質的粘度

孔板流量計的調試:
1、接上信號線、電源線
2、開啟進口、出口閥門，進出口閥門開度要一致
3、打開不銹鋼三閥組平衡閥，緩慢開啟孔板高低壓端的閥門，待流體通過流量計后關閉不銹鋼三閥組平衡閥即可。

孔板流量計安裝管道條件：
（1)節流件前后的直管段必須是直的，不得有肉眼可見的彎曲。
（2)安裝節流件用得直管段應該是光滑的，如不光滑，流量系數應乘以粗糙度修正稀疏。
（3)為保證流體的流動在節流件前1D出形成充分發展的紊流速度分布，而且使這種分布成均勻的軸對稱形，所以
1）?直管段必須是圓的，而且對節流件前2D范圍，其圓度要求其甚為嚴格，并且有一定的圓度指標。具體衡量方法：
（A）節流件前OD，D/2，D，2D4個垂直管截面上，以大至相等的角距離至少分別測量4個管道內徑單測值，取平均值D。任意內徑單測量值與平均值之差不得超過±0.3%
（B）在節流件后，在OD和2D位置用上述方法測得8個內徑單測值，任意單測值與D比較，其***偏差不得超過±2%
2）?節流件前后要求一段足夠長的直管段，這段足夠長的直管段和節流件前的局部阻力件形式有關和直徑比β有關。
（4）節流件上游側第一阻力件和第二阻力件之間的直管段長度可按第二阻力件的形式和β=0.7（不論實際β值是多少）取所列數值的1/2
（5）節流件上游側為敞開空間或直徑≥2D大容器時，則敞開空間或大容器與節流件之間的直管長不得小于30D（15D）。若節流件和敞開空間或大容器之間尚有其它局部阻力件時，則除在節流件與局部阻力件之間設有附合規定的最小直管段長1外，從敞開空間到節流件之間的直管段總長也不得小于30D（15D）。
