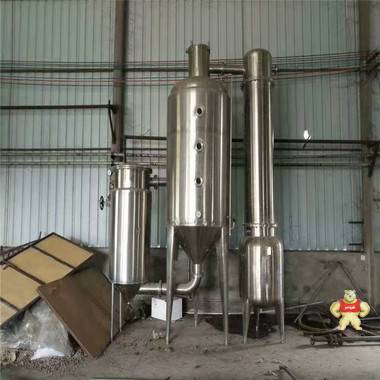

單效蒸發器蒸發量：10-200L/(可根據用戶要求及蒸發量專業設計定做)
應用范圍：適用于各類物料進行蒸發濃縮，特別適用于不易結垢、易蒸發或熱敏性強的物料
系統組成：蒸發器、分離器、冷凝器、真空及排水系統、各效料液、輸送泵、操作平臺、電器儀表控制柜及閥門、管路等系統組成
工作原理：蒸汽進入*效作為熱源，產生的二次蒸汽被引入第二效，并依次類推，把多個蒸發器連接起來一同操作，即組成一個多效蒸發系統。在多效蒸發系統，蒸汽潛熱得到重復利用，可顯著降低熱能耗用量，大大降低能耗，提高熱效率。
●使用較普遍的蒸發濃縮設備。
●隨著效體個數增加，蒸汽消耗越節約。
●雖然設備投資費用較少，但因消耗大量蒸汽因而帶來較大能源負擔。
●適用于蒸汽價格較低場合的濃縮蒸發結晶
大型降膜蒸發器主要特點
●泵的流量比較小，裝機功率小，電耗低。
●濃縮比大，降膜式蒸發，濃縮時間短。
●特殊設計經簡單操作可實現切換改效，以適應不同產品的生產。
●蒸發器頂部噴淋進料或通過多次溢流布膜裝置，確保料液在蒸發器膜管內均勻分布，形成膜狀，大大提高傳熱系數，增加蒸發率，可防止“干壁”現象。
●料液在蒸發器底部進行汽液分離后，進入分離器再分離，強化了分離效果。
●大型設備采用直立落地式結構，整套設備結構緊湊，占地面積小，布局簡單流暢，代表了大型成套蒸發設備的發展方面。
●設備內配CIP清洗管路，可實現就地清洗

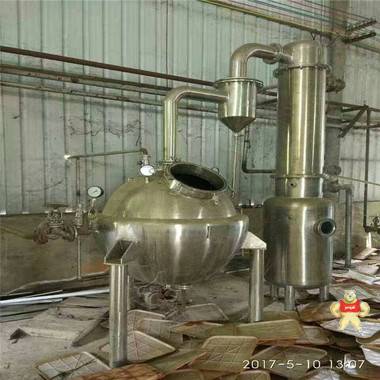

一次蒸汽(鍋爐蒸汽)進入一效加熱室將料液加熱，物料在加熱室與分離室內形成有一定壓力差，在此作用下，物料由加熱室底部不斷上升至頂部，***后經一效加熱室頂部的噴管噴入一效蒸發室，料液從蒸發分離室底部的彎道回流到加熱室底部，再次受熱又經一效加熱室頂部的噴管以切線方式噴入蒸發室形成循環，，在旋轉運動中二次蒸汽與物料分離，料液受加熱后經噴管噴入蒸發室時成霧狀，水份迅速被蒸發，物料不斷被加熱蒸發；一效蒸發出來的二次蒸汽在真空作用下迅速進入二效加熱室給二效料液加熱，二效蒸發出來的二次蒸汽進入預熱器和冷凝冷卻器列管殼程，冷卻循環水進入冷凝冷卻器管程內，從冷凝冷卻器頂部管程出來，可回流至冷卻塔，經冷卻塔后進入冷卻水池，形成循環，二次蒸汽在冷凝冷卻器內被冷凝成水，進入冷凝水泵，***后抽出回收至需要用的地方，或可給全廠或送入冷卻塔循環使用。
